Van 1 Chiều Mặt Bích: Giải Pháp Chống Dòng Chảy Ngược Bền Bỉ Cho Hệ Thống Áp Lực Cao

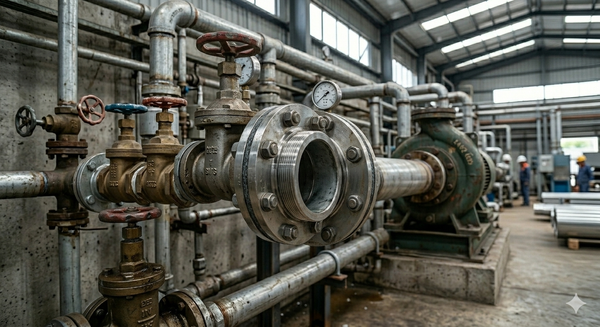

Bạn đang vận hành một hệ thống bơm nước công nghiệp, hệ thống Phòng cháy chữa cháy (PCCC) hay một dây chuyền sản xuất phức tạp, và đột nhiên, khi máy bơm dừng hoạt động, bạn nghe thấy một tiếng "búa nước" (water hammer) rung chuyển cả đường ống, kéo theo đó là dòng nước chảy ngược về phía bơm.
Tình huống này không chỉ gây ra sự sụt giảm hiệu suất đáng kể mà còn tiềm ẩn những rủi ro cực lớn: trục bơm bị vặn xoắn, cánh bơm bị mẻ, và trong trường hợp xấu nhất, nó có thể phá hủy hoàn toàn bộ phận bơm và gây ra sự cố lớn cho toàn hệ thống.
Giải pháp tối ưu và phổ biến nhất để đối phó với vấn đề này là sử dụng van 1 chiều mặt bích.
“Vậy van 1 chiều mặt bích là gì và tại sao nó lại được ưu tiên sử dụng trong các hệ thống lớn, áp lực cao so với van ren thông thường?” Hãy cùng các chuyên gia vật tư đường ống phân tích chi tiết ngay sau đây.
Van 1 chiều mặt bích là gì?
Định nghĩa: Van 1 chiều mặt bích (tên tiếng Anh: Flanged Check Valve) là một loại van công nghiệp có chức năng chính là chỉ cho phép dòng lưu chất (chất lỏng, khí, hơi) đi theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược lại.
Khác với van nối ren thường dùng cho các đường ống nhỏ, van 1 chiều mặt bích sử dụng kết nối mặt bích (flange) ở hai đầu. Đây là kiểu kết nối cực kỳ chắc chắn, cho phép van được lắp đặt an toàn trên các đường ống có kích thước lớn (thường từ DN50 trở lên) và hoạt động bền bỉ trong môi trường áp lực cao.
Sử dụng van 1 chiều mặt bích giúp bạn tạo ra một mối nối kín khít, giảm thiểu rò rỉ và dễ dàng tháo lắp khi cần bảo trì thiết bị.

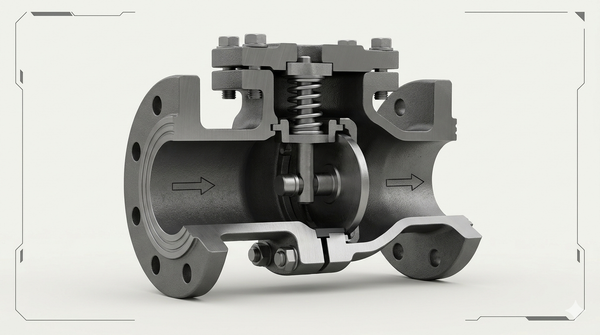

Nguyên lý hoạt động của van 1 chiều
Nguyên lý hoạt động của van 1 chiều mặt bích cực kỳ đơn giản và dựa hoàn toàn vào áp lực của chính dòng lưu chất, không cần nguồn điện hay sự can thiệp của con người.
Khi dòng chảy thuận: Lực đẩy của lưu chất sẽ tác động vào đĩa van (hoặc cánh van), đẩy nó mở ra khỏi vị trí làm kín. Dòng lưu chất lúc này sẽ đi qua van một cách dễ dàng.
Khi dòng ngược (hoặc bơm dừng): Áp lực của dòng lưu chất phía sau (hoặc trọng lực của đĩa van kết hợp với lực lò xo tùy loại van) sẽ tự động đẩy đĩa van trở lại vị trí làm kín ban đầu, tạo nên một rào cản vững chắc chặn hoàn toàn dòng chảy ngược.
Bản chất: Van hoạt động hoàn toàn tự động, một giải pháp chống chảy ngược đáng tin cậy cho bất kỳ hệ thống áp lực nào.
Các loại van 1 chiều mặt bích phổ biến
Để đáp ứng đa dạng các tình huống thi công, van 1 chiều mặt bích được sản xuất với nhiều kiểu dáng khác nhau:
Van 1 chiều lá lật (Swing check valve): Là loại phổ biến nhất với đĩa van có dạng như một chiếc lá, được giữ bằng một trục xoay. Khi có dòng chảy thuận, đĩa van sẽ lật lên để lưu chất đi qua. Loại này có ưu điểm là lưu lượng dòng chảy lớn và độ sụt áp thấp, thường dùng cho hệ thống cấp nước sạch và PCCC.

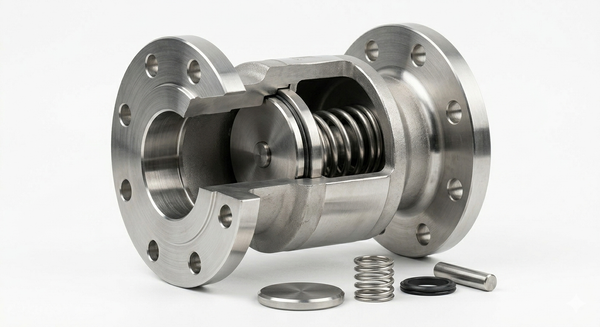

Van 1 chiều lò xo (Spring check valve): Đĩa van được hỗ trợ bởi một chiếc lò xo để giữ cho nó luôn ở vị trí đóng. Áp lực của dòng lưu chất thuận phải đủ lớn để thắng lực lò xo và đẩy đĩa van mở ra. Loại này có khả năng phản ứng nhanh với dòng chảy ngược, thường dùng cho hệ thống bơm và khí nén.
Van 1 chiều cánh bướm (Dual plate check valve): Có thiết kế với hai cánh van hình cánh bướm được giữ bằng một trục trung tâm và hỗ trợ bởi lò xo. Loại này có kích thước gọn nhẹ, độ kín khít tốt và khả năng phản ứng nhanh với dòng chảy ngược, thường dùng cho các hệ thống có không gian lắp đặt hạn chế.
Thông số kỹ thuật & tiêu chuẩn
Việc lựa chọn đúng thông số kỹ thuật là "chìa khóa" đảm bảo an toàn và tính đồng bộ cho hệ thống:
Kích thước (Size): Thường từ DN50 (2 inch) đến DN1000+ (40 inch trở lên), phù hợp với hầu hết các đường ống công nghiệp và PCCC.
Áp lực làm việc (Pressure Rating): PN10, PN16, PN25..., Class 150, Class 300... phải phù hợp với áp lực vận hành cao nhất của hệ thống.
Tiêu chuẩn chế tạo: Các sản phẩm chất lượng thường tuân thủ các tiêu chuẩn quốc tế như JIS (tiêu chuẩn Nhật Bản), BS (tiêu chuẩn Anh), DIN (tiêu chuẩn Đức), ANSI (tiêu chuẩn Mỹ) về kích thước, vật liệu và dung sai ren.
Vật liệu: Tùy thuộc vào môi trường ứng dụng: Gang cho nước sạch, PCCC; Thép cho hơi nóng, dầu khí; Inox cho hóa chất, môi trường ăn mòn cao.
So sánh van 1 chiều mặt bích vs nối ren
| Tiêu chí | Van 1 chiều mặt bích | Van nối ren |
| Kiểu kết nối | Mặt bích (Flange) | Ren (Threaded) |
| Kích thước | Thường từ DN50 trở lên | Thường từ DN50 trở xuống |
| Áp lực làm việc | Rất cao (Zero rò rỉ) | Trung bình |
| Độ kín khít | Rất cao | Thấp hơn |
| Dễ lắp đặt | Dễ tháo lắp, bảo trì | Khó tháo lắp (phải xoay cả đường ống dài) |
| Giá thành | Cao hơn | Thấp hơn |
| Độ bền cơ học | Cao (Tương đương mối hàn) | Thấp hơn (Yếu tại vị trí ren ống) |
Insight chuyên gia: Van 1 chiều mặt bích không phải là loại van tốt nhất trong mọi trường hợp, nhưng nó là giải pháp bền vững và an toàn nhất cho các hệ thống đường ống kích thước lớn, áp lực cao, nơi yêu cầu độ kín khít và độ bền cơ học cao nhất. Van nối ren thường chỉ được sử dụng cho các hệ thống dân dụng, khí nén áp lực thấp.
Ưu nhược điểm của van 1 chiều mặt bích
Ưu điểm:
Chịu áp lực cao: Kết nối mặt bích cực kỳ chắc chắn, cho phép van chịu được áp lực làm việc lớn, Class 3000 trở lên.
Dễ lắp đặt, tháo lắp nhanh: Tiết kiệm thời gian thi công và bảo trì đáng kể.
Độ bền cơ học cao: Có tuổi thọ trung bình cao, hoạt động bền bỉ trong môi trường khắc nghiệt.
Nhược điểm:
Giá cao hơn: Chi phí đầu tư ban đầu cao hơn so với van ren có cùng kích thước.
Lắp đặt phức tạp hơn: Đòi hỏi kỹ thuật lắp đặt chuyên nghiệp và sử dụng nhiều bu-lông, đai ốc hơn.
Ứng dụng của van 1 chiều mặt bích
Nhờ tính năng chống chảy ngược đáng tin cậy và giá thành kinh tế, van 1 chiều mặt bích là lựa chọn hàng đầu cho:
Hệ thống cấp thoát nước sinh hoạt: Trong các tòa nhà, chung cư, nhà dân.
Hệ thống Phòng cháy chữa cháy (PCCC): Đường ống dẫn nước chữa cháy.
Nhà máy công nghiệp: Dầu khí, hơi nước, nước, hóa chất.
Hệ thống bơm: Lắp sau máy bơm để bảo vệ bơm khỏi bị chảy ngược.
Khi nào cần dùng van 1 chiều mặt bích?
Bạn nên ưu tiên sử dụng van 1 chiều mặt bích khi công trình của bạn:
Vận hành trong môi trường áp lực cao hoặc nhiệt độ cao, Class PN16 trở lên hoặc hệ thống hơi nóng.
Yêu cầu độ kín khít tuyệt đối, không thể chấp nhận rủi ro rò rỉ lưu chất ra ngoài.
Công trình lắp đặt ngoài trời, khu vực ven biển, môi trường ẩm ướt liên tục (như phòng tắm, bếp công nghiệp), hoặc tiếp xúc với hóa chất. Việc dùng van ren ở đây là một sai lầm chết người, dẫn đến chi phí thay thế đắt gấp nhiều lần số tiền bạn tiết kiệm ban đầu.
Sai lầm thường gặp & Hậu quả
Trong quá trình tư vấn kỹ thuật, chúng tôi đã gặp không ít trường hợp sự cố do:
Dùng sai áp lực van: Sử dụng van class áp thấp cho hệ thống áp cao.
Lắp sai chiều: Làm mất hoàn toàn tác dụng chống chảy ngược của van.
Không dùng gioăng đệm làm kín: Mối nối sẽ không đủ độ kín, dẫn đến rò rỉ.
Hậu quả: Gây rò rỉ lưu chất, thất thoát tài chính, giảm tuổi thọ hệ thống và tăng chi phí sửa chữa đột xuất.
Cách chọn van 1 chiều mặt bích đúng tiêu chuẩn
Để lựa chọn được loại van 1 chiều mặt bích chất lượng và an toàn, hãy tuân thủ checklist 4 bước sau:
Xác định đường kính DN: Phải khớp với kích thước ống chính (đường kính ngoài).
Chọn vật liệu phù hợp môi trường: Inox cho hóa chất, thép mạ cho nước, thép đen cho hơi nóng, đồng cho hệ dân dụng cấp thoát nước.
Kiểm tra áp lực làm việc: Phải lớn hơn hoặc bằng Class áp suất cao nhất của hệ thống. Tuyệt đối không sử dụng van class thấp cho hệ áp cao.
Chọn kiểu hàn: Hàn socket (SW) hay hàn Butt Weld (BW) dựa trên kỹ thuật hàn và kích thước ống.
Lưu ý khi lắp đặt van 1 chiều mặt bích
Làm sạch ren: Đảm bảo ren trong và ngoài sạch bụi bẩn, dầu mỡ.
Dùng băng tan: Quấn băng tan (PTFE Tape) đúng chiều và đủ vòng trên ren ngoài để tăng độ kín.
Siết vừa lực: Dùng mỏ lức siết đều và vừa đủ chặt. Tuyệt đối không siết quá lực.
Bảo trì & sử dụng bền bỉ
Kiểm tra định kỳ: Khoảng 6-12 tháng nên kiểm tra độ chặt của bu-lông, đai ốc, đặc biệt là ở các vị trí có rung động.
Vệ sinh van: Loại bỏ các cặn bẩn bám trên đĩa van và bề mặt làm kín.
Thay gioăng: Gioăng cao su sẽ bị lão hóa theo thời gian, nên thay thế ngay khi thấy có dấu hiệu thấm nước nhẹ.
FAQ - CÂU HỎI THƯỜNG GẶP
Câu hỏi thường gặp về van 1 chiều mặt bích
Van 1 chiều mặt bích có cần nguồn điện không?
→ Không. Hoạt động hoàn toàn tự động, một giải pháp chống chảy ngược đáng tin cậy cho bất kỳ hệ thống áp lực nào.
Có thể lắp ngang không?
→ Có thể, nhưng tùy loại van. Ví dụ van 1 chiều lá lật có thể lắp ngang, nhưng van 1 chiều lò xo có thể yêu cầu lắp đứng.
Nên chọn gang hay inox?
→ Gang cho nước sạch, PCCC thông thường; Thép cho hơi nóng, dầu khí; Inox cho hóa chất, thực phẩm, y tế, môi trường ăn mòn cao.
Van có bị kẹt không?
→ Có. Nếu có cặn bẩn bám vào đĩa van hoặc bề mặt làm kín. Việc vệ sinh định kỳ là rất cần thiết.
Tuổi thọ của van 1 chiều mặt bích nhúng nóng là bao lâu?
→ Tuổi thọ trung bình của van 1 chiều mặt bích là khoảng 5-10 năm, phụ thuộc lớn vào chất lượng sản phẩm và điều kiện môi trường.
KẾT LUẬN
Van 1 chiều mặt bích chính là "mỏ neo" chắc chắn giúp bạn chống lại hiện tượng chảy ngược một cách tự động và hiệu quả. Kết nối mặt bích bền bỉ cùng khả năng chịu áp lực cao đã làm cho nó trở thành giải pháp không thể thay thế cho bất kỳ hệ thống áp lực nào. Đừng để một sai lệch nhỏ trong việc lựa chọn van làm ảnh hưởng đến hiệu suất và an toàn của toàn bộ dự án.
