Van Bích: Giải Pháp Kết Nối Tiêu Chuẩn Cho Hệ Thống Đường Ống Công Nghiệp
Trong các hệ thống công nghiệp quy mô lớn như cấp nước đô thị, phòng cháy chữa cháy (PCCC), hệ thống điều hòa không khí (HVAC) hay các nhà máy sản xuất, việc đảm bảo đường ống vận hành ổn định là yêu cầu tiên quyết. Khi kích thước đường ống tăng lên và áp suất làm việc trở nên khắc nghiệt, các phương pháp kết nối ren truyền thống dần bộc lộ hạn chế về độ bền và khả năng rò rỉ. Van bích chính là giải pháp thay thế hoàn hảo, trở thành tiêu chuẩn kết nối được tin dùng nhờ sự chắc chắn, kín khít và khả năng bảo trì linh hoạt. Bài viết này sẽ phân tích chi tiết về van bích – "mắt xích" quan trọng trong mọi hạ tầng công nghiệp hiện đại.
Van Bích Là Gì?
Định nghĩa
Van bích (Flanged Valve) là dòng van công nghiệp được thiết kế với hai đầu kết nối dạng mặt bích. Thay vì sử dụng ren, loại van này liên kết trực tiếp với hệ thống đường ống thông qua các bulong và gioăng đệm. Thiết kế này giúp van có khả năng chịu được áp suất cao, độ kín vượt trội và cực kỳ bền bỉ trong các môi trường vận hành công nghiệp.
Tại sao gọi là van bích?
Cái tên "van bích" bắt nguồn từ chính bộ phận mặt bích – một chi tiết dạng đĩa tròn phẳng được gắn ở hai đầu thân van. Khi lắp đặt, hai mặt bích (một của van, một của ống) sẽ được ép chặt vào nhau bởi vòng gioăng đệm và cố định bằng hệ thống bulong. Nguyên lý này đảm bảo tạo ra một kết nối kín khít, chịu lực tốt và cho phép tháo lắp van nhanh chóng khi cần bảo trì hoặc thay thế.

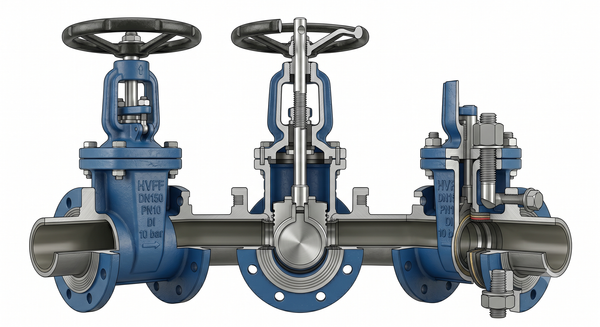

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bích
Cấu tạo cơ bản
Một chiếc van bích tiêu chuẩn bao gồm các bộ phận chính được tính toán kỹ lưỡng về cơ học:
Thân van: Thường làm từ gang, gang dẻo, thép hoặc inox để phù hợp với từng môi trường lưu chất.
Bộ phận đóng mở: Tùy thuộc vào loại van, bộ phận này có thể là đĩa van, bi van, cánh bướm hoặc cửa van.
Trục van: Truyền động từ bộ điều khiển đến bộ phận đóng mở.
Gioăng làm kín: Đảm bảo lưu chất không bị rò rỉ tại vị trí kết nối.
Mặt bích: Hai đầu kết nối giúp liên kết van vào đường ống bằng bulong.
Nguyên lý hoạt động
Nguyên lý hoạt động của van mặt bích khá đa dạng tùy theo chủng loại. Về cơ bản, khi có tác động từ bộ truyền động (tay quay, tay gạt, điện hoặc khí nén), trục van sẽ điều khiển đĩa van đóng hoặc mở dòng chảy. Trong các hệ thống lớn, khả năng kiểm soát áp suất và điều tiết lưu lượng của van bích được đánh giá là ổn định và chính xác hơn hẳn các loại van thông thường.

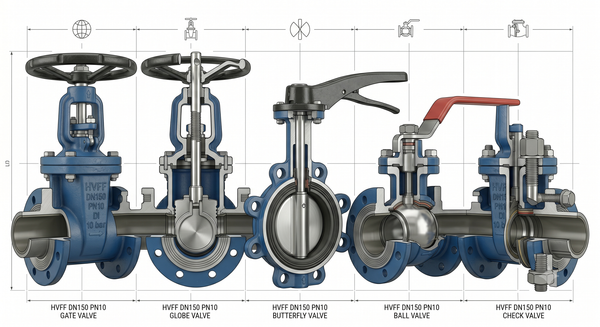

Các Loại Van Bích Phổ Biến Hiện Nay
Trong danh mục flanged valve, các kỹ sư có thể dễ dàng lựa chọn loại phù hợp nhất với nhu cầu dự án:

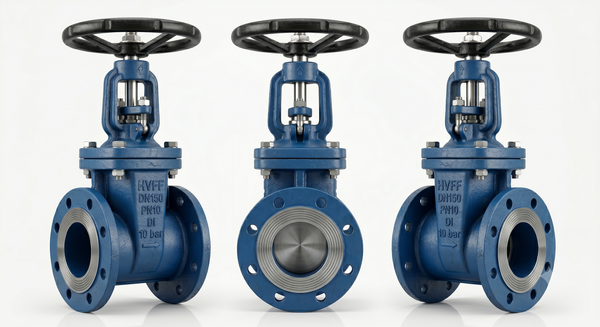

Van cổng mặt bích (Gate Valve Flanged): Chuyên dùng để đóng/mở hoàn toàn, rất phổ biến trong cấp nước.
Van bướm mặt bích (Butterfly Valve Flanged): Thiết kế gọn, nhẹ, tiết kiệm không gian lắp đặt.
Van bi mặt bích (Ball Valve Flanged): Đóng mở nhanh, chịu được áp suất cao.
Van cầu mặt bích (Globe Valve Flanged): Khả năng điều tiết lưu lượng tuyệt vời.
Van một chiều mặt bích (Check Valve Flanged): Ngăn dòng chảy ngược, bảo vệ máy bơm.
Van giảm áp mặt bích: Duy trì áp suất ổn định cho toàn hệ thống.
Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Bích
Việc nắm rõ thông số là bước bắt buộc để đảm bảo an toàn. Khi tìm mua van bích DN100, DN200 hay bất kỳ kích thước nào, bạn cần lưu ý:
Kích thước danh nghĩa (DN): Từ DN50 đến DN500+.
Áp suất làm việc (PN): Phổ biến là PN10, PN16, PN25, PN40.
Tiêu chuẩn mặt bích: Đây là yếu tố then chốt, phổ biến nhất là mặt bích JIS (Nhật), DIN (Đức/Châu Âu), ANSI (Mỹ) và BS.
Vật liệu: Gang, thép hoặc inox tùy vào lưu chất (nước sạch, hóa chất, nước thải).
Nhiệt độ: Đảm bảo gioăng làm kín chịu được nhiệt độ vận hành tối đa.
Tại Sao Van Bích Là Tiêu Chuẩn Trong Các Hệ Thống Lớn?
So với van ren, van bích mang lại những giá trị vượt trội:
Khả năng chịu áp lực cao: Kết nối bulong chắc chắn giúp van không bị bung hoặc rò rỉ dưới áp suất lớn.
Dễ dàng bảo trì: Khi van hỏng, việc tháo bulong mặt bích dễ dàng hơn nhiều so với việc vặn ren ống.
Độ kín vượt trội: Gioăng đệm giữa hai mặt bích tạo ra sự kín khít gần như tuyệt đối.
Tương thích quốc tế: Việc tuân thủ các tiêu chuẩn JIS, DIN, ANSI giúp việc thay thế, sửa chữa thuận tiện trên quy mô toàn cầu.
Ứng Dụng Thực Tế Của Van Bích
Nhờ sự đa dạng, van công nghiệp mặt bích xuất hiện ở khắp mọi nơi:
Hệ thống cấp nước & PCCC: Nơi yêu cầu sự an toàn và tin cậy cao nhất.
Nhà máy nhiệt điện & Dầu khí: Chịu đựng điều kiện áp suất và nhiệt độ khắc nghiệt.
Nhà máy thực phẩm & Hóa chất: Sử dụng dòng inox mặt bích để chống ăn mòn.
Hệ thống HVAC: Điều tiết nước nóng, nước lạnh cho các tòa nhà.
Lưu ý: Những sai lầm phổ biến như chọn sai tiêu chuẩn mặt bích hoặc không kiểm tra áp suất PN có thể gây ra hậu quả tốn kém, thậm chí là dừng toàn bộ hệ thống sản xuất.
Checklist Trước Khi Mua Van Bích
Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau:
Xác định đúng DN (kích thước) và PN (áp suất).
Kiểm tra tiêu chuẩn mặt bích phải khớp với đường ống hiện hữu.
Lựa chọn vật liệu phù hợp với lưu chất.
Yêu cầu cung cấp giấy tờ CO CQ (chứng chỉ xuất xứ, chất lượng).
Ưu tiên các nhà cung cấp uy tín, có chính sách bảo hành dài hạn.
Câu Hỏi Thường Gặp (FAQ)
Van bích có ưu điểm gì so với van ren?
Van bích chịu được áp suất cao hơn, độ kín tốt hơn và đặc biệt phù hợp với các đường ống có kích thước lớn (từ DN50 trở lên), nơi van ren không thể đáp ứng.
Tiêu chuẩn mặt bích nào phổ biến nhất?
Hiện nay, JIS (Nhật Bản), DIN (Châu Âu) và ANSI (Mỹ) là ba tiêu chuẩn được sử dụng rộng rãi nhất trên thế giới.
Van bích inox dùng trong môi trường nào?
Van bích inox thích hợp cho hóa chất, thực phẩm, nước biển và những môi trường có tính ăn mòn cao, đòi hỏi sự bền bỉ lâu dài.
Kết Luận
Van bích thực sự là tiêu chuẩn vàng trong các hệ thống đường ống công nghiệp hiện đại nhờ khả năng chịu lực tốt và độ bền bỉ cao. Việc hiểu rõ về cấu tạo, tiêu chuẩn mặt bích và ứng dụng của từng loại van sẽ giúp chủ đầu tư cũng như các kỹ sư vận hành tối ưu hóa hệ thống, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì. Nếu bạn đang tìm kiếm giải pháp kết nối hoàn hảo cho hệ thống của mình, hãy liên hệ ngay với đội ngũ chuyên gia để được tư vấn chính xác chủng loại van bích phù hợp nhất!
