Van chặn lửa ống gió: Cấu tạo, nguyên lý, phân loại & tiêu chí lựa chọn
Van chặn lửa ống gió – thiết bị quan trọng trong hệ thống thông gió và PCCC
Trong các tòa nhà cao tầng, nhà xưởng, trung tâm thương mại hay bệnh viện, hệ thống ống gió đóng vai trò phân phối không khí nhưng đồng thời cũng tạo ra mạng lưới đường dẫn khiến khói, nhiệt và ngọn lửa có thể lan truyền nhanh chóng giữa các khu vực khi xảy ra sự cố cháy. Nếu thiếu đi các giải pháp ngăn chặn phù hợp, hệ thống HVAC sẽ vô tình trở thành tác nhân truyền tải đám cháy đi khắp công trình.
Đây là lý do van chặn lửa ống gió được bắt buộc lắp đặt tại các vị trí chiến lược nhằm kiểm soát sự lan truyền của ngọn lửa qua đường ống. Để lựa chọn và ứng dụng chính xác, các kỹ sư và nhà thầu cần nắm rõ khái niệm van chặn lửa ống gió là gì, nguyên lý hoạt động ra sao, có những phân loại nào, thời điểm nào cần lắp đặt cũng như các thông số kỹ thuật cốt lõi quyết định chất lượng thiết bị.
Van chặn lửa ống gió là gì?
Van chặn lửa ống gió (thường được gọi là fire damper trong tiếng Anh) là thiết bị được lắp trên hệ thống ống gió nhằm hạn chế sự lan truyền của lửa, nhiệt và khói qua đường ống khi xảy ra sự cố cháy. Khi nhiệt độ đạt ngưỡng tác động hoặc nhận tín hiệu điều khiển tùy theo thiết kế, cơ cấu van sẽ tự động đóng lại để cô lập hoàn toàn khu vực bị ảnh hưởng.
Thiết bị này chủ yếu xuất hiện trong các hệ thống HVAC phức tạp nhằm thực hiện nhiệm vụ phân vùng cháy quan trọng. Cần lưu ý rằng van chặn lửa khác biệt hoàn toàn với các dòng van điều tiết lưu lượng thông thường; do đó, không nên xem van chặn lửa chỉ là một loại damper điều chỉnh gió đơn thuần.
Van chặn lửa khác gì van điều chỉnh lưu lượng?
Van chặn lửa: Mục đích chính là hạn chế sự lan truyền của lửa và nhiệt, hoạt động trong tình huống xảy ra sự cố cháy và đòi hỏi nghiêm ngặt về khả năng chịu lửa tại các vị trí phân vùng phù hợp.
Van điều chỉnh gió: Mục đích chính là điều chỉnh lưu lượng không khí, hoạt động liên tục trong điều kiện vận hành thông thường của hệ thống thông gió tại các nhánh hoặc tuyến ống gió.

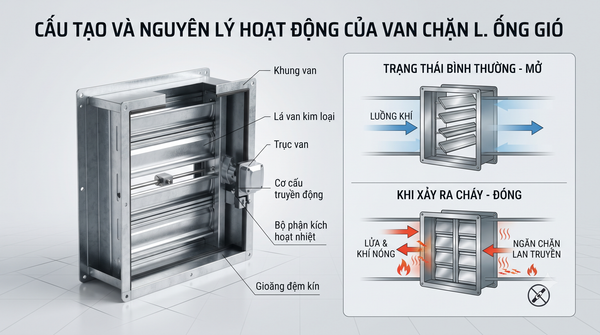

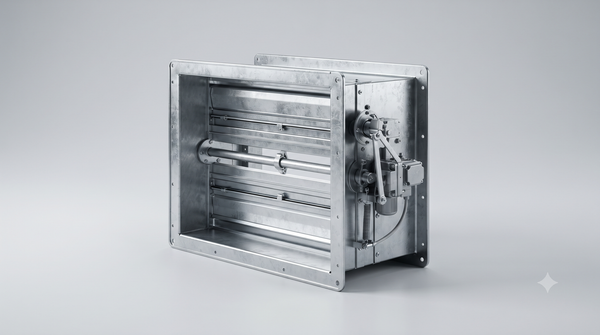

Cấu tạo và nguyên lý hoạt động của van chặn lửa ống gió
Cấu tạo cơ bản
Một thiết bị tiêu chuẩn được cấu thành từ các bộ phận chính sau:
Thân van/khung van: Chế tạo bằng tôn hoặc thép mạ kẽm chắc chắn.
Lá van: Cánh chắn chịu nhiệt trực tiếp khi có sự cố.
Trục van: Chi tiết định tâm và giữ chuyển động quay cho lá van.
Cơ cấu truyền động: Hỗ trợ quá trình đóng mở của cánh.
Bộ phận kích hoạt nhiệt hoặc cơ cấu điều khiển: Cảm biến nhiệt độ hoặc cầu chì nhiệt.
Cơ cấu hồi vị: Đưa van về trạng thái an toàn.
Gioăng/đệm kín và bộ phận báo trạng thái: Đảm bảo độ kín khít và truyền tín hiệu giám sát nếu hệ thống yêu cầu.
Nguyên lý hoạt động
Trong điều kiện vận hành bình thường của hệ thống thông gió, van luôn duy trì ở trạng thái mở hoàn toàn để không khí lưu thông. Khi xảy ra hỏa hoạn, nhiệt độ tăng cao vượt ngưỡng thiết kế, bộ phận kích hoạt nhiệt sẽ tác động làm giải phóng cơ cấu giữ, khiến lá van tự động sập xuống đóng kín đường ống, qua đó ngăn chặn hiệu quả đường lan truyền của lửa và khí nóng sang các khu vực lân cận. Cơ chế kích hoạt có thể dựa vào cầu chì nhiệt cơ học hoặc thông qua tín hiệu điện từ hệ thống PCCC tòa nhà.
Phân loại van chặn lửa ống gió phổ biến
Phân loại theo cơ chế điều khiển
Van chặn lửa cơ: Sử dụng cầu chì nhiệt tự sập khi nhiệt độ đạt ngưỡng.
Van chặn lửa có cơ cấu truyền động: Tích hợp mô-tơ điện để đóng mở tự động.
Van tích hợp bộ khiển/giám sát trạng thái: Kết nối trực tiếp với tủ điều khiển trung tâm để phản hồi tín hiệu thời gian thực.
Phân loại theo hình dạng ống gió
Van chặn lửa cho ống gió vuông hoặc chữ nhật.
Van chặn lửa cho ống gió tròn.
Phân loại theo vị trí và mục đích sử dụng
Van chặn lửa tại vị trí xuyên tường.
Van chặn lửa tại vị trí xuyên sàn.
Van liên quan đến hệ thống hút khói hoặc chống khói.
Cần đặc biệt lưu ý không đánh đồng fire damper với smoke damper hoặc loại kết hợp combination fire/smoke damper, bởi mỗi dòng sở hữu chức năng kỹ thuật và tiêu chuẩn kiểm định khác nhau.
Thông số kỹ thuật cần quan tâm khi chọn van chặn lửa ống gió
Kích thước van: Được thiết kế đồng bộ với tiết diện ống gió thực tế như các khổ 200×200 mm, 300×300 mm, 500×500 mm hoặc kích thước phi tròn tương ứng.
Vật liệu chế tạo: Thường sử dụng tôn mạ kẽm, thép tấm chất lượng cao hoặc inox trong các môi trường công nghiệp đặc thù.
Nhiệt độ tác động: Thông số định mức của cầu chì hoặc cảm biến nhiệt, cần tuân thủ tuyệt đối theo tiêu chuẩn thiết kế PCCC của công trình.
Cấp/khả năng chịu lửa: Thời gian duy trì tính toàn vẹn và cách nhiệt của van (ví dụ EI60, EI90, EI120) phù hợp với quy chuẩn phân vùng cháy.
Các thông số phụ trợ: Áp suất làm việc, vận tốc dòng khí tối đa, độ kín của lá van, tổn thất áp suất qua van và kiểu tín hiệu giám sát.
Van chặn lửa ống gió có giống van chống khói không?
Van chặn lửa (Fire damper): Tập trung vào việc hạn chế sự truyền lửa và nhiệt độ cao qua hệ thống ống gió, gắn liền với nhiệm vụ phân vùng cháy của công trình.
Van chống khói (Smoke damper): Tập trung kiểm soát sự di chuyển của khói độc, hoạt động phối hợp đồng bộ với hệ thống hút xả khói sự cố.
Van kết hợp (Combination fire/smoke damper): Tích hợp song song cả hai tính năng chặn lửa và ngăn khói trên cùng một kết cấu, đòi hỏi phải có đầy đủ chứng nhận kiểm định phòng cháy chữa cháy theo quy định hiện hành.
Do đó, người thiết kế không nên lựa chọn thiết bị chỉ dựa vào tên gọi thương mại mà phải căn cứ vào bản vẽ thiết kế PCCC được phê duyệt cho từng công trình cụ thể.
Tại sao hệ thống ống gió cần van chặn lửa?
Hệ thống ống gió trong các công trình hiện đại thường xuyên xuyên suốt qua nhiều không gian, tầng lầu và khu vực khác nhau. Khi xảy ra hỏa hoạn, dòng nhiệt lượng và khí nóng di chuyển cực nhanh qua các tuyến ống này. Nếu không bố trí các điểm cô lập an toàn, ngọn lửa sẽ nhanh chóng lan rộng ra toàn bộ tòa nhà.
Việc lắp đặt thiết bị này giúp tạo ra các vách ngăn ảo tại các điểm xuyên tường hoặc xuyên sàn, ngăn chặn triệt để nguy cơ ngọn lửa bùng phát theo đường ống gió từ phòng kỹ thuật, khu vực sản xuất lan sang hành lang hay các không gian tập trung đông người.
Van chặn lửa ống gió được sử dụng ở đâu?
Tòa nhà cao tầng: Lắp đặt trong hệ thống HVAC trung tâm để phân vùng cháy giữa các tầng và khu vực kỹ thuật.
Trung tâm thương mại: Kiểm soát an toàn cho các tuyến ống gió quy mô lớn phục vụ nhiều không gian có công năng khác nhau.
Nhà máy, nhà xưởng: Phân chia ranh giới cháy giữa khu vực sản xuất, kho chứa hàng và văn phòng điều hành.
Bệnh viện, trường học, khách sạn: Đáp ứng các tiêu chuẩn khắt khe về kiểm soát cháy và khói theo quy chuẩn kỹ thuật quốc gia.
Những sai lầm thường gặp khi chọn và lắp van
Sai lầm 1: Chỉ chọn thiết bị theo kích thước ống. Bỏ qua các yêu cầu quan trọng về giới hạn chịu lửa, lưu lượng và áp suất hệ thống.
Sai lầm 2: Nhầm lẫn chức năng với van điều tiết gió thông thường. Dẫn đến việc sử dụng sai vật liệu và không đáp ứng được tiêu chuẩn PCCC.
Sai lầm 3: Không kiểm tra hồ sơ kỹ thuật và chứng nhận. Mua phải sản phẩm thiếu giấy tờ kiểm định chịu lửa theo quy chuẩn hiện hành.
Sai lầm 4: Lắp đặt sai vị trí thiết kế. Đặt lệch khỏi vị trí xuyên tường hoặc xuyên sàn chịu lửa quy định trên bản vẽ.
Sai lầm 5: Không vận hành thử nghiệm sau khi lắp. Bỏ qua quy trình kiểm tra khả năng đóng mở và tín hiệu giám sát định kỳ.
Checklist lựa chọn van chặn lửa ống gió phù hợp
Xác định loại ống gió: Ống tròn hay ống chữ nhật, kích thước tiết diện cụ thể.
Xác định yêu cầu công trình: Tòa nhà, nhà xưởng, bệnh viện hay trung tâm thương mại.
Kiểm tra yêu cầu PCCC: Tiêu chuẩn phân vùng cháy, cấp độ chịu lửa (EI) và yêu cầu kiểm soát khói.
Kiểm tra thông số kỹ thuật: Kích thước, vật liệu, nhiệt độ kích hoạt, áp suất và kiểu điều khiển.
Kiểm tra hồ sơ pháp lý: Catalogue, hướng dẫn lắp đặt, chứng nhận hợp chuẩn và biên bản thử nghiệm chịu lửa.
Câu hỏi thường gặp về van chặn lửa ống gió
Van chặn lửa ống gió dùng để làm gì?
Thiết bị này dùng để hạn chế sự lan truyền của lửa, nhiệt độ cao và khói qua hệ thống ống gió tại các vị trí phân vùng cháy được thiết kế sẵn.
Van chặn lửa có phải van điều chỉnh lưu lượng không?
Không. Van điều chỉnh lưu lượng phục vụ cho công tác vận hành thông gió hàng ngày, trong khi van chặn lửa là thiết bị an toàn chuyên dụng cho hệ thống phòng cháy chữa cháy.
Van chặn lửa có những loại nào?
Sản phẩm được phân loại đa dạng theo hình dạng ống gió (tròn, vuông), cơ chế điều khiển (cơ, tự động bằng điện) và vị trí lắp đặt xuyên tường hoặc xuyên sàn.
Làm sao chọn đúng van chặn lửa cho công trình?
Cần căn cứ vào kích thước ống gió, vị trí lắp đặt, cấp độ chịu lửa yêu cầu, tiêu chuẩn PCCC áp dụng và hồ sơ kiểm định kỹ thuật của nhà sản xuất.
Van chặn lửa có cần bảo trì không?
Có. Cần thực hiện kiểm tra định kỳ tình trạng cơ học, cơ cấu kích hoạt nhiệt, khả năng đóng mở của lá van và tín hiệu kết nối với hệ thống giám sát trung tâm.
Kết luận
Van chặn lửa ống gió đóng vai trò cốt lõi trong giải pháp kiểm soát và phòng chống cháy lan cho toàn bộ hệ thống thông gió của công trình. Quá trình lựa chọn thiết bị không nên chỉ dừng lại ở kích thước hình học mà phải đánh giá toàn diện các yếu tố về cấu tạo, giới hạn chịu lửa, cơ chế kích hoạt và vị trí lắp đặt thực tế. Việc đầu tư đúng chủng loại và thi công chuẩn xác sẽ nâng cao mức độ an toàn tối đa cho hệ thống kỹ thuật tòa nhà.
