Van Cổng: Giải Pháp Đóng Mở Hiệu Quả Cho Hệ Thống Đường Ống
Trong hầu hết các hệ thống công nghiệp quy mô lớn như cấp nước đô thị, phòng cháy chữa cháy (PCCC) hay các nhà máy sản xuất, việc kiểm soát dòng lưu chất là yếu tố sống còn. Giữa hàng loạt các loại van công nghiệp hiện nay, van cổng (Gate Valve) vẫn luôn giữ vị thế là thiết bị được sử dụng nhiều nhất. Nhờ khả năng đóng mở hoàn toàn dòng chảy với lưu lượng lớn và độ bền cơ học ấn tượng, thiết bị này là "mắt xích" không thể thiếu để tối ưu hiệu suất vận hành. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật quan trọng giúp bạn lựa chọn van cổng phù hợp nhất cho dự án của mình.
Vì Sao Van Cổng Là Một Trong Những Loại Van Được Sử Dụng Nhiều Nhất?
Không phải ngẫu nhiên mà van cổng trở thành tiêu chuẩn trong các hệ thống cấp nước và công nghiệp. Đặc thù của các hệ thống này là đường ống có kích thước lớn và yêu cầu lưu chất lưu thông ổn định. Các loại van điều tiết thông thường thường gây ra tình trạng cản trở dòng chảy hoặc tổn thất áp suất đáng kể, trong khi van cổng giải quyết triệt để vấn đề này. Việc lựa chọn đúng loại van cổng ngay từ đầu không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu chi phí bảo trì và thay thế cho nhà đầu tư trong suốt vòng đời dự án.
Van Cổng Là Gì?
Định nghĩa

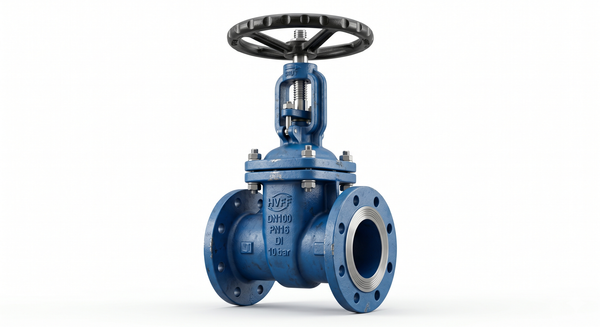

Van cổng (Gate Valve) là loại van công nghiệp được thiết kế với đĩa van dạng cổng hoặc nêm. Cơ chế vận hành chủ đạo của thiết bị là chuyển động nâng hạ đĩa van theo phương thẳng đứng, vuông góc với hướng dòng chảy. Khi đĩa van nâng lên hoàn toàn, lưu chất được đi qua mà không gặp bất kỳ vật cản nào, giảm thiểu tối đa sự sụt áp.
Đặc điểm nổi bật
Lưu lượng lớn: Thiết kế thông suốt cho phép lưu chất đi qua với vận tốc ổn định.
Độ kín cao: Cơ chế ép chặt đĩa nêm vào gioăng làm kín đảm bảo khả năng đóng kín tuyệt đối.
Tuổi thọ dài: Với thiết kế cơ khí bền bỉ, van có khả năng chịu được các điều kiện vận hành khắc nghiệt trong thời gian dài.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Cổng

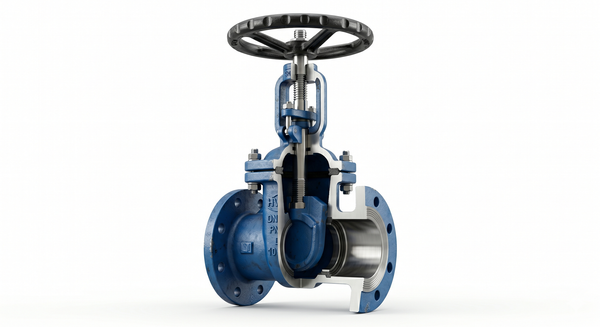

Các bộ phận chính
Một chiếc van cổng tiêu chuẩn được cấu thành từ các thành phần chịu lực cao:
Thân van: Vật liệu đa dạng từ gang, đồng, inox đến thép, đảm bảo tính tương thích với lưu chất.
Đĩa van: Thiết kế dạng nêm hoặc song song, đóng vai trò ngăn chặn dòng chảy.
Trục van: Chi tiết truyền động nối từ vô lăng đến đĩa van.
Gioăng làm kín: Thành phần quan trọng giúp van không bị rò rỉ.
Tay quay/Bộ điều khiển: Phân thành các loại vận hành thủ công hoặc tự động.
Nguyên lý hoạt động

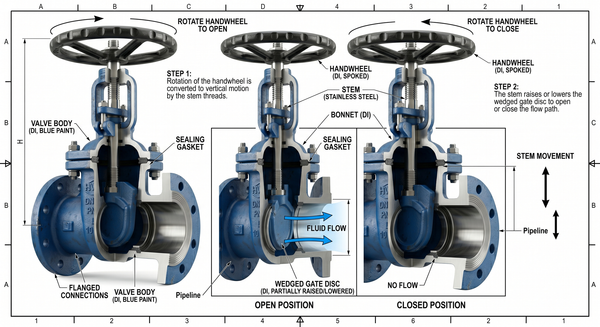

Nguyên lý của van cổng dựa trên chuyển động cơ học: khi người vận hành quay vô lăng, trục van sẽ chuyển động tịnh tiến, đẩy đĩa van hạ xuống để ngăn chặn dòng lưu chất hoặc kéo lên để mở đường ống. Do đĩa van được đưa ra khỏi đường đi của dòng chảy khi mở hoàn toàn, áp suất của hệ thống được bảo toàn gần như nguyên vẹn.
Các Loại Van Cổng Phổ Biến Hiện Nay
Trên thị trường hiện nay, việc phân loại van cổng thường dựa trên vật liệu chế tạo và phương thức vận hành để tối ưu hóa chi phí và hiệu năng:
Theo vật liệu:
Van cổng gang: Lựa chọn tối ưu cho hệ thống cấp nước dân dụng và công nghiệp nhờ giá thành hợp lý.
Van cổng đồng: Thường thấy trong các hệ thống nhỏ, dân dụng.
Van cổng inox: Giải pháp chống ăn mòn tuyệt vời cho ngành thực phẩm và hóa chất.
Van cổng thép: Sử dụng trong các đường ống chịu áp suất và nhiệt độ cao.
Theo phương thức vận hành:
Van cổng tay quay: Vận hành thủ công, đơn giản.
Van cổng tín hiệu điện / Điều khiển điện / Khí nén: Phù hợp với các hệ thống tự động hóa hiện đại, yêu cầu vận hành từ xa.
Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Cổng
Để đảm bảo van vận hành đúng mục đích, bạn cần đặc biệt lưu ý các thông số:
Kích thước (DN): Phải tương thích hoàn toàn với đường kính ống (từ DN15 đến DN300 và hơn thế nữa).
Áp suất (PN): Cần đảm bảo PN10, PN16 hay PN25 phù hợp với áp suất cực đại của hệ thống.
Tiêu chuẩn mặt bích: Tuân thủ các tiêu chuẩn như JIS, DIN, ANSI để đảm bảo kết nối chắc chắn.
Kiểu kết nối: Ren (cho ống nhỏ) hoặc Mặt bích (cho ống lớn).
Van Cổng Và Van Bi Khác Nhau Như Thế Nào?
Một sai lầm phổ biến là sử dụng van bi thay cho van cổng hoặc ngược lại.
Van cổng: Phù hợp đóng/mở chậm cho đường ống lớn, tổn thất áp suất rất thấp, giá thành hợp lý.
Van bi: Đóng/mở cực nhanh, nhưng giá thành thường cao hơn và có thể tạo ra tổn thất áp suất nhẹ tại bi van. Do đó, các hệ thống cấp nước quy mô lớn luôn ưu tiên van cổng để duy trì lưu lượng tối đa và độ bền lâu dài.
Ứng Dụng Thực Tế
Hiện nay, van cổng là thành phần cốt lõi trong:
Hệ thống cấp nước đô thị.
Hệ thống PCCC (phòng cháy chữa cháy).
Nhà máy xử lý nước và xử lý nước thải.
Hệ thống HVAC (điều hòa không khí).
Công nghiệp dầu khí và hóa chất.
Lưu ý: Tuyệt đối không dùng van cổng để điều tiết lưu lượng, vì lưu chất có thể gây rung lắc, làm hỏng đĩa van và gioăng làm kín nếu van chỉ mở một phần.
Hướng Dẫn Chọn Van Cổng Phù Hợp
Để chọn được sản phẩm ưng ý, hãy tuân thủ các bước:
Xác định lưu chất (nước, hơi, hóa chất).
Kiểm tra thông số áp suất và nhiệt độ làm việc tối đa.
Lựa chọn vật liệu thân van và đĩa van (inox, gang hay thép).
Kiểm tra tiêu chuẩn mặt bích và kết nối.
Chọn đơn vị cung cấp uy tín có chứng chỉ CO CQ đầy đủ.
Checklist trước khi mua:
Kiểm tra kích thước DN.
Kiểm tra tiêu chuẩn áp suất PN.
Đảm bảo có sẵn phụ kiện (gioăng, trục) thay thế.
Yêu cầu phiếu bảo hành từ nhà cung cấp.
Câu Hỏi Thường Gặp (FAQ)
Van cổng có điều tiết lưu lượng được không?
Không nên. Van cổng được thiết kế cho trạng thái đóng hoặc mở hoàn toàn. Việc dùng van cổng để điều tiết sẽ làm hỏng nhanh đĩa van.
Van cổng gang và van cổng inox khác nhau thế nào?
Van cổng inox có khả năng chống ăn mòn cực tốt, phù hợp môi trường hóa chất, trong khi van cổng gang có chi phí rẻ hơn và rất bền trong hệ thống nước sạch thông thường.
Tuổi thọ van cổng là bao lâu?
Nếu vận hành đúng cách và bảo trì định kỳ, van cổng có thể hoạt động bền bỉ từ 10–20 năm.
Kết Luận
Van cổng là giải pháp đóng mở hiệu quả và bền bỉ nhất cho các hệ thống đường ống lớn. Việc hiểu rõ cấu tạo, nguyên lý vận hành và lựa chọn đúng vật liệu là chìa khóa để bảo vệ hệ thống của bạn trước các rủi ro kỹ thuật. Nếu bạn đang tìm kiếm giải pháp van công nghiệp tin cậy, đừng ngần ngại liên hệ để được tư vấn chuyên sâu về vật liệu và tiêu chuẩn kỹ thuật phù hợp với dự án của mình!
