Van cổng DN150: Giải pháp điều tiết dòng chảy cho hệ thống công nghiệp
Trong các hệ thống cấp nước đô thị, trạm bơm, nhà máy sản xuất hay mạng lưới phòng cháy chữa cháy (PCCC), van cổng DN150 đóng vai trò như "chốt chặn" không thể thay thế. Tuy nhiên, thuật ngữ kỹ thuật này thường gây bối rối cho người mua khi phải đối mặt với các ký hiệu khác nhau như D150, Phi 168 hay 6 inch. Việc hiểu sai hoặc chọn nhầm thông số không chỉ làm gián đoạn tiến độ dự án mà còn dẫn đến những rủi ro rò rỉ hoặc hư hỏng hệ thống về lâu dài.
Bài viết này sẽ phân tích chuyên sâu về đặc điểm, ứng dụng và cách lựa chọn van cổng DN150 một cách chuẩn xác nhất, giúp các kỹ sư và nhà thầu tối ưu hóa hiệu suất vận hành hệ thống.
Vì sao van cổng DN150 xuất hiện nhiều trong các hệ thống công nghiệp?
Kích thước DN150 (tương đương 6 inch) là "điểm rơi" hoàn hảo cho các đường ống dẫn lưu lượng lớn. Sự phổ biến của nó không chỉ đến từ nhu cầu thực tế của hạ tầng đô thị mà còn từ khả năng tối ưu hóa lưu lượng dòng chảy. Tuy nhiên, thực tế tại công trường cho thấy, việc nhầm lẫn giữa DN150 (kích thước danh nghĩa) và Phi 168 (kích thước thực tế của ống thép) thường khiến đơn vị thi công gặp khó khăn khi khớp nối mặt bích hoặc chọn phụ kiện đi kèm.
Hiểu rõ bản chất thiết bị và tiêu chuẩn kỹ thuật không chỉ giúp bạn mua đúng sản phẩm mà còn đảm bảo tính đồng bộ cho toàn bộ hệ thống cấp thoát nước hoặc phòng cháy chữa cháy mà bạn đang quản lý.
Van cổng DN150 là gì?
Van cổng DN150 là dòng van cổng công nghiệp có kích thước danh nghĩa là 150 mm (6 inch). Đây là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Điểm đặc biệt của loại van này là khi ở trạng thái mở hoàn toàn, đĩa van được nâng lên hoàn toàn, tạo ra một không gian thông suốt, giúp lưu chất đi qua với trở lực thấp nhất và giảm thiểu tổn thất áp suất đáng kể.
Bảng quy đổi thông số chuẩn
| Ký hiệu | Giá trị tương đương |
| DN150 | 150 mm |
| Inch | 6 inch |
| Đường kính ngoài (OD) | ~168 mm |
Nguyên lý hoạt động của van cổng DN150

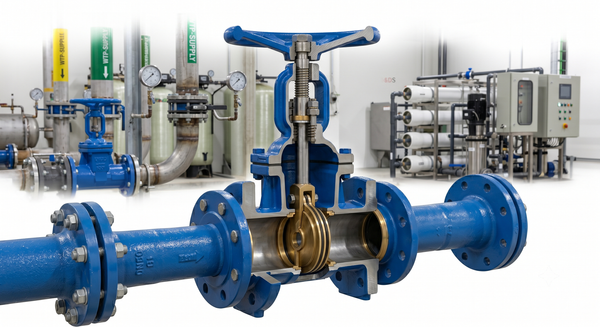

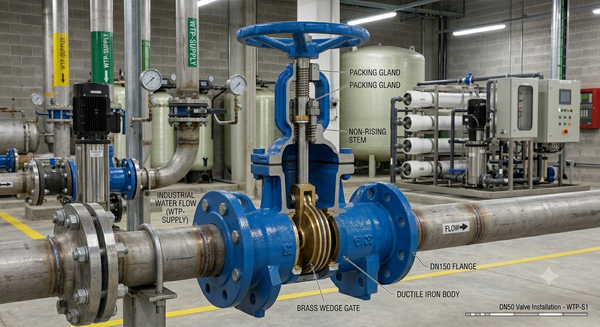

Cấu tạo cơ bản của một bộ van cổng DN150 gồm thân van, đĩa van, trục van, nắp van và hệ thống tay quay hoặc hộp số trợ lực. Nguyên lý vận hành rất trực quan: khi quay tay quay theo chiều mở, trục van truyền lực nâng đĩa van lên cao, giải phóng lòng ống. Khi quay ngược lại, đĩa van hạ xuống và ép chặt vào bề mặt gioăng làm kín.
Tại sao cơ chế này lại chiếm ưu thế?
Độ kín khít cao: Đĩa van ép chặt vào bề mặt gioăng giúp ngăn chặn rò rỉ tuyệt đối.
Tổn thất áp thấp: Thiết kế lòng van thẳng, không gấp khúc giúp duy trì lưu lượng ổn định.
Độ bền vượt trội: Cấu trúc vững chắc, ít chi tiết chuyển động phức tạp khiến dòng van này có tuổi thọ rất dài, ngay cả trong điều kiện áp lực cao.
Phân loại van cổng DN150 phổ biến hiện nay
Việc lựa chọn đúng loại van phụ thuộc vào môi trường làm việc và yêu cầu kỹ thuật của hệ thống.
Theo vật liệu
Van cổng gang DN150: Là lựa chọn tối ưu cho hệ thống nước sạch và mạng lưới PCCC nhờ giá thành hợp lý và độ bền tốt.
Van cổng inox DN150: Sở hữu khả năng chống ăn mòn hóa học xuất sắc, là lựa chọn số 1 trong ngành thực phẩm, xử lý nước thải hoặc môi trường axit.
Van cổng thép DN150: Được tôi luyện để chịu được áp suất cực lớn và nhiệt độ cao, thường dùng trong các đường ống hơi nóng hoặc dầu khí.
Theo thiết kế ty van
Van cổng ty nổi: Trục van chuyển động lên xuống, giúp người vận hành dễ dàng nhận biết trạng thái van đóng hay mở bằng mắt thường.
Van cổng ty chìm: Trục van nằm cố định, giúp van có chiều cao gọn gàng, tiết kiệm không gian lắp đặt tại các hầm kỹ thuật chật hẹp.
Thông số kỹ thuật quan trọng cần lưu ý
Khi làm việc với các dự án lớn, các kỹ sư cần chú trọng các thông số quyết định:
Áp lực làm việc (PN): Phổ biến nhất là PN10, PN16, PN25. Phải chọn PN cao hơn áp lực tối đa của bơm.
Tiêu chuẩn mặt bích: Đây là lỗi thường gặp nhất. Cần xác định rõ hệ thống đang dùng chuẩn mặt bích nào (JIS, DIN, ANSI, hay BS) để tránh sai lệch khi lắp đặt.
Giới hạn nhiệt độ: Gang thường giới hạn dưới 80°C, trong khi thép có thể chịu nhiệt độ lên đến hơn 400°C.
So sánh van cổng DN150 với các loại van khác
Trong các hệ thống lớn, sự phân biệt giữa các loại van là rất quan trọng:
Van cổng vs. Van bướm: Van cổng DN150 kín tốt hơn và không làm sụt áp lưu lượng, trong khi van bướm nhẹ hơn và có giá thành cạnh tranh hơn ở kích thước lớn.
Van cổng vs. Van bi: Van bi đóng mở rất nhanh nhưng lại đắt đỏ ở kích thước DN150. Van cổng là giải pháp kinh tế và hiệu quả hơn cho mục đích đóng ngắt dòng chảy trong các hệ thống cấp nước quy mô lớn.
Tại sao DN150 là kích thước được sử dụng rộng rãi?
DN150 được coi là kích thước tiêu chuẩn cho các đường ống phân phối chính. Nó cung cấp lưu lượng nước đủ lớn để đáp ứng nhu cầu cho cả một tòa nhà cao tầng hoặc một khu vực sản xuất. Hơn nữa, vì là kích thước tiêu chuẩn, việc thay thế linh kiện, bảo trì hay nâng cấp hệ thống đều trở nên cực kỳ thuận tiện và nhanh chóng.
Ứng dụng thực tế
Van cổng DN150 có mặt trong hầu hết các hạ tầng kỹ thuật:
Cấp nước: Các nhà máy nước và mạng lưới phân phối cho khu đô thị.
PCCC: Đường ống chính cấp nước cho hệ thống chữa cháy tại các nhà xưởng, khu dân cư.
Công nghiệp: Hệ thống làm mát tuần hoàn, xử lý nước thải và các đường ống dịch vụ trong nhà máy.
Sai lầm thường gặp khi chọn van cổng DN150
Chọn sai tiêu chuẩn mặt bích: Làm phát sinh chi phí chế tạo mặt bích chuyển đổi hoặc phải trả hàng.
Dùng van để điều tiết lưu lượng: Đây là sai lầm nghiêm trọng làm mòn đĩa van nhanh chóng. Van cổng DN150 chỉ nên dùng để đóng/mở hoàn toàn.
Lờ đi tiêu chuẩn vật liệu: Dùng gang cho môi trường có độ pH không ổn định dẫn đến van bị mục, rò rỉ sau thời gian ngắn.
Hướng dẫn chọn van cổng DN150 phù hợp
Để đảm bảo chọn đúng thiết bị, hãy tuân theo quy trình 5 bước:
Xác định môi chất: Nước, hóa chất hay hơi nóng?
Kiểm tra áp lực: Chọn định mức PN cao hơn áp suất vận hành tối đa của bơm.
Kiểm tra nhiệt độ: Chọn vật liệu van phù hợp với biên độ nhiệt hệ thống.
Xác định tiêu chuẩn mặt bích: Đảm bảo khớp với đường ống hiện hữu.
Chọn thương hiệu: Ưu tiên hàng có chứng chỉ CO/CQ rõ ràng để đảm bảo độ bền.
Checklist nhanh:
Đúng kích thước DN150
Đúng vật liệu (Gang/Inox/Thép)
Đúng áp lực PN
Đúng tiêu chuẩn mặt bích
Có chứng từ CO/CQ đầy đủ
FAQ: Câu hỏi thường gặp
Van cổng DN150 là bao nhiêu inch?
DN150 tương đương với 6 inch.
Van cổng DN150 dùng cho PCCC được không?
Có, đây là kích thước rất phổ biến và tiêu chuẩn cho hệ thống chữa cháy.
Nên chọn van gang hay inox DN150?
Gang dùng cho nước sạch và PCCC để tối ưu giá thành; inox dành cho môi trường có tính ăn mòn cao.
Van cổng DN150 có điều tiết lưu lượng được không?
Không, van cổng được thiết kế chuyên để đóng hoặc mở hoàn toàn.
Kết luận
Van cổng DN150 là giải pháp đóng mở dòng chảy hiệu quả và tối ưu cho các hệ thống công nghiệp đòi hỏi lưu lượng lớn. Việc lựa chọn thiết bị không chỉ là vấn đề về chi phí mà còn là sự đảm bảo an toàn cho cả hệ thống vận hành.
Nếu bạn đang tìm kiếm van cổng DN150 đạt chuẩn chất lượng, đầy đủ CO-CQ, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn model phù hợp nhất và nhận báo giá ưu đãi ngay hôm nay.
