Van cổng DN32: Giải pháp tối ưu cho hệ thống đường ống 1¼ inch
Bạn đang vận hành một hệ thống cấp nước dân dụng, một nhánh trong mạng lưới PCCC hay đường ống công nghiệp cỡ nhỏ và đang phân vân liệu van cổng DN32 có thực sự là mảnh ghép phù hợp? Việc lựa chọn thiết bị không chỉ đơn thuần là mua một sản phẩm, mà là đảm bảo sự an toàn và hiệu suất xuyên suốt cho toàn bộ hệ thống.
Trên thực tế, nhiều kỹ thuật viên và chủ đầu tư thường gặp khó khăn khi chọn thiết bị: nhầm lẫn giữa kích thước danh nghĩa (DN) và kích thước thực tế (inch), hoặc tệ hơn là chọn sai vật liệu dẫn đến rò rỉ, ăn mòn chỉ sau vài tháng vận hành. Van cổng DN32 chính là thiết bị "vàng" cho các đường ống có lưu lượng trung bình nhờ khả năng đóng mở hoàn toàn và tổn thất áp suất cực thấp. Hãy cùng đi sâu vào tìm hiểu để đưa ra quyết định kỹ thuật chính xác nhất.
Van cổng DN32 là gì?

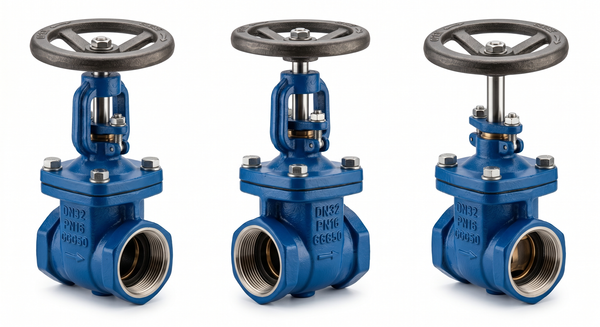

Van cổng DN32 (hay còn gọi là van cửa, van chặn) là thiết bị công nghiệp được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống thông qua việc nâng hoặc hạ đĩa van.
Thuật ngữ DN là viết tắt của Diameter Nominal – đường kính danh nghĩa theo tiêu chuẩn quốc tế. Đối với mã DN32, thông số này tương ứng với đường ống có kích thước 1¼ inch. Để giúp bạn dễ hình dung và đối chiếu khi thi công, dưới đây là bảng quy đổi nhanh:
| Tiêu chuẩn | Kích thước |
| DN | 32 mm |
| Inch | 1¼ inch |
| Đường kính ngoài (OD) thép | ~42 mm |
Vai trò cốt lõi của van cổng là thực hiện chức năng chặn dòng hoặc thông dòng. Lưu ý quan trọng từ góc độ kỹ thuật: Van cổng không được thiết kế để điều tiết lưu lượng. Việc để đĩa van ở vị trí lửng lơ sẽ gây rung lắc, làm hỏng đĩa van và giảm tuổi thọ thiết bị.
Cấu tạo và nguyên lý hoạt động

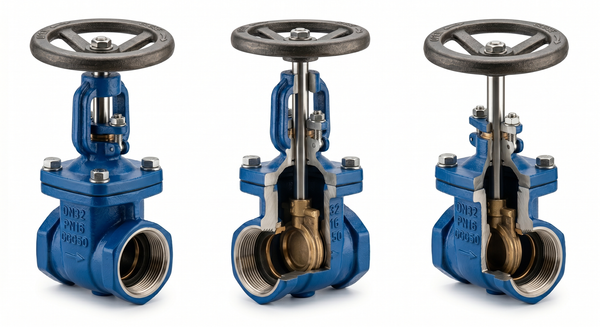

Một bộ van khóa nước DN32 tiêu chuẩn bao gồm các thành phần: thân van, nắp van, đĩa van, trục van, tay quay và hệ thống gioăng làm kín.
Nguyên lý hoạt động rất trực quan: Khi bạn tác động lực vào tay quay, trục van sẽ di chuyển theo phương thẳng đứng, kéo theo đĩa van nâng lên (mở) hoặc hạ xuống (đóng). Điểm đặc biệt khiến van cổng được ưa chuộng là cấu tạo "cổng" thẳng. Khi van mở hoàn toàn, đĩa van được nhấc ra khỏi đường đi của dòng chảy, nhờ đó tổn thất áp suất gần như bằng không. Điều này giúp hệ thống bơm hoạt động nhẹ nhàng hơn, tiết kiệm điện năng đáng kể so với các loại van cầu hay van bướm.
Các loại van cổng DN32 phổ biến hiện nay
Việc phân loại dựa trên vật liệu, kết nối và cơ chế vận hành giúp bạn tối ưu hóa chi phí cho từng mục đích sử dụng cụ thể.
1. Phân loại theo vật liệu
Van cổng gang DN32: Đây là lựa chọn kinh tế nhất cho các hệ thống nước sạch, nước thải thông thường. Tuy nhiên, nó có hạn chế là độ bền trong môi trường hóa chất không cao.
Van cổng đồng DN32: Sự lựa chọn hoàn hảo cho các đường ống dân dụng, hệ thống cấp nước sạch nhờ kích thước nhỏ gọn, độ bền cao và không bị oxy hóa trong điều kiện thường.
Van cổng inox DN32: "Vua" của các loại vật liệu. Với khả năng chống ăn mòn tuyệt đối, van cổng inox DN32 là lựa chọn số 1 cho các ngành thực phẩm, dược phẩm hoặc các đường ống dẫn hóa chất nhẹ.
2. Phân loại theo kết nối
Van cổng DN32 nối ren: Phù hợp với các hệ thống dân dụng, đường ống nhỏ, cần lắp đặt nhanh chóng, không yêu cầu thiết bị chuyên dụng.
Van cổng DN32 mặt bích: Mang lại độ kín khít cực cao, chịu được áp lực hệ thống lớn, thường dùng trong các nhà máy hoặc đường ống trục chính.
3. Phân loại theo cơ chế vận hành
Ngoài tay quay thủ công truyền thống, các dòng van công nghiệp DN32 hiện đại còn được tích hợp bộ điều khiển điện hoặc khí nén, giúp vận hành từ xa trong các hệ thống tự động hóa.
Thông số kỹ thuật van cổng DN32
Hiểu rõ thông số là bước tiên quyết để không chọn sai thiết bị.
| Thông số | Giá trị tiêu chuẩn |
| Kích thước | DN32 - 1¼ inch |
| Áp lực | PN10, PN16 |
| Nhiệt độ | 0 - 200°C (tùy vật liệu) |
| Kết nối | Ren hoặc Bích |
| Môi chất | Nước, hơi, khí, hóa chất nhẹ |
DN (Đường kính): Quyết định lưu lượng đi qua van.
Áp lực (PN): Là áp suất tối đa van chịu được. Chọn sai PN sẽ dẫn đến nứt, vỡ thân van dưới áp suất hệ thống.
Nhiệt độ: Vật liệu gioăng và thân van phải tương thích với nhiệt độ làm việc thực tế của lưu chất để tránh tình trạng chảy gioăng, rò rỉ.
So sánh với các kích thước lân cận
| Tiêu chí | DN25 (1") | DN32 (1¼") | DN40 (1½") |
| Lưu lượng | Thấp | Trung bình | Cao |
| Ứng dụng | Nhà dân | Công nghiệp nhẹ | Nhà máy |
Khi nào nên chọn DN32? Bạn nên ưu tiên sử dụng khi đường ống là 1¼ inch, hệ thống bơm yêu cầu lưu lượng trung bình hoặc các nhánh PCCC cần sự ổn định cao mà không gây cản trở dòng chảy.
Tại sao van cổng DN32 được ưa chuộng?
Sự phổ biến của van khóa đường ống DN32 không phải là ngẫu nhiên, nó đến từ 4 yếu tố thực tế:
Khả năng đóng kín hoàn hảo: Thiết kế đĩa van dạng nêm giúp chặn đứng dòng lưu chất, giảm thiểu tối đa nguy cơ rò rỉ.
Tuổi thọ vượt trội: Với cấu trúc cơ khí đơn giản, ít chi tiết chuyển động phức tạp, van có thể vận hành bền bỉ trong hàng chục năm.
Chi phí tối ưu: Nhờ có nhiều phân khúc từ vật liệu gang đến inox, bạn dễ dàng chọn được sản phẩm phù hợp ngân sách.
Tính đa dụng: Phù hợp với nhiều môi trường từ nước lạnh đến hơi nóng, khí nén.
Ứng dụng thực tế và những sai lầm cần tránh
Ứng dụng phổ biến
Cấp nước: Chung cư, tòa nhà cao tầng, hệ thống nước sạch đô thị.
PCCC: Các tuyến nhánh chữa cháy, tủ cứu hỏa tại chỗ.
HVAC: Hệ thống điều hòa trung tâm, nước giải nhiệt chiller.
Công nghiệp: Dẫn hơi nóng, khí nén hoặc các hóa chất nhẹ trong nhà máy sản xuất.
4 Sai lầm thường gặp khi chọn mua
Chọn DN theo đường kính ngoài: Hãy nhớ DN32 là kích thước danh nghĩa, hãy dùng thước kẹp để đo đường kính ống thực tế theo tiêu chuẩn.
Mua van ren cho hệ thống áp lực cao: Đối với các hệ thống lớn, hãy luôn chọn kiểu kết nối mặt bích để đảm bảo độ bền.
Chọn vật liệu sai môi trường: Dùng van gang cho môi trường hóa chất ăn mòn là sai lầm khiến bạn tốn phí bảo trì gấp 10 lần giá trị van.
Dùng van cổng để điều tiết lưu lượng: Hậu quả là đĩa van bị rung, va đập vào thân, dẫn đến hỏng van chỉ sau thời gian ngắn.
Hướng dẫn chọn van cổng DN32 đúng kỹ thuật
Để hệ thống vận hành trơn tru, hãy tuân thủ Checklist sau:
Bước 1: Xác định môi chất (Nước, hơi, khí hay hóa chất).
Bước 2: Kiểm tra áp suất vận hành tối đa của hệ thống.
Bước 3: Kiểm tra nhiệt độ làm việc.
Bước 4: Chọn kiểu kết nối phù hợp (Ren cho ống nhỏ, Bích cho áp lực lớn).
Bước 5: Lựa chọn vật liệu phù hợp (Gang/Đồng/Inox).
Checklist mua hàng:
Đúng kích thước DN32 (1¼ inch)
Đúng tiêu chuẩn áp lực (PN10/16)
Đúng vật liệu tương thích môi trường
Có đầy đủ chứng từ CO-CQ và bảo hành chính hãng
FAQ: Giải đáp thắc mắc thường gặp
1. Van cổng DN32 tương đương bao nhiêu inch?
DN32 tương đương với kích thước 1¼ inch (khoảng 32mm đường kính trong tiêu chuẩn).
2. Van cổng DN32 có dùng để điều tiết lưu lượng được không?
Tuyệt đối không. Van cổng chỉ dùng cho mục đích đóng hoặc mở hoàn toàn. Để điều tiết, bạn hãy chọn van cầu hoặc van bướm.
3. Nên chọn van cổng gang hay inox DN32?
Nếu hệ thống là nước sạch thông thường, van gang là lựa chọn kinh tế. Nếu hệ thống dẫn hóa chất, thực phẩm hoặc yêu cầu vệ sinh cao, van inox là lựa chọn bắt buộc.
4. Giá van cổng DN32 phụ thuộc vào yếu tố nào?
Giá thành phụ thuộc vào vật liệu (inox thường đắt hơn gang), thương hiệu, tiêu chuẩn áp lực và kiểu kết nối (mặt bích thường có giá cao hơn ren).
Kết luận
Van cổng DN32 là mắt xích quan trọng, đóng vai trò đảm bảo an toàn và hiệu suất cho mọi hệ thống đường ống 1¼ inch. Việc hiểu rõ đặc tính kỹ thuật không chỉ giúp bạn vận hành hệ thống trơn tru mà còn tránh được những chi phí bảo trì không đáng có.
Bạn đang cần tư vấn lựa chọn thiết bị phù hợp cho hệ thống nước, PCCC hay đường ống công nghiệp? Đừng ngần ngại [liên hệ với chúng tôi] ngay hôm nay để nhận được sự hỗ trợ kỹ thuật chuyên sâu, báo giá tốt nhất và cung cấp đầy đủ chứng từ CO-CQ cho công trình của bạn!
