Van Cổng DN40: Giải Pháp Chặn Dòng Tối Ưu Cho Hệ Thống Đường Ống
Trong vận hành hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn đúng kích thước và chủng loại van đóng vai trò quyết định đến độ bền cũng như hiệu suất tổng thể. Van cổng DN40 – với kích thước đường kính danh nghĩa tiêu chuẩn – hiện là thiết bị được ưu tiên hàng đầu trong các ứng dụng cần đóng mở dòng chảy hoàn toàn. Tuy nhiên, không ít kỹ thuật viên và đơn vị thi công vẫn gặp lúng túng trong việc phân biệt các thông số kỹ thuật, vật liệu hay lựa chọn kết nối sao cho phù hợp với áp lực hệ thống. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững mọi yếu tố quan trọng về dòng van cổng DN40 để tối ưu hóa chi phí và đảm bảo vận hành ổn định.
Van cổng DN40 là gì?
Định nghĩa van cổng DN40
Van cổng (Gate Valve) là loại van công nghiệp được thiết kế với đĩa van chuyển động theo phương vuông góc với dòng chảy để chặn hoặc cho phép lưu chất đi qua. Ký hiệu DN40 đại diện cho Diameter Nominal (đường kính danh nghĩa), chỉ số này quy định kích thước cổng van để tương thích với các tiêu chuẩn đường ống quốc tế.
Trên thực tế, DN40 tương đương với đường kính danh nghĩa khoảng 40mm, hay phổ biến hơn trong quy cách ống là 1½ inch (khoảng 48mm đường kính ngoài đối với ống thép). Vai trò chính của loại van này là đóng mở hoàn toàn dòng lưu chất, không dùng để điều tiết lưu lượng.

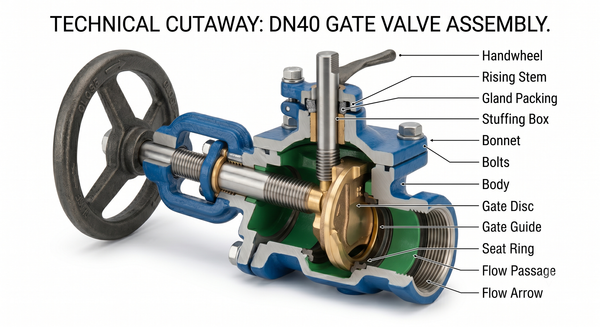

Cấu tạo cơ bản
Một bộ van hoàn chỉnh bao gồm các thành phần chủ chốt:
Thân van: Phần chịu áp lực chính, thường được đúc từ gang, inox hoặc đồng.
Đĩa van: Chi tiết chặn dòng, có dạng tấm phẳng hoặc nêm.
Trục van: Truyền lực từ tay quay xuống đĩa van để nâng/hạ.
Nắp van: Phần che chắn, kết nối chặt chẽ với thân van.
Tay quay: Vô lăng dùng để thao tác đóng mở bằng tay.
Nguyên lý hoạt động
Cơ chế hoạt động của van khóa nước DN40 dựa trên sự di chuyển thẳng đứng của đĩa van. Khi xoay tay quay, trục van sẽ nâng đĩa van lên khỏi bề mặt dòng chảy, cho phép lưu chất đi thẳng mà không gặp vật cản, từ đó hạn chế tối đa tổn thất áp suất (pressure drop) so với các dòng van khác.
Thông số kỹ thuật van cổng DN40
Để đảm bảo hệ thống vận hành trơn tru, bạn cần nắm rõ các thông số kỹ thuật tiêu chuẩn của van cổng DN40:
Kích thước tiêu chuẩn DN40
Đường kính danh nghĩa: 40mm.
Kích thước thực tế: Tương thích với ống 1½ inch.
Tiêu chuẩn kết nối: Mặt bích (JIS, BS, ANSI, DIN) hoặc nối ren.
Áp lực làm việc
Van cổng thường được chế tạo để đáp ứng các mức áp suất phổ biến như PN10, PN16, PN25. Việc chọn áp lực phù hợp là cực kỳ quan trọng; nếu chọn PN10 cho hệ thống áp lực cao PN16, nguy cơ rò rỉ hoặc vỡ thân van là rất lớn.
Nhiệt độ làm việc
Vật liệu thân van quyết định khả năng chịu nhiệt:
Gang: Thường dùng cho nhiệt độ dưới 80°C.
Đồng: Chịu được nhiệt độ trung bình, ổn định trong cấp nước sạch.
Inox: Chịu nhiệt cao, chống ăn mòn hóa học.
Phân loại van cổng DN40 phổ biến hiện nay
Theo vật liệu
Van cổng gang DN40: Đây là lựa chọn kinh tế cho hệ thống nước thải hoặc cấp nước dân dụng nhờ giá thành hợp lý.
Van cổng đồng DN40: Thường dùng trong các tòa nhà, chung cư hoặc hệ thống nước sạch nhờ tính bền bỉ và không bị gỉ sét.
Van cổng inox DN40: Giải pháp hàng đầu cho ngành công nghiệp hóa chất, thực phẩm và dược phẩm nhờ khả năng chống oxy hóa vượt trội.
Theo kiểu kết nối

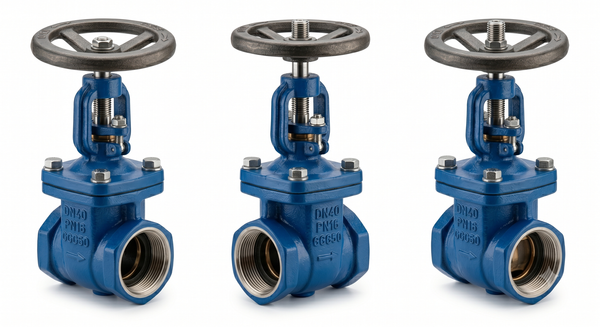

Van cổng DN40 nối ren: Phù hợp với các đường ống nhỏ, ưu điểm là thi công nhanh, gọn nhẹ.
Van cổng DN40 mặt bích: Mang lại độ chắc chắn cao, chịu được áp lực rung lắc tốt, thường dùng trong các nhà máy lớn.
Theo kiểu vận hành
Tay quay: Phổ biến nhất, vận hành thủ công đơn giản.
Điều khiển điện/khí nén: Sử dụng cho các hệ thống tự động hóa, cần đóng mở từ xa.
Tại sao van cổng DN40 được sử dụng phổ biến?
Sự ưa chuộng của van công nghiệp DN40 đến từ khả năng tối ưu hóa dòng chảy:
Tổn thất áp suất thấp: Nhờ dòng chảy đi thẳng, van không gây cản trở lưu lượng lớn, giúp bơm vận hành hiệu quả.
Độ kín cao: Thiết kế đĩa van chuẩn xác giúp hạn chế rò rỉ, bảo vệ tài nguyên và an toàn cho hệ thống.
Tuổi thọ dài: Với ít chi tiết hao mòn, chi phí bảo trì thấp, đây là khoản đầu tư dài hạn cho nhà máy.
Đa năng: Phù hợp với nhiều môi trường từ nước sạch, nước thải đến hơi nóng và PCCC.
So sánh van cổng DN40 với các loại van khác
Van cổng DN40 và van bi DN40
Trong khi van bi đóng mở nhanh hơn nhưng dễ gây va đập thủy lực, van cổng DN40 lại vượt trội về khả năng chịu áp lực lớn và tuổi thọ trong các hệ thống không đòi hỏi thao tác đóng mở liên tục.
Van cổng DN40 và van bướm DN40
Van bướm thường có trọng lượng nhẹ và chi phí thấp hơn, nhưng van cổng lại cung cấp độ kín tốt hơn và không cản trở dòng chảy khi mở toàn phần. Nên chọn van cổng khi hệ thống cần lưu lượng tối đa và độ bền lâu dài.
Ứng dụng thực tế của van cổng DN40

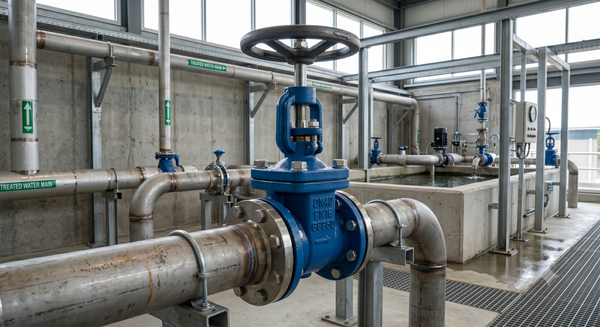

Hệ thống cấp nước: Dùng trong các nhà máy nước, tòa nhà cao tầng, khu dân cư.
Phòng cháy chữa cháy (PCCC): Thiết bị không thể thiếu trong các trạm bơm và đường ống nhánh chữa cháy.
HVAC: Quản lý dòng nước lạnh hoặc nước giải nhiệt cho Chiller và Cooling Tower.
Nhà máy công nghiệp: Ứng dụng trong dây chuyền hóa chất, thực phẩm, dược phẩm đòi hỏi tiêu chuẩn khắt khe.
Những sai lầm thường gặp khi lựa chọn van cổng DN40
Chọn sai vật liệu: Dùng gang cho môi trường hóa chất ăn mòn là sai lầm phổ biến dẫn đến hư hỏng nhanh chóng.
Chọn sai áp lực: Lắp đặt van PN10 cho đường ống áp lực cao dẫn đến nguy cơ nứt vỡ.
Chọn sai kiểu kết nối: Dùng van ren cho đường ống rung động mạnh thay vì dùng mặt bích chắc chắn.
Mua hàng không rõ nguồn gốc: Sản phẩm kém chất lượng thường bị rò rỉ sau thời gian ngắn vận hành.
Hướng dẫn chọn mua van cổng DN40 phù hợp
Để đảm bảo hiệu quả, hãy áp dụng Checklist lựa chọn sau:
Xác định môi chất (nước, hóa chất, hơi).
Kiểm tra áp lực làm việc tối đa của hệ thống (PN).
Xác định nhiệt độ vận hành.
Chọn kiểu kết nối (Ren hay Bích).
Kiểm tra tiêu chuẩn sản xuất (JIS, BS, ANSI).
Yêu cầu chứng chỉ CO-CQ để đảm bảo chất lượng.
FAQ - Câu hỏi thường gặp
Van cổng DN40 có kích thước bao nhiêu mm? DN40 tương đương đường kính danh nghĩa khoảng 40mm và thường sử dụng cho ống 1½ inch.
Van cổng DN40 dùng cho môi trường nào? Sản phẩm ứng dụng tốt trong nước sạch, nước thải, hệ thống PCCC, hơi nóng và nhiều môi trường công nghiệp khác.
Nên chọn van cổng DN40 gang hay inox? Gang phù hợp hệ thống nước thông thường, inox phù hợp môi trường ăn mòn hoặc yêu cầu vệ sinh khắt khe.
Van cổng DN40 nối ren hay mặt bích tốt hơn? Nối ren tối ưu cho hệ thống nhỏ, còn mặt bích là giải pháp lý tưởng cho công nghiệp và áp lực cao.
Tuổi thọ van cổng DN40 bao lâu? Thông thường từ 5–15 năm, tùy thuộc vào chất lượng vật liệu và điều kiện vận hành thực tế.
Kết luận
Van cổng DN40 đóng vai trò thiết yếu trong việc đảm bảo lưu thông và chặn dòng an toàn cho hệ thống đường ống 1½ inch. Việc am hiểu các tiêu chuẩn về vật liệu, áp lực và kiểu kết nối là chìa khóa giúp bạn lựa chọn đúng sản phẩm, từ đó tối ưu hóa chi phí bảo trì và nâng cao tuổi thọ hệ thống.
