Van cổng DN80: Giải pháp kiểm soát lưu chất tối ưu cho hệ thống công nghiệp
Trong các hệ thống đường ống công nghiệp, cấp thoát nước hay phòng cháy chữa cháy (PCCC), việc lựa chọn thiết bị đóng ngắt đóng vai trò quyết định đến hiệu suất vận hành. Van cổng DN80 nổi lên như một lựa chọn tiêu chuẩn nhờ khả năng kiểm soát dòng chảy ổn định và độ bền bỉ cao. Vậy van cổng DN80 là gì? Tại sao thiết bị này lại là "trái tim" của các hệ thống đường ống phổ biến hiện nay? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

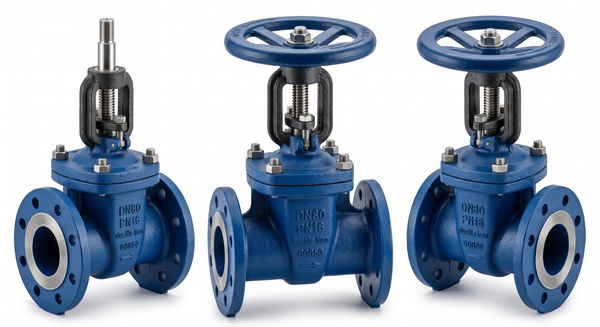

Van cổng DN80 là gì?
Khái niệm van cổng DN80
Van cổng (Gate valve) hay còn gọi là van cửa, van chặn, là dòng van công nghiệp chuyên dụng được thiết kế để chặn hoặc cho phép dòng lưu chất đi qua hệ thống đường ống.
Thuật ngữ DN80 là ký hiệu quy chuẩn quốc tế cho kích thước đường kính danh nghĩa (Nominal Diameter). Cụ thể, DN80 tương ứng với đường ống có đường kính trong khoảng 80mm, hay còn gọi là ống phi 90mm (theo hệ quy đổi thực tế) và tương đương với kích thước 3 inch. Đây là một trong những kích thước phổ biến nhất, đáp ứng hoàn hảo cho các nhu cầu phân phối nước và xử lý lưu chất trong các nhà máy hoặc tòa nhà cao tầng.
Vai trò của van cổng DN80 trong hệ thống đường ống
Van cổng DN80 giữ vai trò là "chốt chặn" an toàn. Khi vận hành, thiết bị giúp:
Đóng mở dòng chảy: Kiểm soát hoàn toàn lưu lượng đầu vào và đầu ra.
Cô lập thiết bị: Trong trường hợp sửa chữa một nhánh đường ống, van cổng DN80 cho phép khóa cục bộ, giúp hệ thống lớn vẫn duy trì hoạt động bình thường mà không cần dừng toàn bộ dây chuyền.
Bảo trì hệ thống: Đảm bảo an toàn cho nhân viên kỹ thuật khi thực hiện kiểm tra định kỳ hoặc thay thế các thiết bị đo đạc, cảm biến trên đường ống.

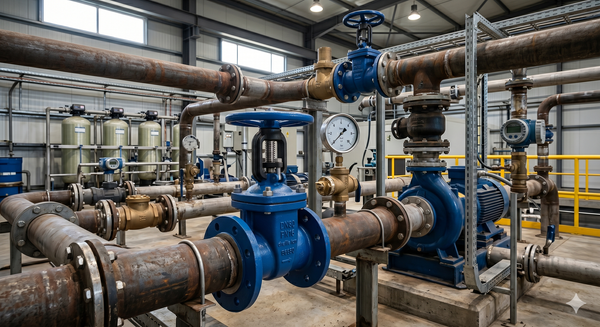

Những môi trường thường sử dụng
Nhờ tính đa năng, van khóa nước DN80 được ứng dụng rộng rãi trong:
Hệ thống cấp thoát nước: Nước sạch sinh hoạt và nước thải công nghiệp.
Hệ thống HVAC: Điều hòa không khí, làm mát nhà xưởng.
Hệ thống PCCC: Thiết bị không thể thiếu trong các trạm bơm chữa cháy, hệ thống tưới tự động.
Công nghiệp: Sản xuất hóa chất, dệt nhuộm và thực phẩm (cần vật liệu chuyên dụng).

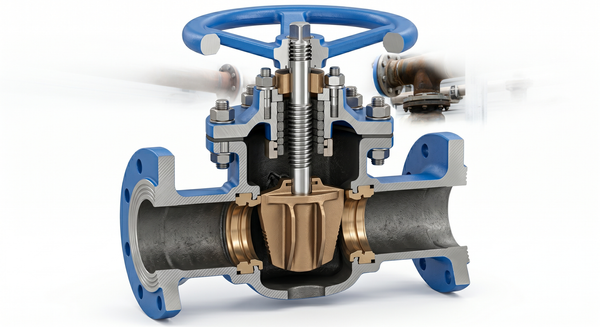

Cấu tạo và nguyên lý hoạt động của van cổng DN80
Cấu tạo chi tiết
Một bộ van cổng DN80 tiêu chuẩn bao gồm các thành phần chủ chốt:
Thân van: Thường làm từ gang, inox hoặc thép, chịu được áp lực cao.
Đĩa van: Bộ phận tiếp xúc trực tiếp với lưu chất, đảm nhận chức năng chặn.
Ty van: Kết nối tay quay với đĩa van để truyền lực nâng/hạ.
Nắp van: Phần che chắn, bảo vệ các bộ phận bên trong, dễ dàng tháo rời để bảo trì.
Tay quay: Bộ phận vận hành thủ công (Vô lăng).
Nguyên lý hoạt động
Nguyên lý hoạt động của van cổng DN80 dựa trên cơ chế di chuyển của đĩa van theo phương thẳng đứng, vuông góc với dòng chảy.
Mở van: Khi quay tay quay ngược chiều kim đồng hồ, ty van nâng đĩa van lên khỏi đường đi của lưu chất, cho phép chất lỏng lưu thông tối đa.
Đóng van: Khi quay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống, ép chặt vào hai vòng đệm (seat ring) để chặn đứng hoàn toàn dòng chảy.
Đường đi của lưu chất: Thiết kế đĩa van dạng cửa giúp lưu chất đi thẳng qua van mà không bị đổi hướng hay va chạm nhiều, giúp hạn chế rung lắc.
Tại sao van cổng có tổn thất áp suất thấp?
Đây là ưu điểm vượt trội của van cổng so với các loại van khác (như van cầu hay van bướm). Nhờ thiết kế "full-bore" (đường kính lòng van tương đương đường kính ống), dòng chảy đi thẳng qua van mà không gặp trở ngại đáng kể, giúp áp suất trên toàn hệ thống được duy trì ổn định. Điều này đặc biệt quan trọng đối với các tuyến ống chính có lưu lượng lớn.
Các loại van cổng DN80 phổ biến hiện nay
Van cổng DN80 ty nổi
Đặc điểm: Ty van đi lên cao khi mở, giúp kỹ thuật viên dễ dàng quan sát tình trạng đóng/mở của van từ xa.
Ứng dụng: Thường dùng cho các hệ thống cần theo dõi trực quan cao như phòng kỹ thuật hoặc ngoài trời.
Van cổng DN80 ty chìm
Đặc điểm: Ty van nằm gọn bên trong thân van, không thay đổi kích thước khi vận hành.
Ứng dụng: Phù hợp cho không gian lắp đặt hẹp, các hệ thống đi ngầm hoặc không gian bị hạn chế.
Phân loại theo vật liệu
Van cổng gang DN80: Lựa chọn kinh tế nhất cho hệ thống nước sạch, độ bền cao, giá thành cực kỳ cạnh tranh.
Van cổng inox DN80: Khả năng chống ăn mòn tuyệt vời, dùng cho môi trường hóa chất, nước mặn hoặc thực phẩm yêu cầu vệ sinh cao.
Van cổng đồng DN80: Nhỏ gọn, thường dùng cho các đường ống dẫn nước nóng hoặc hệ thống HVAC quy mô vừa.
Phân loại theo kết nối
Mặt bích: Kết nối chắc chắn nhất, phổ biến cho các dòng van công nghiệp chịu áp lực cao.
Nối ren: Phù hợp đường ống kích thước nhỏ, dễ lắp đặt.
Rãnh grooved: Công nghệ hiện đại giúp rút ngắn thời gian thi công, thường dùng trong hệ thống PCCC.
Thông số kỹ thuật van cổng DN80 cần biết
Kích thước van cổng DN80
DN80 tương đương với đường kính danh nghĩa 80mm. Khi chọn mua, bạn cần chú ý đến tiêu chuẩn mặt bích đi kèm như BS, JIS hoặc ANSI để đảm bảo khớp nối với đường ống hiện hữu.
Áp lực làm việc
Van phải chịu được áp suất vận hành của hệ thống. Phổ biến nhất là các chuẩn:
PN10 / PN16: Phổ biến cho các hệ thống nước.
JIS10K: Tiêu chuẩn Nhật Bản thông dụng tại các khu công nghiệp.
ANSI Class 150: Dành cho các hệ thống chịu áp suất cao hơn.
Nhiệt độ và tiêu chuẩn sản xuất
Tùy vào vật liệu (gang, inox, đồng) mà van có thể chịu được ngưỡng nhiệt độ khác nhau (từ 80°C đến hơn 200°C). Các tiêu chuẩn sản xuất như BS (Anh), DIN (Đức), JIS (Nhật) là cơ sở để bạn chọn thiết bị có độ chính xác cao.
So sánh van cổng DN80 với các loại van khác
| Tiêu chí | Van cổng DN80 | Van bướm DN80 |
|---|---|---|
| Giá thành | Cao hơn | Thấp hơn |
| Độ kín | Rất cao | Trung bình |
| Không gian | Cần không gian lớn | Tiết kiệm diện tích |
| Ứng dụng | Ngắt dòng hoàn toàn | Điều tiết lưu lượng |
Nên chọn loại nào? Nếu hệ thống cần độ kín tuyệt đối và ít khi điều tiết (thường xuyên mở hết hoặc đóng hết), van cổng DN80 là lựa chọn số 1. Nếu cần lắp đặt nhanh, giá rẻ và không gian hẹp, hãy cân nhắc van bướm.
Ứng dụng thực tế của van cổng DN80
Van cổng DN80 xuất hiện ở khắp mọi nơi:
Hệ thống cấp nước: Điều tiết nước cho các khu dân cư, nhà máy sản xuất.
Hệ thống PCCC: Đảm bảo dòng nước luôn sẵn sàng cho các trạm bơm chữa cháy.
Hệ thống HVAC: Kiểm soát nước lạnh cho các Chiller và Cooling tower.
Nhà máy công nghiệp: Xử lý hóa chất, dệt nhuộm (ưu tiên dòng inox).
Những sai lầm thường gặp khi lựa chọn van cổng DN80
Chọn sai vật liệu: Sử dụng van gang cho hóa chất ăn mòn dẫn đến hỏng hóc chỉ sau vài tháng.
Chọn sai áp lực: Dùng van PN10 cho hệ thống áp lực PN16 gây rò rỉ và nguy hiểm.
Không kiểm tra tiêu chuẩn mặt bích: Lỗi này khiến việc lắp đặt không khít, tốn kém chi phí thay thế.
Lắp van sai chiều: Làm cản trở dòng chảy và giảm tuổi thọ bộ đĩa van.
Hướng dẫn lựa chọn van cổng DN80 phù hợp
Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist:
Xác định lưu chất: Nước sạch, nước thải hay hóa chất?
Kiểm tra nhiệt độ: Hệ thống nóng hay lạnh?
Kiểm tra áp suất: Áp suất làm việc tối đa là bao nhiêu?
Xác định kiểu kết nối: Mặt bích hay ren?
Thương hiệu: Ưu tiên các dòng van nhập khẩu có uy tín (Hàn Quốc, Nhật Bản, Châu Âu).
Chứng từ: Luôn yêu cầu CO-CQ để đảm bảo hàng chính hãng.
Báo giá van cổng DN80 phụ thuộc vào những yếu tố nào?
Giá van cổng DN80 thường chênh lệch dựa trên chất liệu (inox sẽ đắt hơn gang), xuất xứ (hàng Châu Âu thường cao cấp hơn hàng nội địa) và thương hiệu. Để nhận báo giá chính xác, quý khách hàng nên cung cấp thông số kỹ thuật chi tiết cho nhà cung cấp.
FAQ - Các câu hỏi thường gặp
Van cổng DN80 có đường kính bao nhiêu mm?
DN80 tương ứng đường kính danh nghĩa khoảng 80mm, thường sử dụng cho đường ống có kích thước gần 3 inch.
Van cổng DN80 có dùng cho nước nóng được không?
Có, nếu lựa chọn vật liệu và gioăng phù hợp với nhiệt độ vận hành.
Van cổng DN80 nên dùng gang hay inox?
Gang phù hợp hệ thống nước thông thường, inox thích hợp môi trường ăn mòn hoặc yêu cầu vệ sinh cao.
Van cổng DN80 có lắp ngang được không?
Có thể lắp ngang hoặc đứng tùy thiết kế hệ thống.
Bao lâu nên bảo trì van cổng DN80?
Thông thường 6–12 tháng/lần tùy điều kiện vận hành.
Kết Luận
Van cổng DN80 là thiết bị đóng mở quan trọng trong nhiều hệ thống công nghiệp, cấp thoát nước và phòng cháy chữa cháy. Việc lựa chọn đúng vật liệu, áp suất làm việc và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Liên hệ ngay với chúng tôi để được tư vấn lựa chọn van cổng DN80 phù hợp, nhận báo giá mới nhất và hỗ trợ kỹ thuật chuyên nghiệp!
