Van cổng tay quay: Giải pháp đóng mở đường ống phổ biến hiện nay
Trong các hệ thống hạ tầng công nghiệp hiện đại như nhà máy nước, hệ thống PCCC, HVAC hay mạng lưới cấp thoát nước đô thị, việc kiểm soát lưu chất một cách chính xác là yếu tố then chốt. Người vận hành luôn cần những thiết bị có khả năng đóng hoặc mở hoàn toàn dòng chảy, đồng thời đảm bảo tổn thất áp suất ở mức thấp nhất. Đó chính là lý do van cổng tay quay trở thành lựa chọn ưu tiên hàng đầu. Tuy nhiên, sự nhầm lẫn giữa van cổng, van bướm và van cầu trong quá trình thiết kế thường dẫn đến việc lựa chọn sai thiết bị, gây hao tổn áp lực, hỏng hóc hệ thống và làm tăng chi phí vận hành đáng kể. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn van cổng tay quay chuẩn chuyên gia.
Van cổng tay quay là gì?

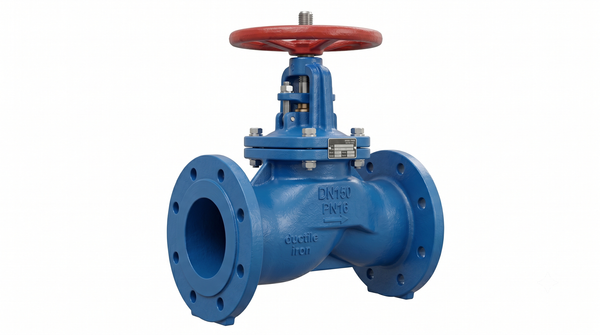

Van cổng tay quay (Gate Valve) là loại van công nghiệp sử dụng vô lăng (tay quay) để nâng hạ đĩa van theo phương thẳng đứng, nhằm thực hiện thao tác đóng hoặc mở dòng lưu chất bên trong đường ống. Đây được xem là thiết bị "xương sống" trong các hệ thống yêu cầu sự ổn định cao.
Đặc điểm nổi bật
Đóng mở hoàn toàn: Van được thiết kế để chặn hoặc cho phép toàn bộ lưu lượng đi qua.
Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van được rút hẳn khỏi dòng chảy, giúp chất lỏng di chuyển tự do.
Lưu lượng đi qua lớn: Rất phù hợp với các hệ thống đường ống kích thước lớn, nơi yêu cầu hiệu suất dẫn truyền cao.

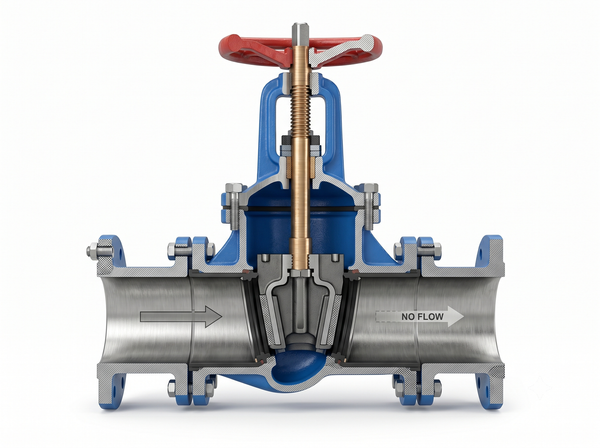

Cấu tạo cơ bản
Một bộ van cổng tay quay tiêu chuẩn bao gồm các bộ phận chính: thân van, nắp van, ty van, đĩa van (cửa van), gioăng làm kín và vô lăng tay quay. Sự kết hợp đồng bộ của các linh kiện này đảm bảo van vận hành trơn tru và kín khít.
Nguyên lý hoạt động của van cổng tay quay
Cơ chế vận hành của van rất trực quan: khi người vận hành quay vô lăng, ty van sẽ chuyển động, kéo theo đĩa van nâng lên hoặc hạ xuống tùy theo chiều quay. Khi ty van di chuyển, tiết diện dòng chảy thay đổi tương ứng cho đến khi van đóng hoặc mở hoàn toàn.
Trạng thái mở hoàn toàn: Đĩa van nằm gọn trong phần nắp van (hoặc phía trên thân), không gây cản trở dòng chảy.
Trạng thái đóng hoàn toàn: Đĩa van ép chặt vào ghế van, ngăn chặn dòng lưu chất tuyệt đối.
Tại sao van cổng không nên điều tiết lưu lượng?
Nhiều kỹ sư mới thường mắc sai lầm khi dùng van cổng tay quay để điều tiết dòng chảy. Về mặt kỹ thuật, việc đặt đĩa van ở vị trí lửng sẽ khiến dòng chảy va đập mạnh vào bề mặt đĩa, gây rung động, làm mài mòn nhanh chóng và biến dạng gioăng làm kín. Điều này làm giảm đáng kể tuổi thọ thiết bị và dễ dẫn đến tình trạng rò rỉ sau thời gian ngắn sử dụng.
Phân tích chuyên sâu về các loại van cổng tay quay
Phân loại theo vật liệu
Van cổng gang: Lựa chọn phổ biến nhất cho hệ thống nước sạch và PCCC nhờ giá thành rẻ và hiệu năng ổn định.
Van cổng inox: Được ưu tiên trong ngành thực phẩm và hóa chất nhờ đặc tính chống ăn mòn cực cao.
Van cổng thép: "Ông vua" chịu nhiệt và áp lực, thường xuất hiện trong các hệ thống hơi nóng và dầu khí.
Phân loại theo kiểu ty van
Van cổng ty nổi: Ty van di chuyển lên xuống bên ngoài thân van. Ưu điểm là dễ quan sát trạng thái đóng/mở và dễ bảo trì, nhưng lại chiếm diện tích lắp đặt.
Van cổng ty chìm: Ty van nằm hoàn toàn bên trong thân van, giúp tiết kiệm không gian, rất phù hợp cho các hố van chật hẹp.
So sánh với các loại van khác
Trong hệ thống lớn, van cổng tay quay thường được ưu tiên hơn van bướm và van cầu vì khả năng giảm thất thoát áp suất cực tốt và độ bền bỉ với thời gian. Nếu van cầu phù hợp để điều tiết, thì van cổng là "nhà vô địch" trong việc đóng ngắt các dòng chảy có đường kính lớn.

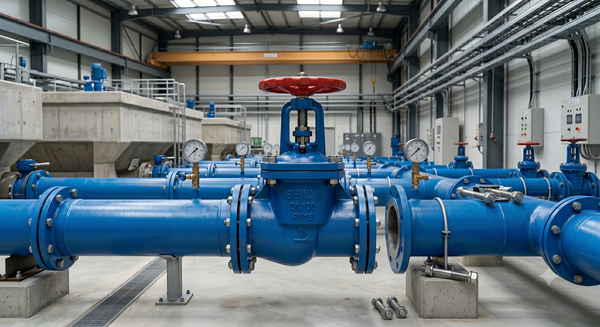

Ứng dụng thực tế
Van cổng tay quay đóng vai trò quan trọng trong hầu hết các lĩnh vực công nghiệp:
Hệ thống cấp nước: Phục vụ các nhà máy nước, trạm bơm và mạng lưới cấp nước khu dân cư.
Hệ thống PCCC: Kiểm soát dòng chảy trong đường ống chữa cháy và trạm bơm cứu hỏa.
Nhà máy công nghiệp: Ứng dụng trong xử lý hóa chất, thực phẩm và dệt nhuộm.
Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt (cooling tower) hoặc hệ thống Chiller.
Những sai lầm thường gặp
Sai lầm phổ biến nhất bao gồm: dùng van cổng để điều tiết lưu lượng, chọn sai vật liệu dẫn đến ăn mòn, lắp đặt sai chiều dòng chảy làm ảnh hưởng đến khả năng đóng kín, hoặc bỏ qua bảo dưỡng định kỳ khiến tay quay bị kẹt.
Hướng dẫn lựa chọn và bảo dưỡng
Checklist lựa chọn chuẩn kỹ thuật
Môi chất: Xác định rõ là nước sạch, nước thải, hóa chất hay hơi nóng.
Kích thước: Chọn đúng DN (DN50, DN100, DN200...).
Áp suất: Phải chọn PN10, PN16 hoặc PN25 phù hợp với thiết kế hệ thống.
Thương hiệu: Ưu tiên đơn vị cung cấp có chứng nhận CO-CQ và chính sách bảo hành rõ ràng.
Vận hành và bảo trì
Khi vận hành, tuyệt đối không dùng lực quá mạnh để ép van. Định kỳ từ 6–12 tháng, cần vệ sinh định kỳ, kiểm tra ty van và gioăng làm kín. Nếu phát hiện rò rỉ hoặc hiện tượng kẹt tay quay, cần kiểm tra ngay để tránh hỏng hóc lan rộng.
FAQ: Câu hỏi thường gặp
Van cổng tay quay có dùng để điều tiết được không?
Không, van cổng thiết kế để đóng mở hoàn toàn.
Ty nổi và ty chìm khác nhau thế nào?
Ty nổi dễ quan sát trạng thái, ty chìm tiết kiệm không gian.
Van cổng dùng cho nước nóng được không?
Có, nếu chọn đúng vật liệu (thép/inox) và gioăng chịu nhiệt.
Bao lâu nên bảo dưỡng một lần?
Thông thường từ 6–12 tháng tùy vào môi trường làm việc.
Kết luận
Van cổng tay quay là giải pháp đóng mở lưu chất hiệu quả và đáng tin cậy nhất cho hầu hết các hệ thống đường ống hiện nay. Việc lựa chọn đúng loại vật liệu, kích thước và áp suất không chỉ giúp hệ thống vận hành bền bỉ mà còn tối ưu hóa chi phí vận hành lâu dài.
