Van Cổng Tay Quay DN100: Giải Pháp Đóng Ngắt Lưu Lượng Tối Ưu

Trong các hệ thống hạ tầng kỹ thuật và nhà máy công nghiệp hiện nay, van cổng tay quay DN100 là một trong những kích cỡ thiết bị đóng ngắt phổ biến và quan trọng nhất. Dù là trong các mạng lưới cấp thoát nước sạch, hệ thống phòng cháy chữa cháy (PCCC) hay các đường ống dẫn lưu chất trong nhà xưởng, thiết bị này luôn đóng vai trò là "chốt chặn" tin cậy. Tuy nhiên, việc lựa chọn sai kích thước, vật liệu hay không hiểu rõ cơ chế vận hành có thể dẫn đến những rủi ro đáng tiếc cho toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu giúp bạn nắm vững mọi khía cạnh kỹ thuật khi sử dụng loại van này.

Khi Nào Cần Sử Dụng Van Cổng Tay Quay DN100?

Thực tế, kích thước đường ống DN100 xuất hiện dày đặc trong các bản vẽ thiết kế công nghiệp. Đây là kích thước đường kính danh nghĩa thường được sử dụng cho các nhánh chính trong hệ thống cấp nước hoặc đường ống cấp nước cho các họng PCCC vách tường. Sự phổ biến này đòi hỏi người kỹ thuật phải có cái nhìn chính xác khi lựa chọn thiết bị, tránh tình trạng "râu ông nọ cắm cằm bà kia" như dùng van cổng để điều tiết lưu lượng – một sai lầm phổ biến làm giảm tuổi thọ van.

Hiểu rõ khi nào cần dùng van cổng tay quay DN100 và sự khác biệt giữa nó với van bướm sẽ giúp chủ đầu tư và kỹ sư vận hành tối ưu hóa chi phí đầu tư ngay từ đầu. Thay vì chỉ quan tâm đến giá thành, việc tập trung vào độ ổn định lâu dài sẽ là chìa khóa để hệ thống vận hành trơn tru trong suốt nhiều năm.

Kiến Thức Nền: Van Cổng Tay Quay DN100 Là Gì?

Định nghĩa

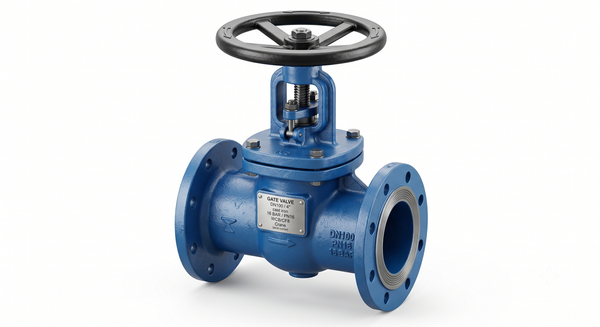

Van cổng tay quay DN100 là thiết bị đóng mở dòng chảy bằng cơ cấu cửa van nâng hạ, được vận hành thông qua vô lăng quay tay. Với kích thước danh nghĩa DN100, thiết bị này tương đương với đường kính ống 100mm, hay quy đổi sang đơn vị inch phổ biến trong các tiêu chuẩn quốc tế là khoảng 4 inch.

Vai trò chính của van trong hệ thống:

• Đóng mở hoàn toàn: Cách ly lưu chất để phục vụ bảo trì, sửa chữa các nhánh ống.

• Hạn chế tổn thất áp suất: Nhờ thiết kế lòng van thông suốt khi mở, van cổng giảm thiểu tối đa lực cản dòng chảy so với các loại van khác.

Cấu Tạo Và Nguyên Lý Hoạt Động

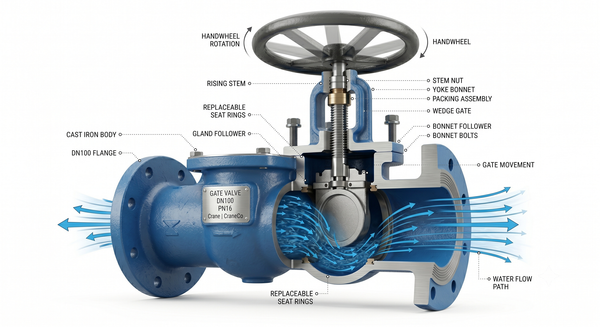

Cấu tạo của một chiếc van cổng DN100 thường bao gồm thân van, nắp van, cửa van (cánh van), trục van và vô lăng tay quay. Nguyên lý vận hành rất trực diện: khi người dùng quay vô lăng, chuyển động xoay được chuyển đổi thành chuyển động tịnh tiến của trục van, từ đó nâng hoặc hạ cửa van.

Điểm mấu chốt khiến loại van này được ưa chuộng là khi mở hoàn toàn, cửa van được rút hẳn lên phía trên, để lòng van thông suốt, giúp dòng chảy đi thẳng mà gần như không gặp vật cản. Điều này đặc biệt quan trọng trong các hệ thống trạm bơm hoặc cấp nước cần áp lực dòng chảy ổn định.

Phân Tích Chuyên Sâu: Các Loại Van Cổng DN100

Các Dòng Van Phổ Biến

Việc lựa chọn chủng loại van tùy thuộc vào không gian lắp đặt và môi trường lưu chất:

• Van cổng ty nổi: Trục van chuyển động đi lên khi mở. Ưu điểm là dễ dàng quan sát trạng thái đóng/mở từ xa, nhưng đòi hỏi không gian chiều cao lắp đặt lớn.

• Van cổng ty chìm: Trục van chỉ xoay tại chỗ. Ưu điểm là thiết kế nhỏ gọn, phù hợp với các không gian lắp đặt bị giới hạn.

• Van cổng gang: Lựa chọn kinh tế nhất cho các hệ thống nước sạch và PCCC dân dụng.

• Van cổng inox: Giải pháp cao cấp, chống ăn mòn cực tốt, được ưu tiên trong ngành thực phẩm, hóa chất và môi trường nước biển.

So Sánh Van Cổng DN100 và Van Bướm DN100

Tại Sao DN100 Là Kích Cỡ Được Sử Dụng Nhiều Nhất?

Kích thước DN100 đóng vai trò "cầu nối" quan trọng giữa các đường ống nhánh và đường ống trục trong khu công nghiệp, chung cư hay hệ thống PCCC. Lý do nó được sử dụng rộng rãi chính là vì khả năng đáp ứng lưu lượng đủ lớn cho các mục đích dân dụng và công nghiệp cơ bản, đồng thời đây là kích cỡ cực kỳ dễ tìm nguồn hàng với rất nhiều tùy chọn về thương hiệu, vật liệu và tiêu chuẩn mặt bích (JIS, BS, DIN, ANSI). Việc sử dụng một kích thước phổ biến như van cổng tay quay DN100 giúp quá trình thay thế, bảo trì trong tương lai trở nên vô cùng thuận tiện.

Hướng Dẫn Chọn Van Cổng Tay Quay DN100

Để đảm bảo hệ thống không gặp sự cố, bạn nên áp dụng Checklist lựa chọn sau:

1. Xác định môi chất: Nếu là hóa chất, bắt buộc chọn Inox 304 hoặc 316.

2. Áp suất: Chọn PN10, PN16 hay PN25 tùy theo áp lực hoạt động của máy bơm.

3. Tiêu chuẩn mặt bích: Đây là lỗi thường gặp nhất – hãy kiểm tra kỹ bản vẽ kỹ thuật xem hệ thống dùng mặt bích JIS, BS hay ANSI trước khi đặt mua.

4. Thương hiệu: Ưu tiên các dòng có CO-CQ rõ ràng như AUT, Wonil, FAF, KVS hoặc ARV để đảm bảo độ bền.

Lưu ý quan trọng: Không bao giờ sử dụng van cổng để điều tiết lưu lượng. Việc mở van nửa chừng sẽ gây rung lắc, làm mài mòn cánh van và trục van rất nhanh. Chỉ sử dụng van ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

FAQ - Câu Hỏi Thường Gặp

• DN100 là bao nhiêu inch? DN100 tương đương khoảng 4 inch.

• Van cổng DN100 có dùng cho PCCC được không? Hoàn toàn phù hợp, đây là kích thước tiêu chuẩn trong hầu hết các hệ thống họng PCCC hiện nay.

• Nên chọn van gang hay inox? Chọn van gang nếu hệ thống là nước sạch thông thường để tối ưu chi phí; chọn inox nếu môi trường lưu chất có tính ăn mòn hoặc yêu cầu vệ sinh khắt khe.

• Có thể điều tiết lưu lượng bằng van cổng không? Không khuyến nghị. Hãy sử dụng van cầu nếu bạn cần điều tiết lưu lượng.

Tổng Kết

Van cổng tay quay DN100 là một giải pháp đóng ngắt lưu lượng đáng tin cậy, linh hoạt và tối ưu chi phí cho nhiều loại hình hệ thống. Việc nắm vững cấu tạo, lựa chọn đúng tiêu chuẩn kỹ thuật và tuân thủ nguyên tắc vận hành không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài đáng kể tuổi thọ thiết bị, giảm bớt áp lực bảo trì cho người vận hành.

Nếu bạn đang cần tư vấn kỹ thuật chi tiết hoặc nhận báo giá van cổng DN100 cạnh tranh nhất, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Chúng tôi cam kết cung cấp các sản phẩm chính hãng, đầy đủ CO-CQ và hỗ trợ lắp đặt tận tình cho hệ thống của bạn!
