Van Cổng Ty Chìm DN100: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Đường Ống
Trong các hệ thống đường ống công nghiệp, cấp nước và phòng cháy chữa cháy (PCCC), việc lựa chọn thiết bị điều khiển dòng chảy đóng vai trò then chốt. Van cổng ty chìm DN100 không chỉ là một phụ kiện đơn thuần, mà là "trái tim" đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống. Với thiết kế đặc thù, loại van này đã trở thành tiêu chuẩn vàng cho các không gian lắp đặt hạn chế. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý và kinh nghiệm lựa chọn loại van này như một chuyên gia.
Van Cổng Ty Chìm DN100 Là Gì?
Khái niệm van cổng ty chìm DN100

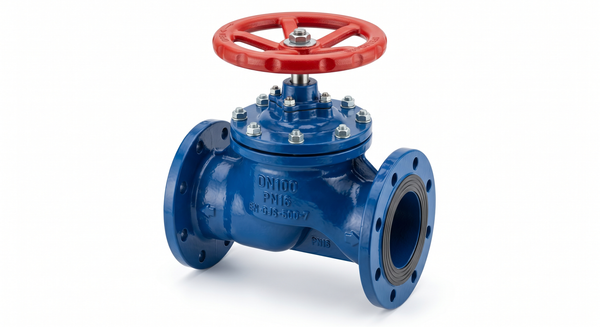

Van cổng ty chìm DN100 (thường được gọi là Non-Rising Stem Gate Valve) là thiết bị cơ khí chuyên dụng để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống. Điểm khác biệt cốt lõi nằm ở cơ chế chuyển động: khi vận hành, ty van chỉ quay tại chỗ, đĩa van chuyển động lên xuống bên trong thân van thay vì ty van nhô ra ngoài. Vai trò của thiết bị này là ngăn chặn hoặc cho phép lưu chất đi qua, đảm bảo kiểm soát áp suất và lưu lượng ổn định trong hệ thống vận hành.
DN100 tương đương kích thước bao nhiêu?
DN là viết tắt của "Diameter Nominal" – đường kính danh nghĩa. Đối với van cổng ty chìm DN100, thông số này tương đương với đường kính ống khoảng 100mm (hay 4 inch). Đây là kích thước phổ biến nhất trong các mạng lưới phân phối nước khu dân cư và các trạm bơm công nghiệp quy mô trung bình. Việc nắm rõ kích thước này giúp kỹ sư thiết kế lắp đặt chính xác vào các mặt bích tiêu chuẩn, tránh tình trạng rò rỉ tại khớp nối.

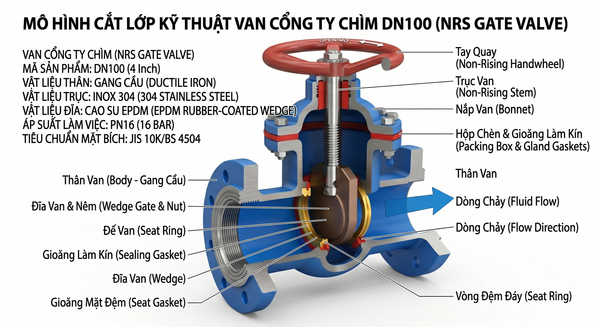

Cấu tạo van cổng ty chìm DN100
Sự bền bỉ của van đến từ thiết kế khoa học với các bộ phận chính:
Thân van: Thường làm từ gang cầu hoặc inox, chịu được áp lực cao.
Đĩa van: Thiết kế dạng tấm phẳng, có độ kín khít cao.
Ty van: Nằm hoàn toàn bên trong, đây là bộ phận truyền động giúp nâng/hạ đĩa van.
Nắp van: Bảo vệ cơ cấu vận hành bên trong.
Tay quay: Vô lăng giúp vận hành van dễ dàng.
Gioăng làm kín: Tăng cường khả năng chống rò rỉ giữa thân van và nắp van hoặc đĩa van.
Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm DN100
Cơ chế đóng mở dòng chảy
Khi xoay tay quay, ty van (nằm cố định trong nắp van) sẽ tạo ra chuyển động xoắn, tác động trực tiếp lên đĩa van khiến nó di chuyển theo trục thẳng đứng. Khi đĩa van hạ xuống, nó chặn dòng chảy; khi nâng lên, dòng chảy đi qua tự do với trở lực rất thấp.
Tại sao gọi là ty chìm?
Thiết kế "ty chìm" (không nổi lên) nghĩa là chiều cao tổng thể của van không thay đổi trong quá trình vận hành. Điều này khác biệt hoàn toàn với van ty nổi (ty van nhô cao lên khi mở). Chính cơ chế này giúp van tiết kiệm không gian lắp đặt, đặc biệt hữu ích trong các hố van ngầm chật hẹp hoặc nơi có không gian bên trên hạn chế.
Ưu điểm của thiết kế ty chìm
Việc ty van luôn nằm trong thân van giúp nó được bảo vệ hoàn toàn khỏi bụi bẩn, rác thải và các tác nhân ăn mòn từ môi trường bên ngoài. Đây là lý do van cổng ty chìm DN100 có độ bền cao hơn trong các điều kiện khắc nghiệt, đồng thời yêu cầu bảo trì định kỳ thấp hơn đáng kể.
Thông Số Kỹ Thuật Van Cổng Ty Chìm DN100
Kích thước: DN100 (4 inch).
Áp suất làm việc: Đa dạng từ PN10, PN16 đến PN25, tùy thuộc vào ứng dụng hệ thống.
Vật liệu: Gang cầu cho độ dẻo cao, Inox 304/316 cho môi trường ăn mòn hoặc hóa chất.
Kết nối: Mặt bích theo các tiêu chuẩn quốc tế JIS (Nhật), BS (Anh), ANSI (Mỹ), DIN (Đức).
Nhiệt độ: Thích hợp cho nước sạch, nước thải và các loại hóa chất nhẹ trong dải nhiệt độ tiêu chuẩn.
Phân Loại Van Cổng Ty Chìm DN100 Phổ Biến
Để tối ưu chi phí, người dùng thường phân loại dựa trên:
Vật liệu: Van gang (kinh tế), van inox (bền bỉ, an toàn vệ sinh).
Kết nối: Mặt bích (chịu áp lực tốt) hoặc nối ren (tiện dụng cho đường ống nhỏ).
Ứng dụng: Van dùng cho hệ thống cấp nước, van chuyên dụng cho PCCC (thường có chứng chỉ UL/FM).
So Sánh Van Cổng Ty Chìm DN100 Và Van Cổng Ty Nổi
| Đặc điểm | Van cổng ty chìm | Van cổng ty nổi |
| Không gian | Tiết kiệm diện tích | Chiếm không gian phía trên |
| Quan sát | Khó biết trạng thái đóng/mở | Dễ nhìn thấy trạng thái qua ty |
| Độ bền ty van | Cao (được bảo vệ) | Thấp (dễ bị oxy hóa) |
| Lắp đặt | Hố ngầm, không gian hẹp | Khu vực thoáng, dễ vận hành |
Ứng Dụng Thực Tế Của Van Cổng Ty Chìm DN100
Thiết bị này xuất hiện ở hầu khắp các công trình trọng điểm:

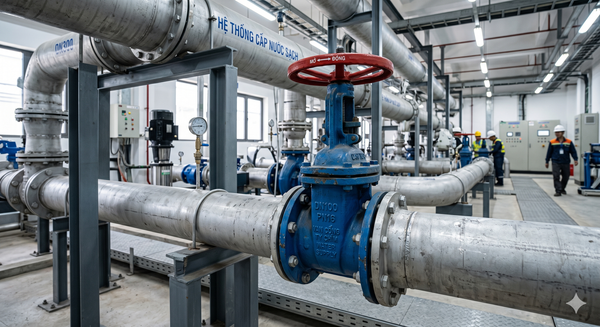

Hệ thống cấp nước sạch: Kiểm soát phân phối nước từ nhà máy tới các khu dân cư.
Hệ thống PCCC: Đảm bảo nguồn nước luôn sẵn sàng cho các trạm bơm.
Nhà máy công nghiệp: Điều tiết lưu chất trong các hệ thống làm mát hoặc tuần hoàn nước.
Những Sai Lầm Thường Gặp Khi Chọn Van Cổng Ty Chìm DN100
Nhiều dự án gặp sự cố rò rỉ hoặc hỏng hóc sớm chỉ vì:
Chọn sai tiêu chuẩn mặt bích (không khớp với đường ống hiện hữu).
Áp suất PN của van thấp hơn áp suất vận hành hệ thống.
Không chú ý đến gioăng làm kín (chọn cao su thay vì Teflon cho hóa chất).
Mua hàng giá rẻ không rõ nguồn gốc (hậu quả là van bị nứt thân, gãy ty chỉ sau vài tháng).
Hướng Dẫn Chọn Mua Van Cổng Ty Chìm DN100
Để đảm bảo hiệu suất, hãy thực hiện theo quy trình 5 bước:
Xác định lưu chất (nước hay hóa chất).
Xác định áp suất vận hành tối đa.
Chọn vật liệu theo ngân sách và môi trường (Gang cho nước, Inox cho chất lỏng ăn mòn).
Kiểm tra tiêu chuẩn mặt bích (JIS, BS, ANSI).
Ưu tiên thương hiệu có chứng chỉ chất lượng (CO/CQ đầy đủ).
Checklist Trước Khi Lắp Đặt Van Cổng Ty Chìm DN100
Kiểm tra kích thước DN100 có tương thích với ống.
Làm sạch mặt bích và gioăng làm kín.
Thử xoay tay quay vài vòng để đảm bảo đĩa van chuyển động mượt mà.
Siết bulong đối xứng để lực ép lên mặt bích đều nhau.
FAQ - Câu hỏi thường gặp
Van cổng ty chìm DN100 có kích thước bao nhiêu?
DN100 tương đương đường kính danh nghĩa khoảng 100mm hoặc 4 inch, là tiêu chuẩn lắp đặt cho hầu hết đường ống trung bình.
Van cổng ty chìm DN100 dùng cho môi trường nào?
Sản phẩm cực kỳ đa năng, dùng tốt trong hệ thống nước sạch, nước thải, PCCC và các hệ thống HVAC.
Van DN100 nên chọn gang hay inox?
Nếu hệ thống cấp nước thông thường, gang cầu là lựa chọn tối ưu chi phí. Với môi trường ăn mòn hoặc cần tiêu chuẩn vệ sinh khắt khe, Inox là ưu tiên số 1.
Van cổng ty chìm DN100 chịu được áp suất bao nhiêu?
Thông dụng nhất là PN10 và PN16. Một số dòng đặc biệt có thể đáp ứng áp suất lên tới PN25.
Van cổng ty chìm DN100 giá bao nhiêu?
Giá thành biến động tùy theo thương hiệu (Hàn Quốc, Nhật Bản, Đài Loan), vật liệu chế tạo và tiêu chuẩn kết nối.
Kết Luận
Van cổng ty chìm DN100 là giải pháp đóng mở lưu chất tin cậy, đặc biệt tối ưu cho các hạ tầng ngầm và không gian hạn chế. Việc đầu tư đúng loại van ngay từ đầu không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng chục triệu đồng chi phí bảo trì, thay thế sau này.
