Van cửa: Giải pháp tối ưu cho hệ thống đường ống công nghiệp
Bạn đã bao giờ đối mặt với tình trạng hệ thống nước bị sụt áp đột ngột, hay chi phí bảo trì tăng vọt chỉ vì lựa chọn sai loại van chặn? Thực tế, trong các hệ thống đường ống công nghiệp, việc chọn nhầm van cửa (Gate Valve) hoặc sử dụng thay thế bằng các dòng van bi là sai lầm phổ biến, dẫn đến tổn thất lưu lượng nghiêm trọng và giảm tuổi thọ hệ thống.
Là một thiết bị không thể thiếu, van cửa đóng vai trò "chốt chặn" then chốt trong hạ tầng đường ống. Hiểu rõ đặc điểm, cấu tạo và nguyên lý hoạt động của loại van này không chỉ giúp tối ưu hóa hiệu quả vận hành mà còn là chìa khóa để bảo vệ toàn bộ hệ thống của bạn khỏi các sự cố ngoài ý muốn.
Van cửa là gì? Hiểu đúng về "vệ binh" của đường ống
Van cửa (Gate Valve), hay còn gọi là van cổng hoặc van chặn, là thiết bị công nghiệp được thiết kế với mục đích chính là đóng hoặc mở hoàn toàn dòng chảy lưu chất. Khác với các dòng van điều tiết, van cửa hoạt động dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng, vuông góc với hướng đi của dòng chảy.
Khi van ở trạng thái mở hoàn toàn, đĩa van được nâng lên khỏi đường dẫn, cho phép lưu chất đi qua với sự cản trở gần như bằng không. Chính đặc tính này giúp van cửa trở thành lựa chọn ưu tiên hàng đầu trong các đường ống lớn, nơi yêu cầu cao về lưu lượng và áp suất. Vai trò của van không chỉ dừng lại ở việc đóng ngắt, mà còn giúp cô lập từng phân đoạn đường ống, hỗ trợ đắc lực cho công tác bảo trì, sửa chữa mà không cần xả toàn bộ hệ thống.
Cấu tạo và nguyên lý hoạt động: Tại sao van cửa được tin dùng?
Cấu tạo cơ bản
Một bộ gate valve hoàn chỉnh bao gồm các thành phần chính được tính toán tỉ mỉ để chịu áp lực cao:
Thân van (Body): Vỏ bọc bên ngoài, nơi chứa toàn bộ lưu chất và chịu áp lực hệ thống.
Đĩa van (Gate/Disc): Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua.
Ty van (Stem): Trục truyền lực, giúp chuyển đổi chuyển động xoay của tay quay thành chuyển động tịnh tiến cho đĩa van.
Nắp van (Bonnet): Phần lắp ghép với thân van, bảo vệ các bộ phận chuyển động bên trong khỏi môi trường bên ngoài.
Tay quay (Handwheel): Bộ phận điều khiển, giúp người vận hành đóng mở van một cách dễ dàng.
Nguyên lý vận hành và lợi thế về áp suất
Khi bạn xoay vô lăng theo chiều mở, ty van kéo đĩa van trượt lên, mở ra toàn bộ tiết diện đường ống. Nhờ thiết kế "đường thẳng", lưu chất đi qua van mà không bị chuyển hướng đột ngột, từ đó loại bỏ hiện tượng tạo xoáy và giảm thiểu tổn thất áp suất đến mức tối thiểu. Đây chính là lý do các hệ thống truyền dẫn nước quy mô lớn luôn ưu tiên sử dụng van cửa thay vì van bướm hay van bi.
Phân tích chuyên sâu: Các loại van cửa phổ biến trên thị trường
Việc lựa chọn đúng loại van phụ thuộc vào không gian lắp đặt, môi trường lưu chất và yêu cầu kỹ thuật cụ thể.
Phân loại theo thiết kế ty van
Van cửa ty nổi: Ty van di chuyển lên xuống cùng với đĩa van. Ưu điểm là giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng mở từ xa. Tuy nhiên, nó đòi hỏi không gian lắp đặt phía trên khá rộng.
Van cửa ty chìm: Ty van nằm gọn bên trong thân, chỉ xoay tại chỗ. Đây là giải pháp lý tưởng cho các hố van, không gian hẹp hoặc dưới lòng đất, giúp tiết kiệm tối đa diện tích vận hành.
Phân loại theo vật liệu và vận hành
Tùy vào lưu chất, bạn có thể chọn:
Van cửa gang: Kinh tế nhất cho hệ thống cấp thoát nước sạch.
Van cửa inox: Khả năng chống ăn mòn tuyệt vời, phù hợp cho ngành thực phẩm, dược phẩm hoặc hóa chất.
Van cửa thép: Chuyên dùng trong môi trường áp suất và nhiệt độ cao như nhà máy hơi nóng, dầu khí.
Van cửa đồng: Lựa chọn phổ biến trong các hệ thống nước dân dụng.
Để vận hành, ngoài phương thức tay quay truyền thống, các dòng van điều khiển điện hoặc van khí nén đang dần chiếm ưu thế trong các nhà máy tự động hóa, giúp việc kiểm soát từ xa trở nên chính xác hơn.
So sánh van cửa với van bi và van bướm
| Tiêu chí | Van cửa | Van bi | Van bướm |
| Đóng mở | Chậm | Rất nhanh | Nhanh |
| Tổn thất áp | Rất thấp | Thấp | Cao hơn |
| Lưu lượng | Tối ưu nhất | Tốt | Trung bình |
| Ứng dụng | Đường ống lớn | Điều khiển nhanh | Hệ thống tiết kiệm |
Hệ thống lớn thường chọn van cửa vì khả năng tiết kiệm năng lượng bơm, giảm chi phí vận hành lâu dài và độ bền vượt trội trong môi trường làm việc liên tục.
Ứng dụng thực tế và những lưu ý "sống còn"

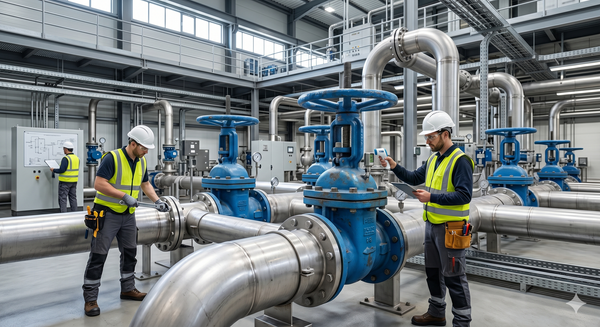

Van cửa hiện diện ở hầu hết các dự án trọng điểm: từ mạng lưới cấp nước đô thị, trạm bơm PCCC đến các nhà máy hóa chất khắc nghiệt. Tuy nhiên, để tránh các sự cố như rò rỉ hay kẹt đĩa, người dùng cần tránh những sai lầm sau:
Dùng van cửa để điều tiết lưu lượng: Điều này gây mòn đĩa van nhanh chóng, làm hỏng bề mặt làm kín. Nếu cần điều tiết, hãy cân nhắc van cầu hoặc van bướm điều khiển.
Chọn sai vật liệu: Sử dụng van gang cho hóa chất ăn mòn là "án tử" cho hệ thống.
Bỏ qua áp lực hệ thống: Luôn kiểm tra tiêu chuẩn PN10, PN16, PN25 trước khi lắp đặt để đảm bảo an toàn.
Checklist lựa chọn van cửa phù hợp
Môi trường: Nước, hóa chất, hơi nóng hay khí nén?
Kích thước: Xác định chính xác DN15 đến DN500+ dựa trên đường ống hiện hữu.
Áp suất: Chọn PN phù hợp với áp suất làm việc tối đa.
Kết nối: Nối ren, mặt bích hay hàn?
Điều khiển: Tay quay, hộp số, điện hay khí nén?
Bảo trì định kỳ
Để van bền bỉ, cần bôi trơn ty van định kỳ, kiểm tra gioăng làm kín (seal) và đảm bảo rằng van được đóng mở hết hành trình. Tránh để van ở trạng thái "mở một nửa" quá lâu.
Câu hỏi thường gặp (FAQ)
Van cửa có điều tiết lưu lượng được không? Không, van cửa chỉ dùng để đóng hoặc mở hoàn toàn.
Van cửa và van cổng có giống nhau không? Có, đây chỉ là hai tên gọi cho cùng một loại thiết bị.
Khi nào nên dùng van cửa ty nổi? Khi bạn cần quan sát trực quan hành trình đóng mở và thực hiện bảo trì ty van dễ dàng.
Van cửa có dùng cho hệ thống PCCC được không? Hoàn toàn có, đây là dòng van tiêu chuẩn trong các trạm bơm chữa cháy nhờ độ tin cậy cao.
Kết luận
Van cửa không chỉ là một thiết bị đóng ngắt đơn thuần, mà là mắt xích quan trọng đảm bảo sự an toàn và hiệu suất cho toàn bộ hệ thống đường ống của bạn. Việc đầu tư đúng loại van ngay từ đầu, dựa trên các thông số kỹ thuật chuẩn xác, sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và điện năng vận hành về sau.
Bạn đang tìm kiếm các giải pháp van cửa chính hãng, đầy đủ chứng nhận CO-CQ, đáp ứng tiêu chuẩn JIS, ANSI, DIN? Với dải sản phẩm đa dạng từ DN15 đến DN1000 cùng đội ngũ tư vấn kỹ thuật chuyên sâu, chúng tôi cam kết mang đến giải pháp tối ưu nhất cho công trình của bạn.
