Van Cửa Ty Chìm: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Tiết Kiệm Không Gian
Trong các hệ thống cấp thoát nước đô thị, hạ tầng PCCC hay các nhà máy công nghiệp, việc quản lý lưu chất đòi hỏi những thiết bị không chỉ bền bỉ mà còn phải linh hoạt về mặt không gian. Van cửa ty chìm (hay còn gọi là van cổng ty chìm, tên tiếng Anh là non-rising stem gate valve) chính là lời giải hoàn hảo cho những yêu cầu khắt khe đó. Với thiết kế đặc thù, dòng van này đã trở thành tiêu chuẩn trong các công trình đòi hỏi tính thẩm mỹ cao và sự tối ưu diện tích lắp đặt.
Van cửa ty chìm là gì?
Van cửa ty chìm là loại van cổng công nghiệp mà tại đó, trục ty van không di chuyển lên xuống phía bên ngoài khi vận hành. Thay vào đó, toàn bộ phần ty van được giấu bên trong thân van. Quá trình đóng mở được thực hiện thông qua chuyển động của đĩa van di chuyển dọc theo trục ren bên trong thân.
Tên gọi khác: Van cổng ty chìm, Non-rising stem gate valve.
Vai trò: Kiểm soát, đóng ngắt hoàn toàn dòng lưu chất trong hệ thống đường ống.
Đặc điểm nhận biết: Khi vận hành tay quay, chiều cao của van không thay đổi, giúp tiết kiệm tối đa không gian phía trên, đặc biệt hữu ích trong các hầm kỹ thuật hoặc hố van âm đất.

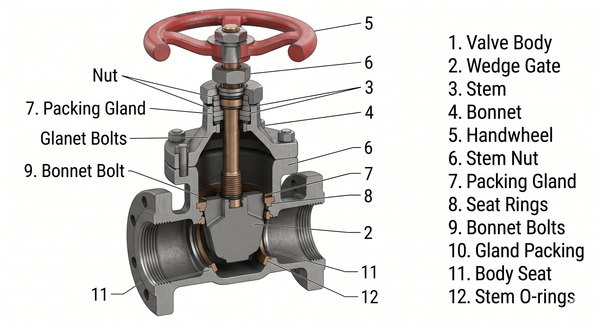

Cấu tạo và nguyên lý hoạt động của van cửa ty chìm
Cấu tạo chính
Van được cấu thành từ các bộ phận chịu lực và làm kín bền bỉ:
Thân van (Body): Thường đúc từ gang cầu, gang xám, inox hoặc thép, có độ bền cơ học cao.
Ty van: Bộ phận truyền động đặc biệt, được thiết kế nằm cố định theo chiều đứng.
Đĩa van (Gate/Wedge): Bộ phận đóng mở trực tiếp, thường được bọc cao su (đối với van gang) để tăng độ kín.
Nắp van (Bonnet): Phần bao phủ phía trên thân van, kết nối với thân bằng bu lông.
Tay quay điều khiển: Vô lăng dùng để xoay và kích hoạt đĩa van.
Nguyên lý hoạt động
Khi xoay tay quay theo chiều kim đồng hồ, ren trong đĩa van sẽ tương tác với ren của ty van cố định, kéo đĩa van đi xuống để chặn dòng chảy. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van sẽ được nâng lên, mở đường cho lưu chất đi qua.
Ưu điểm nổi bật của van cửa ty chìm
Thiết kế gọn gàng: Do ty van không trồi lên khi mở, van không chiếm dụng khoảng không gian phía trên, cực kỳ thuận tiện cho các không gian hẹp.
Phù hợp hố van âm đất: Đây là lựa chọn số một cho hạ tầng cấp nước đô thị, nơi van thường được đặt trong các hố chôn ngầm.
Độ bền cơ học cao: Ty van được bảo vệ hoàn toàn bên trong, tránh được bụi bẩn, va đập hoặc ăn mòn từ môi trường bên ngoài.
Chi phí hợp lý: So với các loại van điều khiển tự động phức tạp, van cửa ty chìm có giá thành đầu tư ban đầu rất cạnh tranh.
Nhược điểm cần lưu ý
Mặc dù có nhiều ưu điểm, người vận hành cần chú ý:
Khó quan sát trạng thái: Bạn không thể biết van đang đóng hay mở nếu chỉ nhìn từ xa (khác với van ty nổi).
Bảo trì: Do ty van nằm trong dòng lưu chất, nếu lưu chất chứa nhiều tạp chất, phần ren có thể bị mài mòn nhanh hơn.
Bảng so sánh nhanh: Van cửa Ty chìm vs Ty nổi
| Tiêu chí | Van cửa ty chìm | Van cửa ty nổi |
| Không gian lắp đặt | Tối ưu, nhỏ gọn | Cần khoảng trống phía trên |
| Quan sát đóng/mở | Khó | Dễ dàng |
| Ứng dụng | Âm đất, hầm kỹ thuật | Trên bề mặt, dễ tiếp cận |
| Độ bền ty van | Cao (được bảo vệ) | Thấp hơn (tiếp xúc môi trường) |

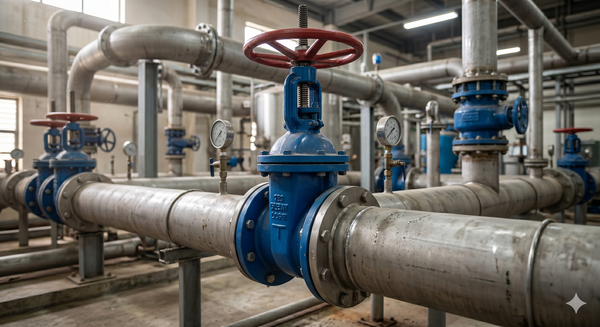

Ứng dụng thực tế
Nhờ sự linh hoạt, dòng van này được ứng dụng rộng rãi:
Hệ thống cấp nước sạch: Lắp đặt trong các đường ống phân phối nước đô thị.
Hệ thống PCCC: Sử dụng trong các trạm bơm và mạng lưới chữa cháy.
Nhà máy công nghiệp: Kiểm soát dòng chảy trong các hệ thống nước làm mát.
Hướng dẫn lựa chọn đúng kỹ thuật
Để hệ thống vận hành bền bỉ, hãy lưu ý checklist sau:
Lưu chất: Xác định nước sạch, nước thải hay hóa chất để chọn vật liệu (Gang, Inox, Đồng).
Áp suất: Kiểm tra dải áp PN10, PN16 hay PN25.
Kích thước: Đo đạc DN50 đến DN300 chính xác để lắp đặt khớp mặt bích.
Chứng chỉ: Luôn yêu cầu CO-CQ từ nhà cung cấp để tránh hàng giả, hàng nhái kém chất lượng.
FAQ – Những câu hỏi thường gặp
Van cửa ty chìm có dùng cho PCCC được không?
Có. Đây là dòng van được sử dụng rất phổ biến trong hệ thống phòng cháy chữa cháy nhờ khả năng vận hành ổn định.
Van cửa ty chìm có phù hợp lắp âm đất không?
Có. Đây là ứng dụng phổ biến nhất vì thiết kế không làm thay đổi chiều cao của van khi vận hành.
Bao lâu nên bảo trì van cửa ty chìm?
Khuyến nghị bảo trì 6–12 tháng/lần để kiểm tra gioăng làm kín và bôi trơn hệ thống trục.
Kết Luận
Van cửa ty chìm là giải pháp "vàng" cho các hệ thống cần sự ổn định, an toàn và tiết kiệm không gian tối đa. Việc hiểu rõ cấu tạo và nguyên lý sẽ giúp bạn vận hành hệ thống một cách khoa học, tránh các rủi ro đáng tiếc.
