Van đáy là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Trong các hệ thống bơm nước, đường ống hút, tưới tiêu, cấp nước hoặc xử lý chất lỏng, tình trạng mất nước mồi, rác lọt vào đường ống và dòng chảy ngược có thể khiến máy bơm hoạt động không ổn định. Để hạn chế những vấn đề này, van đáy thường được lắp tại đầu hút, dưới đáy bể, giếng hoặc cuối đường ống hút.

Vậy van đáy là gì? Van đáy có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng ở đâu? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về thiết bị này cũng như những lưu ý quan trọng khi lựa chọn và lắp đặt.

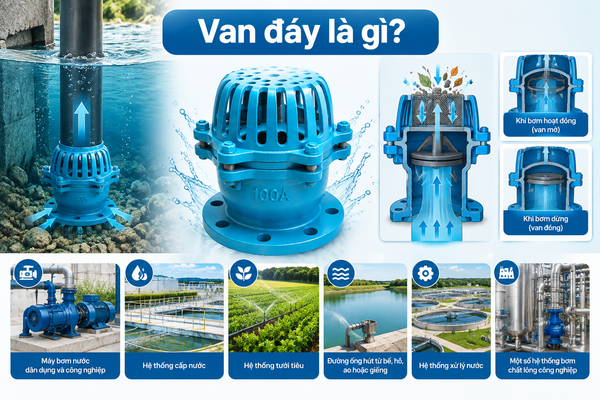

Van đáy là gì?

Van đáy là một loại van được lắp ở đầu cuối của đường ống hút, thường đặt chìm trong nước hoặc chất lỏng. Sản phẩm thường được cấu tạo từ van một chiều kết hợp với lưới lọc rác, có nhiệm vụ cho phép chất lỏng đi vào đường ống theo một chiều và hạn chế dòng chảy ngược ra ngoài.

Trong hệ thống máy bơm, van đáy thường được đặt ở vị trí thấp nhất của đường ống hút. Khi máy bơm hoạt động, áp suất hút tạo điều kiện để van mở và nước đi qua lưới lọc vào đường ống. Khi máy bơm dừng, van đóng lại, giúp hạn chế nước trong đường ống chảy ngược về nguồn.

Ngoài chức năng một chiều, lưới lọc ở đầu van còn giữ lại một phần rác, cặn hoặc vật thể có kích thước lớn, từ đó giảm nguy cơ chúng đi vào đường ống và gây ảnh hưởng đến máy bơm.

Van đáy thường được sử dụng cho:

• Máy bơm nước dân dụng và công nghiệp.
• Hệ thống cấp nước.
• Hệ thống tưới tiêu.
• Đường ống hút từ bể, hồ, ao hoặc giếng.
• Hệ thống xử lý nước.
• Một số hệ thống bơm chất lỏng công nghiệp
• .



Cấu tạo của van đáy

Tùy từng thiết kế, kích thước và vật liệu, cấu tạo van đáy có thể khác nhau. Tuy nhiên, một sản phẩm phổ biến thường gồm thân van, bộ phận đóng mở, lò xo hoặc cơ cấu định hướng và lưới lọc.

1. Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo thành đường dẫn cho dòng chất lỏng.

Thân van đáy có thể được chế tạo từ nhiều vật liệu như:

• Gang.
• Đồng.
• Inox.
• Thép.
• Nhựa PVC hoặc các loại nhựa kỹ thuật phù hợp.

Vật liệu cần được lựa chọn dựa trên môi chất, áp suất, nhiệt độ và điều kiện môi trường. Ví dụ, với hệ thống nước thông thường có thể sử dụng vật liệu phù hợp với nước sạch; trong môi trường có tính ăn mòn, có thể cân nhắc vật liệu có khả năng chống ăn mòn tốt hơn.

2. Đĩa van hoặc cửa van

Đĩa van là bộ phận trực tiếp thực hiện quá trình đóng mở dòng chảy.

Khi máy bơm tạo lực hút, chênh lệch áp suất tác động lên đĩa van khiến van mở, cho phép nước đi vào đường ống. Khi máy bơm dừng, dòng nước có xu hướng chảy ngược sẽ tác động lên đĩa van và đưa van về trạng thái đóng.

Tùy loại van đáy, bộ phận đóng mở có thể sử dụng dạng đĩa, cửa hoặc cơ cấu van một chiều khác.

3. Lò xo hoặc cơ cấu hỗ trợ đóng van

Một số loại van đáy sử dụng lò xo để hỗ trợ đưa đĩa van về vị trí đóng khi không còn dòng chảy hoặc chênh lệch áp suất cần thiết.

Lò xo cũng góp phần giúp van phản ứng nhanh hơn trong quá trình đóng mở. Tuy nhiên, không phải mọi loại van đáy đều sử dụng lò xo; cấu tạo cụ thể phụ thuộc vào thiết kế của nhà sản xuất.

4. Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bề mặt tiếp xúc của van, hạn chế rò rỉ khi van ở trạng thái đóng.

Vật liệu gioăng cần tương thích với môi chất và điều kiện làm việc. Nếu gioăng bị chai cứng, mòn hoặc hư hỏng, van có thể không đóng kín hoàn toàn và gây hiện tượng tụt nước.

5. Lưới lọc rác

Lưới lọc là một trong những đặc điểm dễ nhận biết nhất của van đáy.

Bộ phận này được bố trí ở đầu hút, có nhiệm vụ ngăn cặn bẩn, lá cây, sỏi đá hoặc các vật thể lớn đi vào đường ống.

Kích thước mắt lưới cần phù hợp với yêu cầu lưu lượng và điều kiện nguồn nước. Nếu mắt lưới quá nhỏ và bị bám nhiều cặn, tiết diện dòng chảy có thể bị giảm, làm tăng tổn thất hút của hệ thống.

Nguyên lý hoạt động của van đáy

Nguyên lý hoạt động của van đáy tương đối đơn giản và chủ yếu dựa trên chênh lệch áp suất giữa hai phía của van.

Khi máy bơm hoạt động

Khi máy bơm bắt đầu hút nước, áp suất phía sau van giảm xuống. Sự chênh lệch áp suất tạo lực tác động lên bộ phận đóng mở, khiến đĩa van được nâng lên hoặc mở ra.

Lúc này, nước từ nguồn đi qua lưới lọc, tiếp tục đi qua thân van và vào đường ống hút để cung cấp cho máy bơm.

Lưới lọc giữ lại những vật thể có kích thước lớn, giúp hạn chế rác đi sâu vào đường ống.

Khi máy bơm dừng

Khi máy bơm ngừng hoạt động, lực hút không còn. Nước trong đường ống có xu hướng chảy ngược xuống nguồn do trọng lực và chênh lệch áp suất.

Dòng chảy ngược tác động lên đĩa van, khiến van đóng lại. Nhờ đó, lượng nước đã có trong đường ống hút được giữ lại trong một mức độ nhất định tùy thiết kế và tình trạng kín của van.

Đây là chức năng đặc biệt quan trọng đối với các hệ thống bơm cần duy trì nước mồi.

Nếu van đáy không kín hoặc bị kẹt bởi cặn bẩn, nước có thể chảy ngược về nguồn. Khi đó, đường ống hút bị mất nước và máy bơm có thể gặp khó khăn khi khởi động lại.

Ứng dụng thực tế của van đáy

Nhờ kết hợp khả năng ngăn dòng chảy ngược và lọc rác, van đáy được sử dụng trong nhiều hệ thống khác nhau.

1. Hệ thống cấp nước

Van đáy thường được lắp tại đầu đường ống hút của máy bơm đặt trong bể chứa, hồ nước hoặc nguồn cấp.

Khi máy bơm hoạt động, van cho phép nước đi vào đường ống. Khi máy bơm dừng, van hạn chế nước chảy ngược và hỗ trợ duy trì nước trong đường ống hút.

2. Hệ thống tưới tiêu nông nghiệp

Trong hệ thống tưới từ ao, hồ, bể chứa hoặc nguồn nước tự nhiên, van đáy giúp hạn chế rác và cặn lớn đi vào đường ống hút.

Thiết bị có thể được sử dụng cho máy bơm phục vụ tưới cây, tưới đồng ruộng, vườn cây hoặc các hệ thống tưới tự động.

3. Hệ thống phòng cháy chữa cháy

Một số hệ thống bơm nước có thể sử dụng các thiết bị kiểm soát dòng chảy phù hợp tại đường hút. Việc lựa chọn van trong hệ thống PCCC phải căn cứ vào thiết kế và tiêu chuẩn kỹ thuật của toàn hệ thống, không nên sử dụng tùy tiện chỉ dựa trên kích thước đường ống.

4. Ngành xử lý nước

Van đáy được sử dụng tại các đường ống hút trong bể chứa, hệ thống lọc và một số thiết bị xử lý nước.

Đối với môi trường có hóa chất hoặc chất lỏng đặc biệt, cần lựa chọn vật liệu thân van, gioăng và lưới lọc tương thích với môi chất.

5. Hệ thống bơm chất lỏng công nghiệp

Trong công nghiệp, van đáy có thể xuất hiện tại các hệ thống hút chất lỏng từ bồn chứa hoặc bể chứa.

Tuy nhiên, không phải mọi loại van đáy đều phù hợp với hóa chất, dầu hoặc chất lỏng có tính ăn mòn. Cần kiểm tra kỹ vật liệu và thông số kỹ thuật trước khi sử dụng.

Van đáy có tác dụng gì?

Có thể tóm tắt các chức năng chính của van đáy như sau:

Thứ nhất, ngăn dòng chảy ngược: giúp hạn chế nước hoặc chất lỏng trong đường ống hút chảy trở lại nguồn khi máy bơm dừng.

Thứ hai, hỗ trợ giữ nước mồi: đặc biệt hữu ích đối với một số hệ thống máy bơm cần duy trì nước trong đường hút.

Thứ ba, lọc rác: lưới lọc giúp hạn chế các vật thể lớn đi vào đường ống và máy bơm.

Thứ tư, bảo vệ thiết bị: giảm nguy cơ rác hoặc vật thể lạ đi vào máy bơm, qua đó góp phần hạn chế sự cố trong quá trình vận hành.

Cách chọn van đáy phù hợp

Để lựa chọn đúng van đáy, cần xem xét một số yếu tố quan trọng.

Kích thước đường ống

Kích thước van phải tương thích với đường ống hút. Các kích thước thường được lựa chọn theo đường kính danh nghĩa của hệ thống.

Vật liệu chế tạo

Cần lựa chọn vật liệu dựa trên nguồn nước hoặc môi chất. Với nước sạch có thể sử dụng loại vật liệu phù hợp với nước; với môi trường ăn mòn cần cân nhắc vật liệu có khả năng chống ăn mòn.

Lưu lượng

Lưới lọc và tiết diện dòng chảy bên trong van có ảnh hưởng đến tổn thất áp suất. Vì vậy, cần lựa chọn van có kích thước phù hợp với lưu lượng yêu cầu.

Áp suất làm việc

Van cần đáp ứng được áp suất và điều kiện vận hành của hệ thống. Không nên lựa chọn chỉ dựa trên kích thước mà bỏ qua thông số áp suất.

Kích thước mắt lưới

Nếu nguồn nước chứa nhiều rác hoặc cặn, cần chú ý đến khả năng lọc của lưới. Đồng thời phải có phương án vệ sinh định kỳ để tránh lưới bị tắc.

Lưu ý khi lắp đặt và sử dụng van đáy

Van đáy thường được lắp ở đầu cuối của đường ống hút và đặt theo đúng chiều dòng chảy mà nhà sản xuất quy định. Trước khi lắp, cần vệ sinh đường ống và kiểm tra van để đảm bảo không có dị vật bên trong.

Trong quá trình sử dụng, nên kiểm tra định kỳ lưới lọc. Nếu lưới bị bám quá nhiều rác, lưu lượng hút có thể giảm và máy bơm phải làm việc khó khăn hơn.

Nếu máy bơm thường xuyên bị mất nước mồi, cần kiểm tra van đáy cùng toàn bộ đường ống hút để xác định nguyên nhân. Không nên mặc định rằng nguyên nhân chỉ nằm ở van, bởi rò rỉ tại các mối nối hoặc đường ống cũng có thể khiến hệ thống mất khả năng giữ nước.

FAQ về van đáy

Van đáy dùng để làm gì?

Van đáy chủ yếu được sử dụng ở đầu đường ống hút để hạn chế dòng chảy ngược và lọc rác, đồng thời hỗ trợ duy trì nước trong đường ống đối với các hệ thống bơm phù hợp.

Van đáy có phải van một chiều không?

Về nguyên lý, van đáy có chức năng một chiều nhưng thường được thiết kế tích hợp thêm lưới lọc rác ở đầu hút.

Van đáy lắp ở đâu?

Van đáy thường được lắp tại đầu cuối của đường ống hút, đặt trong bể, hồ, giếng hoặc nguồn chất lỏng cần hút.

Vì sao máy bơm vẫn bị mất nước mồi dù đã có van đáy?

Có thể do van đáy bị hở, gioăng làm kín bị hỏng, lưới lọc bị kẹt hoặc đường ống hút có vị trí rò rỉ. Cần kiểm tra toàn bộ đường hút để xác định chính xác nguyên nhân.

Có cần vệ sinh van đáy không?

Có. Lưới lọc có thể tích tụ rác và cặn sau một thời gian sử dụng. Việc kiểm tra, vệ sinh định kỳ giúp duy trì khả năng hút và giảm tổn thất dòng chảy.

Kết luận

Van đáy là thiết bị quan trọng trong nhiều hệ thống bơm và đường ống hút, đặc biệt khi cần hạn chế dòng chảy ngược, hỗ trợ giữ nước mồi và ngăn rác đi vào đường ống. Với cấu tạo gồm thân van, bộ phận đóng mở, gioăng làm kín và lưới lọc, thiết bị có thể đáp ứng nhiều nhu cầu sử dụng khác nhau.

Khi lựa chọn van đáy, cần quan tâm đến kích thước đường ống, vật liệu, lưu lượng, áp suất, môi chất và kích thước mắt lưới. Đồng thời, việc lắp đặt đúng chiều dòng chảy và vệ sinh lưới lọc định kỳ sẽ giúp van hoạt động ổn định, góp phần bảo vệ máy bơm và nâng cao hiệu quả vận hành của toàn hệ thống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Van đáy
