Van điện từ hơi là gì và tại sao được dùng nhiều trong hệ thống hơi?

Trong các hệ thống hơi công nghiệp, kỹ thuật viên thường xuyên phải đối mặt với yêu cầu cấp hơi tự động, đóng hoặc ngắt hơi linh hoạt theo tín hiệu điều khiển từ tủ điện cho các thiết bị như máy sấy, nồi hơi hay các dây chuyền sản xuất phức tạp. Nếu sử dụng các loại van không phù hợp, hệ thống rất dễ gặp phải tình trạng rò rỉ hơi, đóng mở không ổn định, cuộn coil nhanh hỏng, gây ảnh hưởng xấu đến các thiết bị phía sau và tiềm ẩn nguy cơ mất an toàn nghiêm trọng khi vận hành ở điều kiện nhiệt độ, áp suất cao.

Để giải quyết triệt để bài toán này, van điện từ hơi (hay còn gọi là solenoid valve hơi) xuất hiện như một giải pháp đóng mở dòng hơi tự động hiệu quả và chính xác. Tuy nhiên, việc lựa chọn thiết bị này đòi hỏi sự cân nhắc kỹ lưỡng về nhiều tiêu chí kỹ thuật thay vì chỉ chọn mua theo cảm tính.

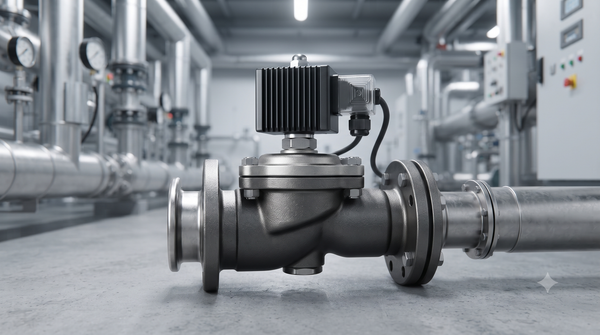

Van điện từ hơi là gì?

Van điện từ hơi là thiết bị dùng cuộn coil điện từ để điều khiển đóng hoặc mở dòng hơi trong đường ống khi nhận tín hiệu điện. Loại van này được thiết kế để làm việc với môi chất hơi ở điều kiện nhiệt độ và áp suất phù hợp với thông số kỹ thuật của từng model.

Thuật ngữ “điện từ” ám chỉ cơ chế sử dụng dòng điện sinh ra từ trường để dịch chuyển lõi van, còn chữ “hơi” ở đây phần lớn chỉ hơi nước nóng trong các hệ thống nhiệt công nghiệp. Một điểm mấu chốt kỹ thuật mà người vận hành cần lưu ý là không nên mặc định mọi van điện từ đều sử dụng được cho hơi nóng. Khác biệt cơ bản giữa van điện từ dùng cho nước thông thường và van dùng cho hơi nằm ở cấu trúc vật liệu gioăng, khả năng chịu nhiệt của cuộn coil và thiết kế cơ học bên trong.

Nguyên lý hoạt động của van điện từ hơi

Quy trình vận hành chuẩn của van điện từ dùng cho hơi diễn ra theo trình tự:

• Cấp điện → coil tạo từ trường → tác động lên lõi van (plunger) → thay đổi trạng thái đóng/mở → hơi đi qua hoặc bị ngắt.

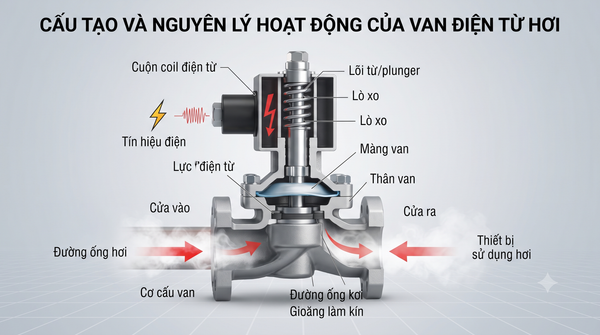

Hệ thống cơ khí bên trong bao gồm các bộ phận chính: cuộn coil điện từ, lõi từ, lò xo đàn hồi, màng van hoặc piston (tùy thiết kế), cửa vào – cửa ra và gioăng làm kín. Tùy thuộc vào thiết kế ban đầu, van được chia thành hai trạng thái:

• Thường đóng (NC - Normally Closed): Khi chưa cấp điện, van đóng; khi cấp điện, van mở để hơi đi qua.

• Thường mở (NO - Normally Open): Khi chưa cấp điện, van mở; khi cấp điện, van sẽ đóng lại để ngắt dòng hơi.

Vì sao van điện từ hơi cần loại gioăng và vật liệu phù hợp?

Nhiệt độ và điều kiện làm việc của hơi nước công nghiệp có thể cao hơn rất nhiều so với nước thông thường. Nếu sử dụng gioăng cao su thông thường, nhiệt độ cao sẽ làm nhanh chóng làm lão hóa, nứt vỡ hoặc biến dạng gioăng, dẫn đến xì hơi và mất độ kín. Do đó, các dòng van hơi điện từ chất lượng cao luôn đòi hỏi vật liệu gioăng chuyên dụng như Teflon (PTFE) hoặc Viton để đảm bảo khả năng chịu nhiệt và tuổi thọ dài lâu.

Cấu tạo van điện từ hơi gồm những bộ phận nào?

Cấu trúc cơ khí của một chiếc van điện từ hơi nước được chia thành các thành phần phối hợp nhịp nhàng:

Trong hệ thống hệ thống đường hơi, cuộn coil, gioăng làm kín, thân van và cơ cấu đóng mở là những vị trí chịu tải nặng nhất. Việc lựa chọn sai vật liệu ở bất kỳ bộ phận nào trong số này cũng có thể khiến toàn bộ thiết bị bị tê liệt.

Các loại van điện từ hơi phổ biến

1. Phân loại theo trạng thái hoạt động

• Van điện từ thường đóng – NC: Là lựa chọn phổ biến nhất khi cần ngắt dòng hơi tự động ở trạng thái an toàn (khi mất điện, van tự đóng lại).

• Van điện từ thường mở – NO: Phù hợp với các hệ thống yêu cầu dòng hơi phải luôn được duy trì thông suốt trong điều kiện vận hành bình thường.

2. Phân loại theo vật liệu thân van

• Van đồng: Phổ biến, giá thành hợp lý, phù hợp với các hệ thống hơi áp suất và nhiệt độ vừa phải.

• Van inox: Khả năng chống ăn mòn tốt, chịu nhiệt độ và áp suất cao, thường dùng trong thực phẩm, dược phẩm hoặc môi trường khắc nghiệt.

  Lưu ý: Không phải cứ van inox là luôn tốt hơn van đồng; việc lựa chọn phải dựa trên sự tương thích toàn diện về nhiệt độ, áp suất và môi trường thực tế.

3. Phân loại theo kiểu kết nối

• Kiểu kết nối ren: Thường dùng cho các đường ống có kích thước nhỏ đến trung bình (từ DN15 đến DN50).

• Kiểu kết nối mặt bích: Dành cho các đường ống lớn, đảm bảo độ chắc chắn và chịu áp lực cao.

4. Phân loại theo cơ cấu truyền động

• Van tác động trực tiếp: Đóng mở hoàn toàn dựa vào lực từ trường của coil, không phụ thuộc vào chênh áp.

• Van pilot (gián tiếp): Sử dụng chênh lệch áp suất của dòng hơi để đóng mở, phù hợp cho đường ống lớn và lưu lượng cao.

Thông số van điện từ hơi cần quan tâm khi lựa chọn

Để đảm bảo hiệu quả chuyển đổi và độ bền thiết bị, kỹ sư cần phân tích kỹ các thông số cốt lõi sau:

1. Kích thước van – DN: Phổ biến từ DN15, DN20, DN25, DN32, DN40 đến DN50... Tuy nhiên, không nên chọn van chỉ dựa vào đường kính ống; cần xét thêm lưu lượng yêu cầu và điều kiện vận hành.

2. Áp suất làm việc: Cần kiểm tra áp suất tối đa, áp suất tối thiểu (với van gián tiếp) và đặc biệt là mức chênh áp trước và sau van.

3. Nhiệt độ làm việc: Đây là thông số quan trọng bậc nhất. Phải kiểm tra nhiệt độ môi chất hơi, nhiệt độ môi trường xung quanh, cùng khả năng chịu nhiệt của gioăng, thân van và coil điện từ.

4. Điện áp coil: Có thể gặp các dải điện áp như 12V DC, 24V DC, 24V AC, 110V AC hay 220V AC. Tuyệt đối không tự động mặc định coil 220V nếu nguồn điện thực tế tại tủ điều khiển khác biệt.

5. Vật liệu thân van và cơ chế van: Đồng hay inox, kết hợp dạng NC hay NO, tác động trực tiếp hay gián tiếp.

Tại sao van điện từ hơi phải quan tâm đến nhiệt độ và áp suất?

Mối quan hệ giữa nhiệt độ, áp suất và đặc tính của hơi nước tạo ra những yêu cầu khắt khe về mặt thiết kế. Hơi nước ở nhiệt độ cao mang theo năng lượng lớn có thể làm biến tính nhanh chóng các loại nhựa hoặc cao su kém chất lượng.

Bên cạnh đó, áp suất cao đòi hỏi lực ép cơ học và độ dày thân van lớn để duy trì khả năng làm kín, ngăn ngừa hiện tượng xì hơi qua gioăng. Chênh lệch áp suất trước và sau van cũng quyết định trực tiếp đến việc van có thể tự mở hoặc đóng bình thường hay không (đặc biệt đối với dòng van pilot). Nếu bỏ qua các yếu tố này, van hơi công nghiệp sẽ nhanh chóng bị rò rỉ, cháy cuộn coil hoặc không thể đóng kín sau một thời gian ngắn vận hành.

Van điện từ hơi thường đóng và thường mở khác nhau như thế nào?

Việc lựa chọn giữa NC hay NO phải dựa trên logic an toàn tổng thể của dây chuyền sản xuất chứ không nên dựa vào thói quen mua hàng.

So sánh van điện từ hơi với các loại van điều khiển khác

Nhấn mạnh rằng van điện từ phù hợp nhất khi nhu cầu chính là đóng hoặc mở hoàn toàn dòng hơi theo tín hiệu điện, và không nên mặc định nó là lựa chọn tối ưu cho mọi bài toán điều tiết lưu lượng phức tạp.

Ứng dụng thực tế

• Hệ thống nồi hơi (Boiler): Van thực hiện nhiệm vụ cấp nước bổ sung hoặc đóng ngắt dòng hơi chính từ lò hơi đi đến các nhánh phụ tải một cách tự động.

• Dây chuyền sản xuất công nghiệp & Máy sấy: Kiểm soát lưu lượng hơi cấp vào các buồng sấy, lô sấy vải trong dệt may hoặc sấy nông sản để duy trì nhiệt độ sấy chuẩn xác.

• Thiết bị gia nhiệt & Máy hấp công nghiệp: Đóng ngắt dòng hơi theo chu trình thời gian của mẻ sản xuất trong nhà máy thực phẩm, dược phẩm.

• Hệ thống HVAC: Điều tiết hơi nóng cho các dàn trao đổi nhiệt (ahau/coil sưởi) trong các tòa nhà lớn hoặc nhà xưởng yêu cầu điều hòa không khí kết hợp sưởi ấm.

Khi nào nên sử dụng van điện từ hơi?

Doanh nghiệp nên cân nhắc đầu tư van điện từ hơi khi hệ thống thỏa mãn các điều kiện:

• Cần tự động hóa hoàn toàn việc đóng/mở dòng hơi mà không cần thao tác thủ công bằng tay.

• Cần tích hợp tín hiệu điều khiển trực tiếp từ PLC hoặc tủ điện trung tâm.

• Yêu cầu thời gian đóng mở nhanh chóng theo nhịp làm việc của dây chuyền sản xuất.

Ngược lại, nếu quy trình đòi hỏi phải điều tiết lưu lượng hơi nhỏ giọt hoặc thay đổi liên tục một cách chính xác, các dòng van điều khiển tuyến tính sẽ là phương án thay thế phù hợp hơn.

Những sai lầm thường gặp khi chọn van điện từ hơi

1. Chọn van chỉ theo kích thước DN: Xem nhẹ các yếu tố lưu lượng và áp suất thực tế, dẫn đến tình trạng chọn van quá nhỏ gây nghẽn hơi hoặc quá lớn gây lãng phí.

2. Dùng van điện từ nước cho đường hơi: Đây là sai lầm nguy hiểm do không kiểm tra khả năng chịu nhiệt của gioăng, làm van bị hỏng hóc gần như ngay lập tức.

3. Chỉ quan tâm đến giá thành: Mua các loại van giá rẻ không rõ nguồn gốc khiến chi phí dừng máy và thay thế liên tục vượt xa khoản tiền tiết kiệm ban đầu.

4. Không kiểm tra điện áp coil: Dẫn đến tình trạng cuộn coil bị cháy ngay khi cấp nguồn do lệch điện áp (ví dụ cấp 220V cho coil 24V).

5. Không xác định rõ trạng thái NC hay NO: Làm cho logic vận hành an toàn của toàn bộ hệ thống bị đảo ngược khi xảy ra sự cố mất điện.

6. Lắp ngược hướng dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van, khiến áp lực hơi đẩy ngược màng van và làm van không thể đóng kín.

7. Bỏ qua điều kiện môi trường lắp đặt: Lắp đặt ở nơi ẩm ướt, nhiều nước ngưng tụ mà không có biện pháp bảo vệ coil điện từ, gây chập cháy.



Hướng dẫn / Checklist

Cách chọn van điện từ hơi phù hợp (Quy trình 7 bước)

• Bước 1: Xác định chính xác môi chất (hơi nước hay các loại khí/dầu gia nhiệt khác).

• Bước 2: Xác định mức nhiệt độ làm việc tối đa và tối thiểu của hơi.

• Bước 3: Xác định áp suất làm việc và chênh áp của hệ thống.

• Bước 4: Xác định lưu lượng hơi cần thiết để quy đổi kích cỡ.

• Bước 5: Lựa chọn đường kính DN và kiểu kết nối (ren hay mặt bích).

• Bước 6: Chọn vật liệu thân van (đồng/inox) và vật liệu gioăng (PTFE/Viton).

• Bước 7: Chọn điện áp coil (220V, 24V...) và trạng thái van (NC hay NO).

Mẹo chuyên gia: Khi đặt hàng cho hệ thống thực tế, bạn nên cung cấp cho nhà cung cấp đầy đủ các thông số: môi chất + DN + áp suất + nhiệt độ + điện áp + kiểu kết nối + lưu lượng để được tư vấn chính xác nhất.

Hướng dẫn lắp đặt van điện từ hơi đúng cách

• Kiểm tra kỹ model và thôngbáo trên nhãn van trước khi tiến hành lắp đặt.

• Quan sát chiều mũi tên in nổi trên thân van để lắp đúng hướng dòng chảy môi chất.

• Làm sạch hoàn toàn đường ống, loại bỏ mạt hàn, rỉ sét trước khi kết nối van.

• Đảm bảo đường ống được kẹp đỡ cố định độc lập, tránh tạo lực uốn cơ học nặng nề lên thân van.

• Kiểm tra kỹ hệ thống điện, độ cách điện trước khi cấp nguồn vận hành.

• Đối với hệ thống hơi, luôn bố trí bẫy hơi (steam trap) trước van để xả nước ngưng, tránh hiện tượng thủy kích phá hỏng màng van.

Checklist trước khi mua van điện từ hơi

• ☐ Môi chất chính xác là hơi nước nóng

• ☐ Kích thước đường ống (DN) phù hợp

• ☐ Lưu lượng hơi đáp ứng yêu cầu phụ tải

• ☐ Áp suất làm việc nằm trong giới hạn cho phép của van

• ☐ Nhiệt độ hơi phù hợp với giới hạn chịu nhiệt

• ☐ Vật liệu thân van (Đồng/Inox) tương thích

• ☐ Vật liệu gioăng chịu nhiệt tốt (PTFE/Viton)

• ☐ Điện áp coil đúng với nguồn cấp thực tế (220V, 24V...)

• ☐ Lựa chọn đúng van Thường đóng (NC) hoặc Thường mở (NO)

• ☐ Kiểu kết nối ren hoặc mặt bích khớp với đường ống

• ☐ Yêu cầu về chứng từ chất lượng CO/CQ từ nhà cung cấp

Câu hỏi thường gặp về van điện từ hơi

Van điện từ hơi là gì?

Van điện từ hơi là thiết bị tự động sử dụng cuộn coil điện từ để đóng hoặc mở dòng chảy của hơi nước trong đường ống công nghiệp dựa trên tín hiệu điện điều khiển.

Van điện từ nước có dùng cho hơi được không?

Không nên mặc định sử dụng thay thế. Phải kiểm tra rõ thông số nhiệt độ, áp suất, vật liệu gioăng và khả năng chịu nhiệt của model cụ thể vì nước thông thường không thể phá hủy gioăng nhanh như hơi nóng.

Nên chọn van điện từ hơi thường đóng hay thường mở?

Việc lựa chọn phụ thuộc hoàn toàn vào trạng thái an toàn mong muốn của hệ thống khi mất điện và logic vận hành thực tế của dây chuyền.

Van điện từ hơi có những kích thước nào?

Tùy thuộc vào từng dòng sản phẩm và thương hiệu, kích thước rất đa dạng từ các cỡ nhỏ DN15, DN20 đến các dải đường kính lớn hơn dạng mặt bích.

Làm sao chọn van điện từ hơi phù hợp?

Cần tuân thủ quy trình xác định lần lượt các yếu tố: môi chất, nhiệt độ, áp suất, lưu lượng, kích thước DN, vật liệu, điện áp coil, kiểu kết nối và cơ cấu NC/NO.

Chọn đúng van điện từ hơi để hệ thống vận hành ổn định

Việc đầu tư thiết bị điều khiển tự động cho hệ thống nhiệt đòi hỏi sự chuẩn xác từ các yếu tố cốt lõi bao gồm nhiệt độ – áp suất – lưu lượng – vật liệu. Bên cạnh đó, các kỹ sư cũng cần xem xét thêm kích thước DN, điện áp coil, trạng thái NC/NO, kiểu kết nối và điều kiện lắp đặt thực tế để đảm bảo thiết bị hoạt động bền bỉ theo thời gian.

Cần tư vấn chuyên sâu về giải pháp kỹ thuật hoặc nhận báo giá chi tiết? Hãy gửi ngay thông số hệ thống đường hơi của bạn để đội ngũ chuyên gia hỗ trợ đề xuất model van điện từ hơi phù hợp và tối ưu chi phí nhất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Van Điện Từ Hơi
