Van Gió Tay Gạt: Giải Pháp Kiểm Soát Lưu Lượng Không Khí Tối Ưu Cho Hệ Thống HVAC

Trong các hệ thống thông gió, điều hòa không khí (HVAC) hoặc hệ thống hút khói công nghiệp, việc điều chỉnh lưu lượng gió chính xác là yếu tố quyết định trực tiếp đến hiệu quả vận hành tổng thể. Nếu lưu lượng không được kiểm soát chặt chẽ, hệ thống có thể hoạt động kém hiệu quả, tiêu tốn năng lượng điện năng đáng kể và gây ra hiện tượng mất cân bằng áp suất giữa các khu vực.

Đó là lý do van gió tay gạt được sử dụng rộng rãi như một thiết bị không thể thiếu, giúp điều chỉnh lưu lượng gió một cách đơn giản, nhanh chóng và tối ưu chi phí đầu tư.

Kiến thức nền

Van gió tay gạt là gì?

Van gió tay gạt (thường được gọi là manual volume damper) là một thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống gió, có chức năng chính là điều chỉnh, kiểm soát hoặc đóng ngắt lưu lượng không khí di chuyển qua các nhánh ống.

Thiết bị này đóng vai trò cốt lõi trong việc cân bằng áp suất và phân bổ lượng gió tươi, gió hồi cho từng khu vực riêng biệt trong mạng lưới HVAC. Khác với các dòng van chặn gió thông thường chỉ có hai trạng thái đóng hoặc mở hoàn toàn, van gió tay gạt cho phép người vận hành tinh chỉnh linh hoạt nhiều cấp độ góc mở khác nhau tùy theo nhu cầu thực tế của công trình, từ các tòa nhà thương mại cho đến nhà máy công nghiệp nặng.

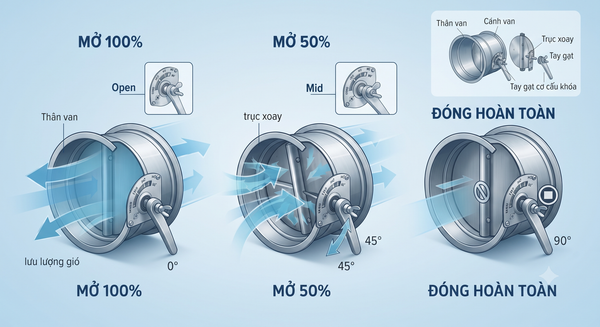

Nguyên lý hoạt động của van gió tay gạt

Cơ chế vận hành của van dựa trên sự tác động cơ học trực tiếp từ người dùng thông qua tay gạt bên ngoài thân van:

• Khi người dùng thao tác gạt tay cầm, trục van sẽ quay và truyền chuyển động trực tiếp làm thay đổi góc mở của cánh van bên trong đường ống.

• Việc xoay cánh van làm thay đổi tiết diện thông khí hiệu dụng của đường ống.

• Khi tiết diện bị thu hẹp hoặc mở rộng, lưu lượng dòng khí đi qua sẽ được kiểm soát tương ứng.

• Sự thay đổi này đồng thời tác động đến vận tốc gió và mức độ sụt áp cục bộ tại vị trí lắp đặt van.

Tại sao thay đổi góc mở cánh van lại giúp điều chỉnh lưu lượng gió? Khi góc mở của cánh van thay đổi từ 0° (mở hoàn toàn) đến 90° (đóng kín), trở lực đường ống tại vị trí đó tăng lên, làm giảm vận tốc và lưu lượng khối khí đi qua theo các định luật cơ học lưu chất.

Cấu tạo van gió tay gạt

Một bộ van gió tay gạt tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Khung định hình chính, thường có dạng tròn hoặc vuông, làm điểm tựa chịu lực cho toàn bộ cấu trúc.

• Cánh van: Bộ phận trực tiếp chắn dòng không khí, có thể là dạng một cánh đơn hoặc hệ thống nhiều cánh song song.

• Tay gạt: Cần gạt cơ học bên ngoài giúp người vận hành dễ dàng thay đổi góc độ.

• Trục van: Thanh kim loại nối từ tay gạt xuyên qua thân để truyền lực xoay trực tiếp vào cánh van.

• Giá đỡ và chốt khóa: Cố định vị trí tay gạt ở góc mở mong muốn, ngăn chặn hiện tượng tự xoay do rung động của dòng khí.

• Gioăng làm kín (nếu có): Tăng độ khít, hạn chế thất thoát không khí khi van đóng kín.

Phân tích chuyên sâu

Phân loại van gió tay gạt

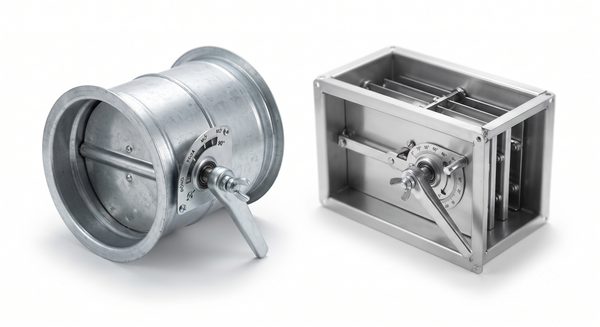

• Theo hình dạng: Bao gồm van gió tròn, van gió vuông và van gió chữ nhật, thiết kế tương thích hoàn hảo với biên dạng của hệ thống ống gió.

• Theo vật liệu chế tạo: Đa dạng từ tôn mạ kẽm thông dụng, thép sơn tĩnh điện, nhôm định hình cho đến các dòng van gió inox cao cấp như inox 201 hoặc inox 304 chống ăn mòn tuyệt đối.

• Theo chức năng: Phân loại thành van điều chỉnh lưu lượng (volume damper), van chặn gió, van cân bằng gió, bao gồm cấu trúc van một cánh hoặc van nhiều cánh.

Thông số kỹ thuật quan trọng

Khi lựa chọn thiết bị, các kỹ sư hệ thống cần đặc biệt quan tâm đến các thông số kỹ thuật:

• Kích thước danh định: Kích thước dạng DN hoặc milimét (mm) tương ứng hoàn toàn với kích thước ống gió.

• Áp suất và nhiệt độ làm việc: Giới hạn chịu áp lực tĩnh và biên độ nhiệt độ của dòng khí.

• Độ dày vật liệu và độ kín: Quyết định độ bền cơ học và hiệu suất chống rò rỉ khí.

Tại sao cần chọn đúng kích thước van theo kích thước ống gió? Việc chọn đúng kích thước giúp đảm bảo mối nối khít hoàn hảo, tránh tình trạng rò rỉ áp suất khí nén tại điểm tiếp giáp và duy trì hiệu suất lưu thông tối ưu cho toàn bộ hệ thống thông gió.

Ưu điểm của van gió tay gạt

Sở hữu cấu trúc cơ khí đơn giản, thiết bị mang lại nhiều lợi ích thiết thực: chi phí đầu tư thấp, dễ dàng vận hành thủ công mà không phụ thuộc vào nguồn điện, bảo trì đơn giản, tuổi thọ cơ học cao, dễ dàng thay thế khi cần thiết và tương thích hoàn hảo với mọi hệ thống van gió HVAC cơ bản.

Nhược điểm

Bên cạnh những ưu điểm vượt trội, van điều khiển thủ công vẫn tồn tại một số hạn chế: mọi thao tác điều chỉnh đều thực hiện bằng tay, không hỗ trợ điều khiển từ xa, không phù hợp với các hệ thống tự động hóa tòa nhà thông minh (BMS) và độ chính xác khi cân bằng lưu lượng thấp hơn so với các dòng van điều khiển điện tử tự động.

So sánh van gió tay gạt với các loại van khác

Khi nào nên chọn từng loại van? Nếu công trình của bạn là hệ thống thông gió cục bộ, ngân sách đầu tư tối ưu và ít cần thay đổi trạng thái vận hành thường xuyên, van gió tay gạt là sự lựa chọn hoàn hảo. Ngược lại, các khu vực cần tự động hóa cao nên ưu tiên van điều khiển điện.

Ứng dụng thực tế

Van gió tay gạt được sử dụng ở đâu?

Thiết bị hiện diện dày đặc trong các công trình hiện đại:

• Hệ thống điều hòa không khí trung tâm HVAC tại các trung tâm thương mại lớn.

• Mạng lưới thông gió, cấp gió tươi và hút khói tại nhà máy, xưởng sản xuất công nghiệp.

• Hệ thống phòng sạch y tế, bệnh viện, phòng thí nghiệm đòi hỏi kiểm soát áp suất nghiêm ngặt.

• Hệ thống thông gió tầng hầm tòa nhà, khách sạn và các khu vực dịch vụ công cộng.

Khi nào nên sử dụng van gió tay gạt?

Bạn nên lắp đặt dòng van này khi cần điều chỉnh lưu lượng gió cho từng nhánh nhỏ, cân bằng lưu lượng không khí giữa các phòng, dễ dàng đóng mở nhanh một nhánh ống gió khi cần bảo trì, hoặc cô lập tạm thời một khu vực cụ thể để sửa chữa kỹ thuật mà không làm ảnh hưởng đến toàn bộ hệ thống.

Những sai lầm thường gặp

Nhiều đơn vị thi công thường mắc phải các lỗi phổ biến như: chọn sai kích thước so với đường ống; sử dụng sai vật liệu dẫn đến nhanh hoen gỉ trong môi trường ẩm; lắp ngược chiều hướng gió; bỏ qua bước cân chỉnh lưu lượng sau khi lắp đặt; quên bảo trì định kỳ làm kẹt trục cánh van; hoặc siết tay gạt quá chặt gây biến dạng cơ cấu khóa. Hậu quả là hệ thống bị mất cân bằng gió nghiêm trọng, phát ra tiếng ồn khó chịu và lãng phí điện năng vận hành.

Hướng dẫn lựa chọn và lắp đặt

Hướng dẫn lựa chọn van gió tay gạt (Checklist)

•  Xác định chính xác lưu lượng gió yêu cầu của từng nhánh ống.

•  Đo đạc kỹ kích thước đường ống gió (tròn hoặc vuông).

•  Lựa chọn vật liệu phù hợp với môi trường (tôn mạ kẽm hoặc inox).

•  Chọn kiểu dáng van tương thích với kết cấu không gian lắp đặt.

•  Kiểm tra giới hạn nhiệt độ và yêu cầu độ kín của hệ thống.

•  Ưu tiên lựa chọn sản phẩm từ các nhà sản xuất uy tín đạt tiêu chuẩn kỹ thuật.



Hướng dẫn lắp đặt và bảo trì

• Kiểm tra kỹ kích thước thực tế trước khi đưa van vào vị trí lắp đặt trên đường ống.

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy của không khí.

• Siết đều các bu lông kết nối mặt bích để đảm bảo độ chắc chắn và kín khít tuyệt đối.

• Kiểm tra độ kín của mối nối và vận hành thử tay gạt để đảm bảo cánh van quay trơn tru.

• Thực hiện kiểm tra định kỳ hàng năm, vệ sinh sạch sẽ bề mặt cánh van khỏi bụi bẩn tích tụ.

FAQ

• Van gió tay gạt là gì?

  Đây là thiết bị cơ khí lắp trên đường ống gió, dùng tay gạt thủ công để điều chỉnh góc mở cánh van nhằm kiểm soát lưu lượng không khí trong hệ thống HVAC.

• Van gió tay gạt khác gì van điều khiển điện?

  Van tay gạt vận hành thủ công, giá thành thấp, phù hợp hệ thống cơ bản; trong khi van điều khiển điện hoạt động tự động bằng motor, tích hợp hệ thống thông minh nhưng chi phí cao hơn nhiều.

• Nên chọn van gió tròn hay van gió vuông?

  Việc lựa chọn phụ thuộc vào hình dạng đường ống thực tế của công trình; van tròn thường dùng cho ống xoắn mềm hoặc ống cứng tròn, còn van vuông lắp cho hệ thống ống tôn chữ nhật.

• Van gió tay gạt có chịu được nhiệt độ cao không?

  Tùy thuộc vào vật liệu chế tạo; các loại làm từ tôn mạ kẽm hoặc inox có thể chịu được nhiệt độ tiêu chuẩn của hệ thống thông gió và hệ thống hút khói PCCC thông thường.

• Bao lâu nên bảo trì van gió tay gạt?

  Nên tiến hành kiểm tra, tra dầu mỡ trục quay và vệ sinh định kỳ từ 6 đến 12 tháng một lần để đảm bảo van luôn vận hành nhẹ nhàng, chính xác.

Kết luận

Van gió tay gạt là thiết bị điều chỉnh lưu lượng gió đơn giản, hiệu quả và có chi phí đầu tư thấp, được sử dụng rộng rãi trong các hệ thống HVAC, thông gió và hút khói. Việc lựa chọn đúng kích thước, vật liệu và kiểu van sẽ giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì.
