Van Hút Là Gì? Tại Sao Máy Bơm Luôn Cần Van Hút (Foot Valve)?

Trong quá trình vận hành hệ thống bơm nước, một trong những sự cố gây ám ảnh nhất cho các kỹ thuật viên và người sử dụng là hiện tượng máy bơm bị mất nước mồi. Bạn khởi động bơm, động cơ vẫn chạy, nhưng tuyệt nhiên không có giọt nước nào được đẩy lên. Hệ quả là bạn phải mất thời gian mồi lại nước thủ công, hoặc tệ hơn, cánh bơm và động cơ bị hư hỏng nặng nề do chạy khô quá lâu.

Để giải quyết triệt để vấn đề này, các chuyên gia luôn khuyến cáo sử dụng một thiết bị nhỏ nhưng mang tính quyết định: van hút. Vậy van hút là gì? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng phân tích chuyên sâu ngay trong bài viết dưới đây.

Tại Sao Đường Hút Của Máy Bơm Luôn Cần Van Hút?

Trong các hệ thống cấp nước sinh hoạt, xử lý nước thải công nghiệp hay mạng lưới tưới tiêu nông nghiệp, van hút đóng vai trò như một "người gác cổng" mẫn cán trên đường ống.

Thực tế vận hành cho thấy, khi máy bơm dừng hoạt động, cột nước bên trong đường ống hút luôn có xu hướng chảy ngược trở lại nguồn (bể chứa, giếng khoan) do tác động của trọng lực. Nếu không có thiết bị giữ lại, toàn bộ lượng nước mồi sẽ thất thoát hoàn toàn. Khi bơm khởi động lại vào lần sau, không khí sẽ lấp đầy buồng bơm, dẫn đến tình trạng bơm không lên nước.

Nếu không lắp đặt van hút, hệ thống của bạn sẽ liên tục đối mặt với:

• Mất nước mồi thường xuyên: Buộc người vận hành phải can thiệp mồi bơm thủ công, gây lãng phí thời gian và sức lao động.

• Giảm tuổi thọ thiết bị: Hiện tượng chạy khô (dry running) làm tăng ma sát, sinh nhiệt cục bộ gây cháy phớt, hỏng cánh bơm hoặc cháy động cơ.

• Tăng chi phí vận hành: Hiệu suất bơm giảm sút, tiêu hao điện năng vô ích và phát sinh chi phí sửa chữa, thay thế linh kiện không đáng có.

Chính vì vậy, van hút là một khoản đầu tư nhỏ nhưng mang lại giá trị bảo vệ khổng lồ cho toàn bộ hệ thống máy bơm.

Van Hút Là Gì?

Van hút (tên tiếng Anh là Foot Valve) là một loại van công nghiệp chuyên dụng được lắp đặt ở vị trí dưới cùng (đầu hút) của đường ống hút máy bơm. Chức năng chính của thiết bị này là chỉ cho phép dòng lưu chất chảy theo một chiều từ bể chứa vào đường ống, đồng thời ngăn chặn tuyệt đối hiện tượng nước chảy ngược về nguồn khi máy bơm ngừng hoạt động.

Trong giới kỹ thuật, thiết bị này còn được biết đến với nhiều tên gọi khác như:

• Van chân

• Van hút đáy

• Van chân máy bơm

• Van một chiều đầu hút (có lưới lọc)

• Chõ bơm (cách gọi dân dã tại Việt Nam)

Vai trò cốt lõi của van hút:

• Giữ nước mồi (chống tụt nước): Đảm bảo buồng bơm luôn có sẵn nước để tạo áp suất hút cho lần khởi động tiếp theo.

• Bảo vệ toàn diện: Hạn chế triệt để rủi ro máy bơm chạy khô.

• Lọc rác sơ bộ: Ngăn chặn các mảnh vỡ, rác thải lớn lọt vào làm kẹt cánh bơm.

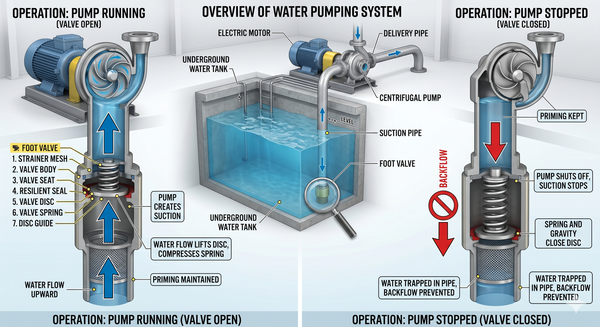

Nguyên Lý Hoạt Động Của Van Hút

Van hút thực chất là sự kết hợp hoàn hảo giữa cơ chế của van một chiều và lưới lọc rác. Nguyên lý vận hành của thiết bị này hoàn toàn tự động dựa trên sự chênh lệch áp suất, cụ thể như sau:

Khi máy bơm hoạt động:

Động cơ quay kéo theo cánh bơm quay, tạo ra một vùng áp suất âm (lực hút) tại đường ống đầu vào. Lực hút này thắng được trọng lượng của đĩa van và lực ép của lò xo (nếu có), kéo đĩa van di chuyển lên trên hoặc mở lật sang một bên. Trạng thái mở van được thiết lập, lưu chất dễ dàng đi qua màng lọc, xuyên qua thân van và di chuyển lên máy bơm.

Khi máy bơm dừng hoạt động:

Lực hút từ máy bơm biến mất. Ngay lập tức, trọng lượng của cột nước trong đường ống phía trên ép ngược trở xuống. Dưới tác động của trọng lực và áp lực nước chảy ngược (cùng lực đẩy của lò xo), đĩa van bị ép chặt vào ngàm (ghế van). Trạng thái đóng van được kích hoạt hoàn toàn, niêm phong kín đường ống và giữ lại toàn bộ lượng nước mồi bên trong.

Cấu Tạo Của Van Hút

Để chịu được áp lực liên tục và môi trường ngâm nước thời gian dài, van hút nước được thiết kế với 4 bộ phận chính:

1. Thân van

Là khung xương chịu lực cho toàn bộ cấu trúc, bảo vệ các chi tiết bên trong. Thân van thường được đúc nguyên khối để đảm bảo độ kín khít.

• Vật liệu: Tùy theo môi trường, thân van được làm từ Đồng, Gang, Inox 304/316, hoặc nhựa PVC, UPVC.

2. Đĩa van (Trục và Đĩa)

Bộ phận trực tiếp đóng/mở để điều tiết dòng chảy. Đĩa van phải có độ bền cao, chịu được lực va đập của nước khi bơm dừng đột ngột.

• Cơ chế: Phổ biến nhất là dạng đĩa lá lật (swing) hoặc đĩa nâng lò xo (spring lift).

3. Lưới lọc (Strainer)

Được gắn ở đầu vào (phía dưới đáy) của thân van. Đây là điểm khác biệt lớn nhất giữa van chân và van một chiều thông thường.

• Chức năng: Ngăn rác, cành cây, sỏi đá lọt vào hệ thống bơm.

• Vật liệu: Thường làm bằng lưới Inox, thép mạ kẽm hoặc nhựa kỹ thuật để chống gỉ sét.

4. Gioăng làm kín (Seat ring / Gasket)

Nằm ở vị trí tiếp xúc giữa đĩa van và thân van. Gioăng quyết định khả năng "chống tụt nước" của van.

• Vật liệu: Cao su EPDM (dùng cho nước sạch), NBR (chống dầu), hoặc PTFE/Teflon (chịu nhiệt và hóa chất).

Phân Loại Van Hút Phổ Biến Hiện Nay

Việc chọn sai vật liệu van hút sẽ dẫn đến hệ lụy ăn mòn nhanh chóng. Dưới đây là các loại van chân máy bơm phổ biến được phân loại theo chất liệu:

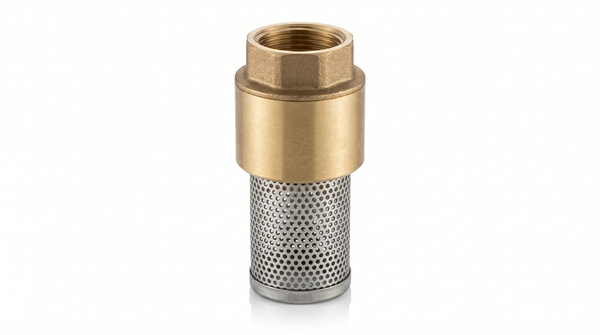

1. Van Hút Đồng

• Ưu điểm: Khả năng chống rỉ sét tốt, chống bám cặn, kích thước nhỏ gọn, giá thành hợp lý.

• Ứng dụng: Chủ yếu dùng trong hệ thống cấp nước sinh hoạt, bình nóng lạnh, máy bơm gia đình (thường có kích thước từ DN15 - DN50).

2. Van Hút Gang

• Ưu điểm: Độ cứng cáp tuyệt vời, chịu được áp lực làm việc lớn (PN16, PN25), độ bền cơ học cao. Bên ngoài thường phủ sơn Epoxy chống ăn mòn.

• Ứng dụng: Là lựa chọn số 1 cho các trạm bơm công nghiệp, hệ thống phòng cháy chữa cháy (PCCC), nhà máy xử lý nước cấp, nước thải.

3. Van Hút Inox (Inox 304, Inox 316)

• Ưu điểm: Khả năng chống ăn mòn vượt trội, chịu được nhiệt độ cao và môi trường hóa chất khắc nghiệt. Tính thẩm mỹ và độ sạch cao.

• Ứng dụng: Chuyên dùng trong ngành công nghiệp thực phẩm, sản xuất dược phẩm, khai thác nước biển, hoặc hệ thống bơm hóa chất nhẹ.

4. Van Hút Nhựa (PVC, uPVC, cPVC)

• Ưu điểm: Trọng lượng siêu nhẹ, hoàn toàn không bị gỉ sét, giá thành rẻ nhất trong các loại.

• Ứng dụng: Phù hợp cho môi trường nước nhiễm phèn, hồ cá, hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản, hoặc các bể chứa hóa chất ăn mòn kim loại.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Hút

Để mua đúng sản phẩm, kỹ sư hoặc người dùng cần nắm vững các thông số kỹ thuật cốt lõi sau:

• Kích thước danh định (DN): Phải tương thích với đường kính ống hút. Các size phổ biến: DN15, DN20, DN25 (lắp ren) đến DN50, DN80, DN100, DN150, DN200+ (lắp bích).

• Áp lực làm việc (Pressure Rating): Khả năng chịu áp tối đa của van. Thường là PN10 (10 bar), PN16 (16 bar), hoặc PN25 (25 bar) cho công nghiệp nặng.

• Nhiệt độ hoạt động: 0°C – 80°C (nước thông thường), hoặc 0°C – 120°C (môi trường nước nóng, dùng gioăng Teflon).

• Kiểu kết nối:

  • Nối ren / Rắc co: Dành cho van size nhỏ (≤ DN50). Lắp đặt nhanh chóng.

  • Nối mặt bích: Dành cho van size lớn (≥ DN50). Đảm bảo độ kín khít và chịu áp lực cao. Tiêu chuẩn bích cần lưu ý (JIS, DIN, ANSI, BS).



Van Hút Và Van Một Chiều Có Gì Khác Nhau?

Rất nhiều người nhầm lẫn giữa hai thiết bị này do chúng có cùng nguyên lý ngăn dòng chảy ngược. Tuy nhiên, van hút là một phiên bản chuyên dụng của van một chiều.

Bảng phân tích dưới đây sẽ chỉ ra sự khác biệt rõ ràng:

Những Hệ Thống Bắt Buộc Nên Sử Dụng Van Hút

Nếu hệ thống của bạn nằm trong danh sách dưới đây, van hút không phải là "lựa chọn", mà là "bắt buộc":

1. Hệ thống cấp nước tòa nhà: Từ nhà dân dụng đến chung cư, cao ốc. Bơm hút nước từ bể ngầm đẩy lên bồn chứa trên mái luôn cần van giữ nước đường hút.

2. Trạm bơm công nghiệp: Hệ thống tháp làm mát (Cooling Tower), nhà máy sản xuất, khu công nghiệp cần lưu lượng nước lớn và ổn định.

3. Hệ thống PCCC: Bơm chữa cháy phải luôn trong trạng thái sẵn sàng cao nhất. Tụt nước mồi trong tình huống hỏa hoạn là thảm họa.

4. Hệ thống tưới tiêu nông nghiệp: Máy bơm đặt trên bờ hút nước từ mương, sông, suối rác thải nhiều, rất cần foot valve có lưới lọc.

5. Nuôi trồng thủy sản: Hồ nuôi tôm, cá công nghiệp sử dụng van hút nhựa để bơm nước mặn/lợ liên tục mà không lo rỉ sét.

Những Sai Lầm Thường Gặp Khi Lắp Van Hút

Thiết bị tốt nhưng lắp đặt hoặc sử dụng sai cách vẫn dẫn đến hỏng hóc toàn hệ thống. Dưới đây là những sai lầm cần tránh:

• Chọn sai kích thước (Bóp nghẹt đường hút): Việc dùng van nhỏ hơn ống hút bằng cách lắp côn thu sẽ làm giảm lưu lượng nghiêm trọng, tăng tổn thất áp suất và gây hiện tượng xâm thực (Cavitation) phá hủy cánh bơm.

• Bỏ qua việc vệ sinh lưới lọc định kỳ: Lưới lọc đóng quá nhiều rêu, rác sẽ cản trở dòng chảy. Hậu quả là bơm chạy rèn, thiếu nước, giảm hiệu suất hút.

• Lắp ngược chiều: Van hút luôn có chiều mũi tên chỉ hướng dòng chảy (hướng lên trên). Lắp ngược đồng nghĩa với việc bơm bị khóa chặt đường nước vào.

• Chọn sai vật liệu lưu chất: Dùng van gang cho môi trường nước biển mặn hoặc dùng van đồng cho hóa chất sẽ khiến thiết bị bị ăn mòn rỗ, rò rỉ và hỏng gioăng chỉ sau vài tháng vận hành.

Hướng Dẫn Chọn Van Hút Phù Hợp Tối Ưu Cho Hệ Thống

Để đảm bảo van chân máy bơm hoạt động bền bỉ, bạn hãy thực hiện theo 4 bước chuyên gia sau:

• Bước 1: Xác định môi trường lưu chất. Bạn đang bơm loại nước nào? Nước sạch, nước bùn thải, nước biển hay hóa chất ăn mòn? Đây là cơ sở quyết định chất liệu.

• Bước 2: Xác định kích thước đường ống hút. Kiểm tra đường kính ngoài (Phi) hoặc đường kính danh định (DN) của ống để chọn van tương ứng từ DN15 đến DN200+. Không mua van bé hơn hoặc lớn hơn quá mức cần thiết.

• Bước 3: Kiểm tra áp lực hệ thống. Nếu là hệ thống bơm cấp nước tòa nhà cao tầng, trạm bơm PCCC, hãy chọn van có áp lực PN16, PN25. Với bơm dân dụng thông thường, PN10 là đủ.

• Bước 4: Chọn vật liệu tương ứng (Rule of thumb):

  • Môi trường Nước sạch dân dụng: Chọn van Đồng.

  • Môi trường Công nghiệp, PCCC: Chọn van Gang nối bích.

  • Môi trường Ăn mòn cao, thực phẩm: Chọn van Inox.

  • Môi trường Hóa chất nhẹ, nuôi trồng: Chọn van Nhựa PVC.



Checklist Kiểm Tra Nhanh Trước Khi Mua:

•  Khớp đúng kích thước chuẩn DN.

•  Đáp ứng đủ mức áp suất làm việc (Bar/PN).

•  Đúng vật liệu tương thích hóa học.

•  Lưới lọc nguyên vẹn, vật liệu chống gỉ.

•  Hàng chính hãng từ thương hiệu uy tín.

•  Có đầy đủ giấy tờ CO, CQ và chế độ bảo hành rõ ràng.

Câu Hỏi Thường Gặp Về Van Hút (FAQ)

1. Van hút có phải là van một chiều không?

Có. Về bản chất kỹ thuật, van hút là một dạng van một chiều nhưng được thiết kế chuyên dụng riêng cho vị trí đầu hút máy bơm và luôn tích hợp kèm lưới lọc rác.

2. Van hút có cần vệ sinh định kỳ không?

Chắc chắn có. Lưới lọc của van rất dễ bị bám cặn, rác thải, nilon, rong rêu. Bạn cần kiểm tra và vệ sinh định kỳ (3-6 tháng/lần) để đảm bảo lưu lượng nước hút không bị tắc nghẽn.

3. Van chân máy bơm được lắp theo phương nào?

Thông thường, van hút được thiết kế để hoạt động tốt nhất khi lắp theo phương thẳng đứng, ngập sâu dưới mực nước tĩnh tại điểm cuối cùng của đường ống hút.

4. Tuổi thọ trung bình của van hút là bao lâu thì nên thay mới?

Tùy thuộc vào điều kiện môi trường lưu chất và tần suất vận hành. Trung bình một chiếc van hút gang, inox công nghiệp có tuổi thọ từ 3 – 10 năm. Nên thay thế khi lá van bị mòn, gioăng cao su rách gây tụt nước.

5. Có thể dùng van một chiều thông thường để thay thế van hút không?

Không nên. Dù van một chiều cũng chống tụt nước, nhưng chúng không có lưới lọc. Rác thải rắn hút vào sẽ làm kẹt cánh quạt máy bơm, gây hỏng hóc nặng. Nếu bắt buộc dùng, bạn phải lắp thêm Y lọc phía trước, điều này rất tốn diện tích và chi phí.

Kết Luận

Tóm lại, van hút (hay foot valve, van chân) là thiết bị tuy nhỏ nhưng giữ vai trò huyết mạch trong việc duy trì nước mồi, ngăn chặn triệt để hiện tượng tụt nước và bảo vệ máy bơm khỏi những hư hỏng do chạy khô hay kẹt rác.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như lựa chọn chính xác loại van hút theo kích thước đường ống, áp lực định mức và vật liệu môi trường sẽ giúp toàn bộ hệ thống cấp nước của bạn vận hành trơn tru. Điều này không chỉ nâng cao hiệu suất, đảm bảo an toàn mà còn tiết kiệm tối đa chi phí bảo trì và kéo dài tuổi thọ thiết bị.
