Van khóa ống 10mm là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Van khóa ống 10mm là thiết bị dùng để kiểm soát dòng chảy trong đường ống có kích thước ngoài khoảng 10mm, cho phép người sử dụng đóng, mở hoặc điều tiết dòng lưu chất theo nhu cầu. Tùy từng thiết kế, van có thể được sử dụng cho nước, khí nén, khí hoặc một số loại chất lỏng khác.

Nhờ thiết kế nhỏ gọn, thao tác đơn giản và khả năng lắp đặt trực tiếp trên đường ống, van khóa ống 10mm thường xuất hiện trong các hệ thống đường ống nhỏ, thiết bị tự động hóa, máy móc công nghiệp, hệ thống khí nén và các ứng dụng cấp nước quy mô nhỏ.

Vậy van khóa ống 10mm là gì, cấu tạo gồm những bộ phận nào, hoạt động ra sao và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết.

Van khóa ống 10mm là gì?

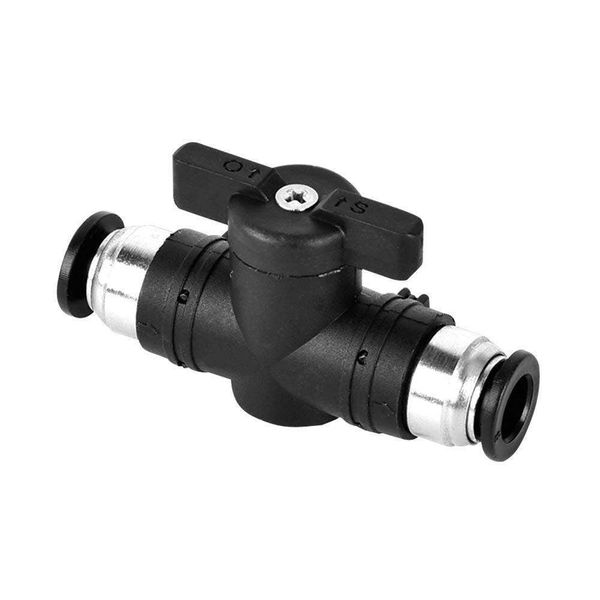

Van khóa ống 10mm là loại van có nhiệm vụ đóng hoặc mở dòng lưu chất đi qua đường ống có kích thước tương ứng 10mm. Trong thực tế, tên gọi này thường được sử dụng để chỉ các loại van mini có kích thước kết nối phù hợp với ống 10mm, đặc biệt là ống nhựa, ống khí nén hoặc ống dẫn chất lỏng nhỏ.

Tùy sản phẩm, van có thể được thiết kế dưới dạng van bi tay gạt, van gạt mini, van khóa nhanh hoặc van chuyên dụng cho ống khí nén.

Chức năng cơ bản của van gồm:

• Đóng hoàn toàn dòng chảy.
• Mở hoàn toàn để lưu chất đi qua.
• Cô lập một đoạn đường ống khi cần bảo trì.
• Kiểm soát dòng khí hoặc nước trong các hệ thống nhỏ.
• Hỗ trợ phân chia và điều khiển các nhánh đường ống.

Điểm cần lưu ý là “10mm” không phải lúc nào cũng đồng nghĩa với DN10. Với các loại ống nhỏ, 10mm có thể đề cập đến đường kính ngoài của ống hoặc kích thước đầu nối, trong khi DN là cách gọi kích thước danh nghĩa của đường ống. Vì vậy, khi mua van, cần kiểm tra rõ thông số của nhà sản xuất để tránh chọn sai kích thước.

 Cấu tạo của van khóa ống 10mm

Cấu tạo cụ thể phụ thuộc vào từng loại van. Tuy nhiên, một van khóa ống 10mm dạng phổ biến thường gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bao quanh và bảo vệ cơ cấu bên trong, đồng thời tạo thành đường dẫn cho lưu chất.

Thân van có thể được chế tạo từ:

• Nhựa kỹ thuật như POM hoặc PVC.
• Đồng.
• Inox.
• Hợp kim kim loại.

Đối với môi trường công nghiệp, vật liệu thân van cần được lựa chọn dựa trên loại lưu chất, nhiệt độ, áp suất và điều kiện làm việc.

Bi van hoặc đĩa van

Đối với van bi ống 10mm, bên trong thân van thường có một viên bi được khoan lỗ xuyên tâm.

Khi lỗ trên bi nằm cùng hướng với đường ống, dòng lưu chất có thể đi qua. Khi xoay bi 90 độ, lỗ trên bi nằm vuông góc với đường ống và dòng chảy bị chặn lại.

Đây là cơ cấu giúp van bi có khả năng đóng mở nhanh bằng thao tác xoay tay gạt.

Trục van

Trục van là bộ phận truyền chuyển động từ tay gạt hoặc núm điều khiển xuống cơ cấu đóng mở bên trong.

Khi người dùng xoay tay gạt, trục van truyền mô-men xoắn để làm bi hoặc đĩa van thay đổi vị trí.

Tay gạt hoặc núm điều khiển

Tay gạt giúp người sử dụng thao tác đóng mở van mà không cần dụng cụ chuyên dụng.

Với van bi, góc xoay thường khoảng 90 độ:

• Tay gạt song song với đường ống: van mở.
• Tay gạt vuông góc với đường ống: van đóng.

Cách bố trí này giúp người vận hành dễ dàng nhận biết trạng thái của van bằng mắt thường.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các chi tiết bên trong và khu vực kết nối với đường ống.

Vật liệu gioăng thường được lựa chọn tùy theo môi trường sử dụng. Nếu sử dụng sai loại gioăng, van có thể xuất hiện tình trạng rò rỉ hoặc nhanh xuống cấp.

Nguyên lý hoạt động của van khóa ống 10mm

Nguyên lý hoạt động của van khóa ống 10mm phụ thuộc vào thiết kế cụ thể. Với van bi tay gạt, cơ chế hoạt động tương đối đơn giản.

Khi van ở trạng thái mở, lỗ xuyên tâm của viên bi nằm thẳng hàng với đường ống. Dòng nước hoặc khí có thể đi qua bên trong van.

Khi người sử dụng xoay tay gạt khoảng 90 độ, trục van làm viên bi xoay theo. Lỗ trên viên bi lúc này chuyển sang vị trí vuông góc với hướng dòng chảy, khiến đường dẫn bị đóng lại.

Có thể hình dung:

Tay gạt song song với ống → van mở → lưu chất đi qua.

Tay gạt vuông góc với ống → van đóng → dòng lưu chất bị ngắt.

Ưu điểm của cơ chế này là thao tác nhanh và trực quan. Tuy nhiên, van bi thông thường chủ yếu được thiết kế để đóng hoặc mở, không nên sử dụng như van điều tiết liên tục nếu nhà sản xuất không cho phép.

Van khóa ống 10mm dùng cho những loại lưu chất nào?

Không phải tất cả van khóa ống 10mm đều sử dụng được cho mọi loại lưu chất. Việc lựa chọn cần dựa vào vật liệu và thông số kỹ thuật của từng sản phẩm.

 Sử dụng cho nước

Một số loại van mini được sử dụng trong các hệ thống cấp nước nhỏ, hệ thống tưới hoặc đường ống phụ.

Trong trường hợp này, cần kiểm tra khả năng chịu áp suất và tính tương thích của vật liệu van với nước.

 Sử dụng cho khí nén

Van khóa ống 10mm cũng được sử dụng phổ biến trong các hệ thống khí nén.

Van có thể được lắp trên đường khí để:

• Cô lập thiết bị.
• Ngắt khí khi bảo trì.
• Đóng mở từng nhánh khí.
• Điều khiển nguồn khí cấp cho cơ cấu chấp hành.

Đối với khí nén, cần đặc biệt quan tâm đến áp suất làm việc, kích thước ống và kiểu đầu nối.

Các loại chất lỏng khác

Một số van bằng inox hoặc vật liệu chuyên dụng có thể được sử dụng cho các loại chất lỏng khác. Tuy nhiên, không nên mặc định rằng mọi van ống 10mm đều phù hợp.

Cần kiểm tra khả năng tương thích hóa học, nhiệt độ và áp suất trước khi đưa vào hệ thống.

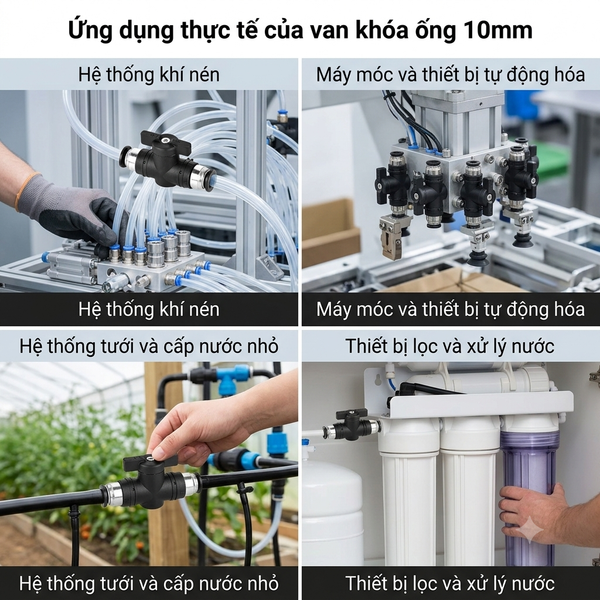

Ứng dụng thực tế của van khóa ống 10mm

Hệ thống khí nén

Đây là một trong những ứng dụng phổ biến của van khóa ống 10mm.

Van được lắp trên đường khí để đóng mở nguồn khí cho các thiết bị, xi lanh hoặc một nhánh đường ống. Khi cần bảo trì, người vận hành có thể khóa van để cô lập khu vực cần thao tác.Hệ thống tưới và cấp nước nhỏ

Với các hệ thống sử dụng đường ống nhỏ, van có thể được dùng để đóng mở từng nhánh cấp nước.

Ví dụ:

• Hệ thống tưới cây.
• Đường nước phụ.
• Hệ thống cấp nước quy mô nhỏ.
• Một số thiết bị lọc và xử lý nước.

Máy móc và thiết bị tự động hóa

Trong máy tự động, van khóa ống 10mm có thể được sử dụng để kiểm soát nguồn khí đến từng cơ cấu.

Các ứng dụng có thể bao gồm:

• Máy đóng gói.
• Máy gắp sản phẩm.
• Máy ép.
• Cơ cấu kẹp.
• Xi lanh khí nén.
• Dây chuyền tự động hóa.

Kích thước nhỏ giúp van không chiếm nhiều không gian trên hệ thống, đặc biệt hữu ích khi các đường ống được bố trí dày đặc.

Thiết bị lọc và xử lý nước

Một số thiết bị xử lý nước sử dụng đường ống nhỏ có thể lắp van khóa để thuận tiện cho việc bảo trì hoặc thay thế bộ phận.

Khi cần tháo lõi lọc hoặc sửa chữa, người sử dụng có thể khóa dòng nước trước khi tiến hành thao tác.

Ưu điểm của van khóa ống 10mm

Van khóa ống 10mm có một số ưu điểm nổi bật:

• Kích thước nhỏ gọn: phù hợp với hệ thống đường ống có không gian hạn chế.
• Thao tác đơn giản: có thể đóng mở nhanh bằng tay gạt hoặc núm điều khiển.
• Dễ lắp đặt: nhiều model có thiết kế đầu nối thuận tiện.
• Kiểm soát dòng chảy: cho phép cô lập từng nhánh đường ống.
• Ứng dụng linh hoạt: có thể sử dụng cho nước, khí nén hoặc môi trường phù hợp với vật liệu van.
• Dễ bảo trì: cơ cấu đơn giản, thuận tiện kiểm tra và thay thế.

Cách lựa chọn van khóa ống 10mm phù hợp

Để lựa chọn đúng sản phẩm, người dùng nên kiểm tra một số thông số quan trọng.

Kích thước ống

Trước tiên cần xác định 10mm là đường kính ngoài hay kích thước kết nối. Đây là yếu tố rất dễ gây nhầm lẫn khi mua van.

Loại lưu chất

Xác định van dùng cho nước, khí nén hay chất lỏng khác. Mỗi môi trường có yêu cầu khác nhau về vật liệu và gioăng.

Vật liệu

Có thể lựa chọn nhựa, đồng, inox hoặc vật liệu khác tùy điều kiện làm việc.

• Nhựa: nhẹ, phù hợp một số hệ thống áp suất và môi trường nhất định.
• Đồng: phổ biến, độ bền tốt và phù hợp nhiều ứng dụng.
• Inox: phù hợp khi cần khả năng chống ăn mòn tốt hơn.

Áp suất và nhiệt độ

Không nên lựa chọn van chỉ dựa vào kích thước. Áp suất và nhiệt độ làm việc phải nằm trong giới hạn mà nhà sản xuất quy định.

Kiểu kết nối

Kiểm tra loại đầu nối của van và loại ống đang sử dụng để đảm bảo lắp đặt tương thích, tránh phải sử dụng các phụ kiện chuyển đổi không cần thiết.

Lưu ý khi lắp đặt và sử dụng

Khi lắp van khóa ống 10mm, cần đảm bảo đường ống được làm sạch trước khi kết nối. Bụi bẩn hoặc dị vật bên trong có thể ảnh hưởng đến độ kín và khả năng đóng mở.

Ngoài ra:

• Kiểm tra đúng kích thước ống trước khi lắp.
• Không dùng lực quá mạnh khi siết đầu nối.
• Kiểm tra rò rỉ sau khi hoàn thành.
• Không vượt quá áp suất và nhiệt độ định mức.
• Đối với van bi, hạn chế sử dụng ở trạng thái mở một phần nếu sản phẩm chỉ được thiết kế cho đóng/mở.
• Kiểm tra định kỳ gioăng và các điểm kết nối.

Nếu van có dấu hiệu rò rỉ, khó đóng mở hoặc tay gạt bị kẹt, nên kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Kết luận

Van khóa ống 10mm là thiết bị nhỏ gọn dùng để đóng, mở và cô lập dòng lưu chất trong các hệ thống đường ống kích thước nhỏ. Tùy thiết kế, van có thể được sử dụng cho nước, khí nén và một số loại chất lỏng khác.

Với cấu tạo gồm thân van, bi hoặc đĩa van, trục, tay gạt và gioăng làm kín, thiết bị có nguyên lý hoạt động tương đối đơn giản nhưng mang lại sự thuận tiện trong vận hành và bảo trì. Van được ứng dụng trong hệ thống khí nén, cấp nước nhỏ, thiết bị lọc nước, máy móc công nghiệp và dây chuyền tự động hóa.

Khi lựa chọn van khóa ống 10mm, cần kiểm tra kỹ đường kính thực tế của ống, loại lưu chất, vật liệu, áp suất, nhiệt độ và kiểu kết nối. Đặc biệt, nên xác định rõ thông số 10mm là đường kính ngoài của ống hay kích thước kết nối để đảm bảo van tương thích với hệ thống.
