Van Lá 1 Chiều: Giải Pháp Chống Chảy Ngược Và Bảo Vệ Hệ Thống Đường Óng Tối Ưu

Vì sao hệ thống đường ống cần van lá 1 chiều?

Trong quá trình vận hành các hệ thống kỹ thuật từ quy mô dân dụng đến công nghiệp, hiện tượng máy bơm đột ngột dừng hoạt động khiến dòng nước chảy ngược trở lại là một trong những nguyên nhân hàng đầu gây hư hỏng thiết bị. Áp lực ngược này tạo ra lực tác động mạnh làm biến dạng hoặc vỡ cánh bơm, đồng thời gây ra hiện tượng rung lắc đường ống dữ dội và làm hệ thống liên tục phải đối mặt với các sự cố tốn kém chi phí sửa chữa.

Chính vì vậy, để ngăn chặn triệt để hiện tượng chảy ngược và bảo vệ an toàn cho toàn bộ dây chuyền, van lá 1 chiều (hay còn gọi là van một chiều lá lật) đã trở thành thiết bị không thể thiếu trong các bản vẽ thiết kế mạng lưới đường ống hiện đại.

Kiến thức nền

Van lá 1 chiều là gì?

Van lá 1 chiều là loại van công nghiệp chuyên dụng chỉ cho phép lưu chất di chuyển theo một hướng duy nhất, sử dụng đĩa van dạng bản lề (lá lật) để tự động đóng mở dựa theo áp lực của dòng chảy mà không cần tác động ngoại lực.

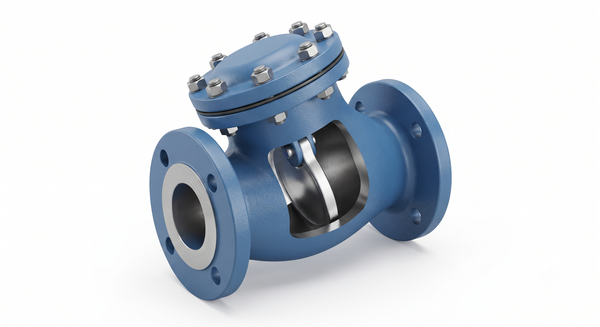

Cấu tạo tiêu chuẩn của thiết bị bao gồm phần thân van đúc chắc chắn, đĩa van (lá van) dạng bản lề linh hoạt, trục bản lề, hệ thống gioăng làm kín chống rò rỉ và nắp van phía trên hỗ trợ bảo dưỡng. Chức năng cốt lõi của swing check valve là ngăn chặn dòng chảy ngược, bảo vệ máy bơm, giảm thiểu tối đa hư hỏng thiết bị và duy trì ổn định áp suất cho toàn bộ hệ thống.

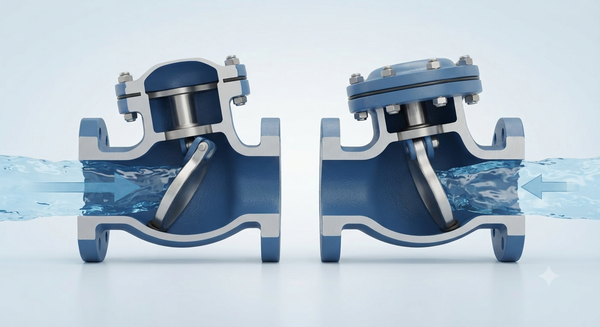

Nguyên lý hoạt động của van lá 1 chiều

Khi máy bơm hoạt động, áp lực của dòng lưu chất đẩy lá van bật mở về phía trước, tạo không gian thông thoáng cho dòng chảy đi qua. Ngược lại, khi máy bơm dừng hoặc áp lực đầu nguồn giảm sút, dòng chảy có xu hướng đảo chiều, kéo theo trọng lực và áp lực ngược ép chặt lá van quay về vị trí đóng kín hoàn toàn.

Cơ chế này hoàn toàn tự động dựa trên động lực học chất lỏng. Do đó, vị trí lắp đặt trên đường ống ngang hay đứng cần được tính toán chuẩn xác để đảm bảo lá van có không gian dao động tự do và đóng mở nhịp nhàng.

Phân tích chuyên sâu

Phân loại van lá 1 chiều

Thị trường phụ kiện đường ống hiện cung cấp nhiều chủng loại đa dạng đáp ứng mọi nhu cầu lắp đặt:

• Theo vật liệu chế tạo: Bao gồm van gang một chiều kinh tế, van inox một chiều (Inox 304, Inox 316) chống ăn mòn hóa chất tuyệt đối, van thép carbon chịu lực và van đồng chuyên dụng.

• Theo kiểu kết nối: Gồm có van một chiều mặt bích chắc chắn cho cỡ lớn, van một chiều nối ren tiện lợi cho ống nhỏ, và kiểu kết nối dạng kẹp (Wafer).

• Theo tiêu chuẩn sản xuất: Tương thích linh hoạt với các tiêu chuẩn quốc tế phổ biến như DIN (Đức), ANSI (Mỹ), JIS (Nhật Bản) và BS (Anh).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van chống chảy ngược cho dự án, các kỹ sư cần xem xét tường tận các thông số: dải kích thước danh nghĩa từ DN50 đến DN600, định mức áp suất làm việc chịu được như PN16, PN10, PN25 hoặc PN40, giới hạn nhiệt độ làm việc của lưu chất, vật liệu cấu thành thân và đĩa van, cùng tiêu chuẩn kết nối mặt bích tương thích.

So sánh van lá 1 chiều và van một chiều lò xo

Khuyến nghị: Nên chọn van lá 1 chiều cho các hệ thống đường ống lớn đòi hỏi lưu lượng cao như trạm bơm cấp nước, trong khi van lò xo thích hợp cho hệ thống áp lực khép kín nhỏ.

Vì sao cần chọn đúng van lá 1 chiều?

Việc lựa chọn sai kích thước đường kính (DN) sẽ gây hiện tượng thắt nghẽn làm giảm lưu lượng dòng chảy; chọn sai vật liệu dẫn đến ăn mòn thủng thân van; chọn sai định mức áp suất gây mất an toàn chịu lực; hoặc chọn sai kiểu kết nối khiến việc thi công hàn lắp gặp nhiều khó khăn, gây rò rỉ lưu chất trên tuyến ống.

Ứng dụng thực tế

Van lá 1 chiều được sử dụng ở đâu?

Dòng van bảo vệ máy bơm này hiện diện trong vô số hệ thống hạ tầng và công nghiệp:

• Hệ thống cấp thoát nước sinh hoạt đô thị và hệ thống cấp nước tòa nhà.

• Hệ thống phòng cháy chữa cháy (PCCC) tại các khu chung cư, khu công nghiệp.

• Trạm bơm tăng áp quy mô lớn và các nhà máy thủy lợi.

• Hệ thống điều hòa không khí trung tâm HVAC và tháp giải nhiệt.

• Các nhà máy xử lý nước cấp và nước thải công nghiệp.

• Ngành chế biến thực phẩm, dược phẩm, nhà máy hóa chất và lọc dầu.

Khi nào nên sử dụng van lá 1 chiều?

Thiết bị bắt buộc phải được lắp đặt ngay sau đầu ra của máy bơm nước để ngăn nước hồi chuyển làm quay ngược bánh công tác khi dừng máy, lắp trên các đoạn đường ống đứng hoặc ngang có nguy cơ sụt áp, lắp ở đầu ra của các bể chứa lớn hoặc trong những hệ thống đòi hỏi duy trì cột áp ổn định liên tục.

Những sai lầm thường gặp

• Lắp đặt ngược chiều dòng chảy (bỏ qua mũi tên chỉ hướng trên thân van).

• Chọn sai kích thước DN hoặc sai tiêu chuẩn mặt bích không khít với ống.

• Chọn sai vật liệu van khiến lưu chất hóa chất ăn mòn nhanh chóng.

• Không kiểm tra kỹ hướng vận hành trước khi siết cố định bu-lông.

• Bỏ qua lịch trình kiểm tra và bảo dưỡng định kỳ gioăng làm kín.



Hướng dẫn / Checklist

Hướng dẫn chọn van lá 1 chiều phù hợp

•  Xác định rõ đặc tính hóa lý và nhiệt độ của loại lưu chất.

•  Đo đạc chính xác kích thước đường kính danh nghĩa (DN) của đường ống.

•  Lựa chọn cấp áp suất làm việc phù hợp (PN10, PN16, PN25, PN40).

•  Kiểm tra giới hạn nhiệt độ vận hành tối đa của hệ thống.

•  Lựa chọn vật liệu thân và đĩa van tương thích (gang, inox, thép).

•  Chọn kiểu kết nối đường ống (mặt bích, nối ren, wafer).

•  Đối chiếu tiêu chuẩn mặt bích quốc tế (DIN, JIS, ANSI, BS).

•  Đánh giá không gian thực tế tại vị trí lắp đặt.

•  Lựa chọn sản phẩm từ các thương hiệu van công nghiệp uy tín.

Hướng dẫn lắp đặt và bảo dưỡng

1. Kiểm tra hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên đúc nổi trên thân van để đặt đúng chiều lưu chất.

2. Làm sạch đường ống: Vệ sinh sạch sẽ mạt hàn, rác thải bám bên trong ống trước khi đưa van vào lắp đặt.

3. Siết bu-lông đúng lực: Đảm bảo siết đều tay các con ốc theo hình chéo góc để lực ép phân bố đều lên gioăng làm kín.

4. Kiểm tra rò rỉ: Vận hành thử hệ thống ở áp suất thấp để kiểm tra độ kín khít tại các mặt bích kết nối.

5. Kiểm tra lá van định kỳ: Thường xuyên mở nắp van kiểm tra độ linh hoạt của bản lề và đĩa van sau thời gian dài sử dụng.

6. Thay gioăng khi cần: Lập tức thay mới vòng đệm làm kín nếu phát hiện dấu hiệu rò rỉ lưu chất qua nắp van.

Câu hỏi thường gặp (FAQ)

1. Van lá 1 chiều và van lò xo khác nhau như thế nào?

   Van lá 1 chiều sử dụng đĩa bản lề lật tự do giúp lưu lượng lớn, ít tổn thất áp suất; trong khi van lò xo dùng lực đàn hồi để đóng nhanh, thích hợp cho ống nhỏ và chống búa nước tốt hơn.

2. Van lá 1 chiều có lắp được theo phương đứng không?

   Có, nhưng bắt buộc phải lắp theo chiều dòng chảy hướng từ dưới lên trên để trọng lực hỗ trợ đĩa van đóng kín khi ngừng bơm.

3. Bao lâu nên bảo dưỡng van?

   Nên kiểm tra và bảo dưỡng van định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào mức độ vận hành và tính chất của lưu chất trong đường ống.

4. Nên chọn gang hay inox?

   Nên chọn van gang cho hệ thống nước sạch thông thường, HVAC, PCCC để tiết kiệm chi phí; chọn van inox cho các môi trường hóa chất, nước mặn hoặc nhiệt độ cao.

5. Van lá 1 chiều có gây tổn thất áp lớn không?

   Không, nhờ thiết kế đĩa lật mở hoàn toàn theo dòng chảy, loại van này có mức tổn thất áp suất thấp hơn rất nhiều so với các dòng van một chiều dạng bi hoặc lò xo.

Kết luận + CTA

Lựa chọn đúng van lá 1 chiều giúp bảo vệ toàn bộ hệ thống đường ống

Tóm lại, van lá 1 chiều giữ vai trò cốt lõi trong việc ngăn chặn triệt để hiện tượng chảy ngược, bảo vệ an toàn cho máy bơm và duy trì ổn định áp suất cho toàn mạng lưới. Việc tuân thủ các tiêu chuẩn lựa chọn khắt khe về vật liệu, kích thước DN, áp suất cùng quy trình lắp đặt chuẩn kỹ thuật sẽ mang lại độ bền vượt trội, nâng cao hiệu quả vận hành và tiết kiệm tối đa chi phí bảo trì.

Nếu bạn cần được tư vấn chi tiết lựa chọn van lá 1 chiều phù hợp với hệ thống cấp nước, PCCC, HVAC hay dây chuyền công nghiệp của mình, hãy liên hệ ngay với chúng tôi. Đội ngũ chuyên gia luôn sẵn sàng cung cấp báo giá, catalogue kỹ thuật và hỗ trợ chọn đúng kích thước, vật liệu cùng tiêu chuẩn kết nối tối ưu nhất cho dự án của bạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Van Lá 1 Chiều
