Van Một Chiều Khí Nén: Giải Pháp Tối Ưu Bảo Vệ Hệ Thống Khí Nén
Trong các hệ thống khí nén công nghiệp, sự cố dòng khí chảy ngược là một vấn đề âm thầm nhưng gây ra hậu quả cực kỳ nghiêm trọng. Hãy tưởng tượng khi máy nén khí dừng đột ngột, dòng khí nén áp suất cao trong bình tích áp tràn ngược về đầu nén, làm hỏng các van xả, thậm chí gây hư hại nặng nề cho trục vít hoặc piston. Chưa kể, hiện tượng này còn khiến xi lanh khí nén hoạt động sai lệch, gây sụt áp toàn hệ thống và làm tăng chi phí vận hành do máy nén phải làm việc quá tải để bù đắp lượng khí thất thoát.
Đây chính là lúc van một chiều khí nén chứng minh vai trò không thể thay thế. Thiết bị này hoạt động như một "người gác cổng" tận tụy, đảm bảo dòng khí chỉ lưu thông theo một hướng duy nhất, ngăn chặn triệt để dòng khí hồi ngược và bảo vệ toàn bộ linh kiện phía sau. Việc thấu hiểu và ứng dụng đúng loại van này không chỉ tối ưu hóa hiệu suất mà còn là bài toán tiết kiệm chi phí bảo trì hiệu quả cho mọi doanh nghiệp.
Van một chiều khí nén là gì?

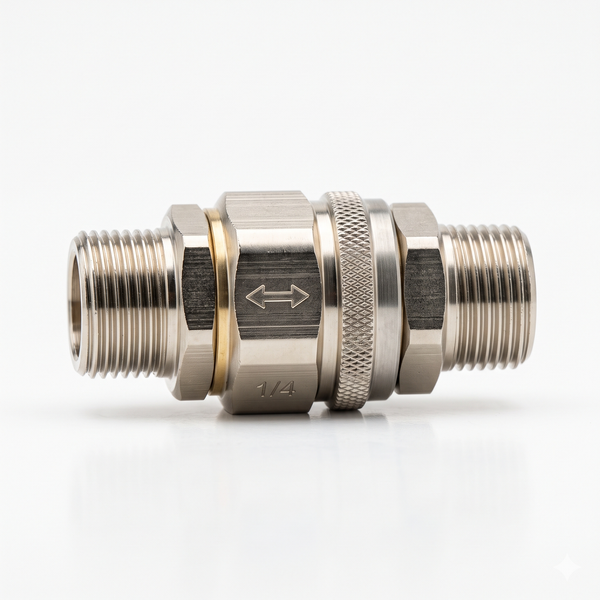

Van một chiều khí nén (Pneumatic check valve) là thiết bị kỹ thuật được thiết kế để chỉ cho phép dòng khí lưu thông theo một hướng nhất định và tự động ngăn chặn hoàn toàn dòng khí quay ngược trở lại khi áp suất đầu ra cao hơn áp suất đầu vào hoặc khi máy nén dừng hoạt động. Điểm đặc biệt của loại van này là cơ chế tự vận hành, không cần sử dụng bất kỳ nguồn điện hay tín hiệu điều khiển khí nén bên ngoài nào.

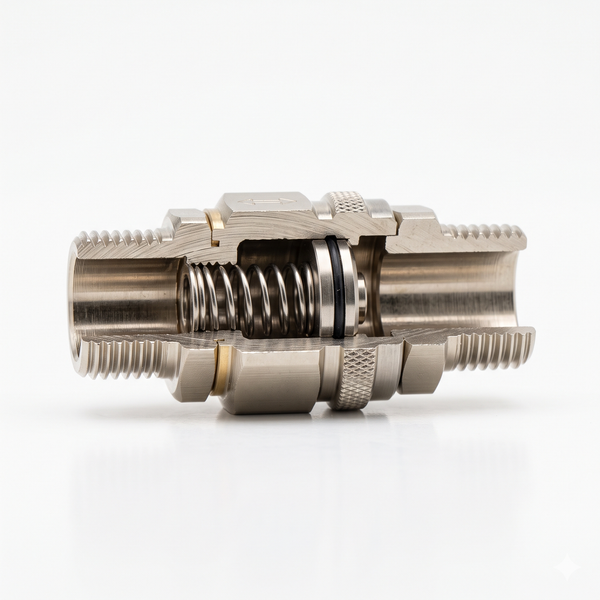

Cấu tạo cơ bản
Một bộ van chống hồi khí tiêu chuẩn thường bao gồm các bộ phận chính sau:
Thân van: Thường làm từ đồng, inox hoặc hợp kim nhôm, chịu được áp suất cao.
Lò xo: Tạo lực đẩy để giữ đĩa van ở trạng thái đóng khi không có lưu lượng khí.
Đĩa van/Bi van: Bộ phận trực tiếp ngăn chặn hoặc cho phép khí đi qua.
Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, tránh rò rỉ khí.
Ren kết nối: Giúp lắp đặt dễ dàng vào các đường ống khí nén.
Nguyên lý hoạt động của van một chiều khí nén
Nguyên lý vận hành của van khí nén dựa trên sự chênh lệch áp suất giữa hai đầu van. Quy trình diễn ra qua các bước tự động:
Trạng thái đóng: Khi hệ thống ở trạng thái nghỉ, lò xo luôn đẩy đĩa van ép chặt vào đế van, ngăn khí thoát ngược.
Khí đi đúng chiều: Khi khí nén được cấp với áp suất đủ lớn để thắng lực cản của lò xo, đĩa van sẽ bị đẩy lùi lại, mở ra một khoảng không gian cho phép khí lưu thông.
Duy trì dòng chảy: Chừng nào áp suất đầu vào còn đủ lớn để thắng lực lò xo, van sẽ luôn mở.
Ngăn hồi ngược: Khi áp suất đầu vào giảm xuống hoặc dừng cấp khí, lực lò xo ngay lập tức đẩy đĩa van về vị trí cũ, đóng kín đường ống, ngăn không cho khí từ phía sau quay lại.
Các loại van một chiều khí nén phổ biến hiện nay
Việc lựa chọn đúng loại van phụ thuộc vào môi trường làm việc và yêu cầu cụ thể của hệ thống. Dưới đây là các loại thông dụng:
| Loại van | Ưu điểm | Nhược điểm | Ứng dụng |
|---|---|---|---|
| Van bi | Độ bền cao, kín khít tốt | Lưu lượng có thể bị hạn chế | Hệ thống áp suất cao |
| Van lò xo | Đóng nhanh, lắp mọi vị trí | Có thể gây sụt áp nhẹ | Đường ống dẫn khí |
| Van lá lật | Tổn thất áp suất thấp | Khó lắp đặt theo chiều thẳng đứng | Lưu lượng lớn |
| Van inox | Chống ăn mòn tuyệt đối | Giá thành cao | Thực phẩm, y tế |
| Van đồng | Giá thành rẻ, phổ biến | Dễ bị oxy hóa theo thời gian | Hệ thống khí nén dân dụng |
Thông số kỹ thuật cần quan tâm khi lựa chọn
Để hệ thống điều khiển khí nén hoạt động bền bỉ, kỹ sư cần chú trọng các thông số:
Áp suất làm việc (Working Pressure): Phải lớn hơn áp suất cực đại của hệ thống.
Áp suất mở (Cracking Pressure): Lực tối thiểu cần để mở van.
Kích thước ren: (VD: 1/8", 1/4", 1/2"...).
Vật liệu: Inox (chống rỉ) hoặc Đồng/Nhôm.
Lưu lượng: Đảm bảo không gây nghẽn dòng khí.
So sánh van một chiều khí nén và van một chiều nước
Nhiều người thường nhầm lẫn giữa hai loại này. Dưới đây là bảng phân biệt nhanh:
| Tiêu chí | Van một chiều khí nén | Van một chiều nước |
|---|---|---|
| Môi chất | Khí nén (nén được) | Chất lỏng (không nén được) |
| Áp suất | Thường yêu cầu áp suất làm việc cao | Áp suất trung bình |
| Độ kín | Đòi hỏi độ kín khít rất cao | Chấp nhận độ rò rỉ nhỏ |
| Vật liệu | Chống ăn mòn, chịu được nhiệt độ | Chịu độ ẩm, chống cặn |
Vì sao cần lắp van một chiều trong hệ thống khí nén?
Việc thiếu vắng van một chiều sẽ dẫn đến những tổn thất không đáng có:
Bảo vệ máy nén: Ngăn khí hồi ngược làm hỏng đầu nén khi máy dừng.
Chống tụt áp: Giữ ổn định áp suất trong bình tích áp, giúp máy nén không phải khởi động lại liên tục.
Tăng tuổi thọ: Giảm tải cho các phụ kiện khí nén khác như xi lanh, bộ lọc.
Tiết kiệm năng lượng: Giảm thiểu lượng khí thất thoát, tối ưu chi phí điện năng.
Ứng dụng thực tế và sai lầm thường gặp

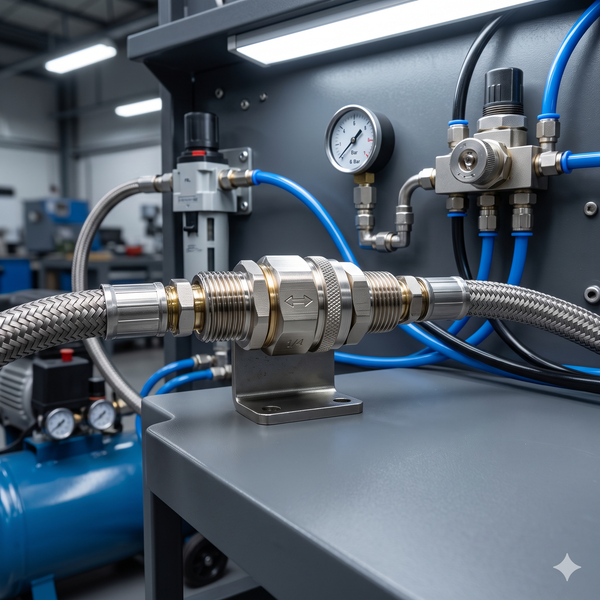

Van một chiều có mặt ở mọi nơi trong công nghiệp: máy nén khí, robot tự động, dây chuyền sản xuất thực phẩm, máy CNC và các hệ thống y tế. Tuy nhiên, nếu lắp đặt sai, hệ thống sẽ gặp sự cố:
Lắp ngược chiều: Dòng khí bị chặn hoàn toàn (trên van thường có mũi tên chỉ hướng).
Dùng van nước thay cho van khí: Độ kín của van nước không đủ tiêu chuẩn cho áp suất khí nén, gây rò rỉ.
Sai kích thước ren: Gây rò rỉ tại vị trí kết nối.
Checklist kiểm tra: Hãy luôn kiểm tra mũi tên chỉ hướng trên thân van và đảm bảo ren kết nối tương thích với đường ống trước khi vận hành.
Hướng dẫn chọn và bảo dưỡng van một chiều
Để chọn được thiết bị ưng ý, hãy áp dụng checklist sau:
Xác định áp suất: Chọn van có dải chịu áp cao hơn 1.5 lần áp suất làm việc thực tế.
Lưu lượng: Chọn kích thước ren tương ứng với tiết diện đường ống.
Vật liệu: Chọn Inox nếu làm việc trong môi trường thực phẩm/y tế, Đồng/Nhôm cho công nghiệp thông thường.
Bảo dưỡng: Kiểm tra rò rỉ định kỳ 6 tháng/lần, vệ sinh bụi bẩn bên trong, thay gioăng nếu thấy có dấu hiệu lão hóa.
FAQ: Câu hỏi thường gặp
Van một chiều khí nén có phân biệt chiều không?
Có, trên thân van luôn có mũi tên đúc nổi chỉ hướng dòng khí.
Có dùng van nước cho khí nén được không?
Không khuyến khích vì tiêu chuẩn độ kín và vật liệu khác biệt, dễ gây rò rỉ khí nén.
Bao lâu nên thay van?
Tùy tần suất, nhưng nên kiểm tra định kỳ 6–12 tháng để đảm bảo an toàn.
Van inox hay đồng tốt hơn?
Inox tốt hơn trong môi trường ăn mòn, đồng phù hợp với môi trường khí sạch, khô.
Có cần bảo dưỡng không?
Có, nên vệ sinh bụi bẩn định kỳ để đảm bảo đĩa van đóng mở nhạy bén.
Kết luận
Van một chiều khí nén là mắt xích nhỏ nhưng mang trọng trách lớn trong việc bảo vệ hệ thống khí nén. Từ việc chống sụt áp đến ngăn chặn sự cố máy nén, thiết bị này giúp doanh nghiệp vận hành ổn định và tối ưu hóa chi phí.
