Van OS&Y Là Gì? Giải Pháp Van Cổng Ty Nổi Tối Ưu Cho Hệ Thống PCCC
Trong các tòa nhà cao tầng, khu công nghiệp hoặc trung tâm thương mại, việc kiểm soát trạng thái đóng/mở của các thiết bị trên tuyến ống là yếu tố sống còn để đảm bảo an toàn. Một sơ suất nhỏ, như việc đóng nhầm van mà không phát hiện kịp thời, sẽ vô hiệu hóa khả năng cấp nước chữa cháy khi có sự cố. Đây chính là lý do van OS&Y trở thành thiết bị được các tiêu chuẩn PCCC quốc tế khuyến nghị sử dụng rộng rãi. Vậy van OS&Y là gì và tại sao thiết kế của nó lại được giới kỹ thuật tin tưởng đến vậy?

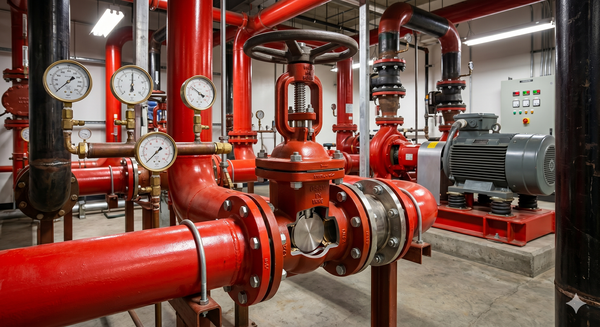

Vì Sao Van OS&Y Được Sử Dụng Rộng Rãi Trong Hệ Thống PCCC?
Sự an toàn của một hệ thống phòng cháy chữa cháy (PCCC) phụ thuộc vào tính sẵn sàng của nguồn nước. Trong thực tế vận hành, các kỹ sư thường đối mặt với nguy cơ van cổng bị đóng trái phép hoặc đóng nhầm trong quá trình bảo trì mà không được mở lại. Nếu không có cơ chế nhận biết trực quan, rủi ro này có thể dẫn đến hậu quả nghiêm trọng khi xảy ra hỏa hoạn.
Van OS&Y (Outside Screw and Yoke) được thiết kế đặc biệt để loại bỏ rủi ro trên. Nhờ cơ chế ty nổi độc đáo, người vận hành có thể xác định ngay lập tức trạng thái làm việc của van chỉ bằng một cái nhìn từ xa. Đây chính là tiêu chuẩn "vàng" trong các thiết kế hạ tầng nước chữa cháy hiện nay.

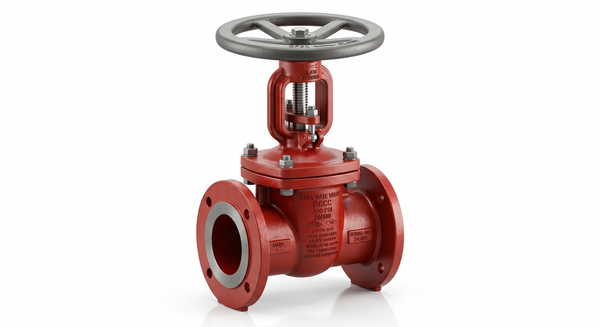

Van OS&Y Là Gì?
Van OS&Y là dòng van cổng có ty nổi (Rising Stem Gate Valve), trong đó phần ren vận hành và trục van được đặt bên ngoài thân van. Khi người dùng xoay vô lăng, ty van sẽ di chuyển theo chiều dọc, giúp thay đổi vị trí của đĩa van bên trong.
Đặc điểm nhận dạng của dòng van này nằm ở thiết kế "ty nổi":
Khi mở van: Ty van nâng lên cao, báo hiệu dòng chảy đang được thông suốt.
Khi đóng van: Ty van hạ xuống, cho thấy van đang ở trạng thái chặn dòng.
Nhờ khả năng quan sát trạng thái trực quan, van OS&Y còn được biết đến với nhiều tên gọi chuyên ngành khác như van cổng ty nổi, van cửa ty nổi hoặc Rising Stem Gate Valve.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van OS&Y

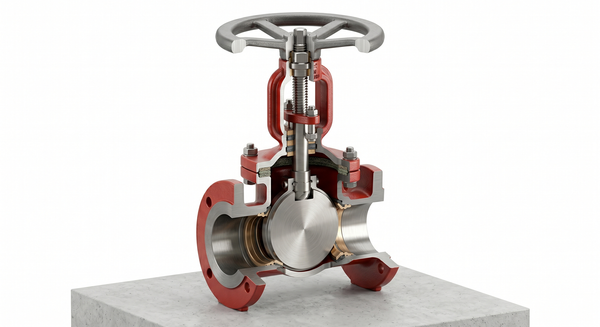

Cấu tạo van OS&Y
Một bộ van OS&Y tiêu chuẩn được cấu thành từ các thành phần cơ khí bền bỉ:
Thân van (Body): Vỏ ngoài chịu áp lực chính.
Nắp van (Bonnet): Kết nối giữa thân và bộ phận điều khiển.
Đĩa van (Gate Disc): Bộ phận đóng ngắt trực tiếp dòng chảy.
Ty van nổi (Stem): Trục ren di chuyển lên xuống.
Giá đỡ (Yoke): Phần giá đỡ cố định trục van phía trên nắp van.
Tay quay (Handwheel): Vô lăng dùng để vận hành.
Nguyên lý hoạt động
Cơ chế vận hành của van dựa trên sự chuyển đổi chuyển động quay thành chuyển động tịnh tiến:
Mở van: Khi xoay tay quay ngược chiều kim đồng hồ, hệ thống ren ngoài sẽ đẩy ty van di chuyển lên trên, kéo theo đĩa van rời khỏi vị trí chặn, cho phép dòng chảy đi qua.
Đóng van: Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống, ép chặt đĩa van vào gioăng làm kín (seat), ngăn chặn hoàn toàn dòng chảy.
Thiết kế ty nổi không chỉ giúp quan sát nhanh mà còn giúp phần ren vận hành tách biệt hoàn toàn với dòng lưu chất, hạn chế tình trạng kẹt ren do rỉ sét hoặc tạp chất trong nước.
Các Loại Van OS&Y Phổ Biến Hiện Nay
Tùy vào môi trường lắp đặt, van OS&Y được chế tạo từ các vật liệu khác nhau để tối ưu hóa hiệu suất:
Van OS&Y gang: Phổ biến nhất trong hệ thống PCCC và cấp nước đô thị nhờ giá thành hợp lý và khả năng chịu áp lực cao.
Van OS&Y thép: Thường dùng trong công nghiệp nặng, nơi đòi hỏi khả năng chịu nhiệt và áp suất khắc nghiệt.
Van OS&Y inox: Lựa chọn ưu tiên cho hệ thống nước sạch, thực phẩm hoặc hóa chất nhờ khả năng chống ăn mòn tuyệt đối.
So Sánh Van OS&Y Và Van NRS
Trong kỹ thuật cơ điện, van NRS (Non-Rising Stem) hay còn gọi là van ty chìm là đối thủ thường gặp. Dưới đây là bảng so sánh nhanh:
| Tiêu chí | Van OS&Y (Ty nổi) | Van NRS (Ty chìm) |
| Ty van | Nổi (di chuyển lên xuống) | Chìm (nằm yên trong thân) |
| Quan sát trạng thái | Rất dễ | Khó |
| Không gian lắp đặt | Cần không gian cao | Tiết kiệm diện tích |
| Ứng dụng chính | Hệ thống PCCC | Hố van ngầm, không gian hẹp |
Việc chọn loại van nào phụ thuộc vào không gian lắp đặt. Tuy nhiên, nếu là hệ thống PCCC, van OS&Y luôn là ưu tiên số một.
Vì Sao Hệ Thống PCCC Thường Ưu Tiên Van OS&Y?
Hệ thống chữa cháy luôn đặt yếu tố an toàn lên trên hết. Van OS&Y được ưa chuộng vì:
Dễ nhận biết trạng thái: Kỹ sư bảo trì chỉ cần nhìn từ xa là biết van đang mở hay đóng.
Giảm rủi ro lỗi vận hành: Hạn chế tình trạng đóng nhầm van làm vô hiệu hóa hệ thống sprinkler.
Thuận tiện bảo trì: Phần ren nằm ngoài giúp việc bôi trơn và vệ sinh diễn ra dễ dàng mà không làm gián đoạn dòng chảy.
Tuân thủ tiêu chuẩn quốc tế: Nhiều chứng chỉ uy tín như UL/FM luôn yêu cầu sử dụng van ty nổi để đảm bảo an toàn cho các công trình trọng điểm.
Những Sai Lầm Thường Gặp Khi Lựa Chọn Van OS&Y
Để đảm bảo hiệu quả đầu tư, cần tránh những sai lầm sau:
Chọn sai áp lực: Sử dụng van PN10 cho hệ thống đòi hỏi PN16 sẽ gây nứt vỡ thân van.
Thiếu không gian: Lắp van OS&Y ở nơi có trần quá thấp, khiến ty van không thể nâng lên hoàn toàn.
Không kiểm tra chứng chỉ: Lắp đặt van không có chứng nhận PCCC sẽ không được cơ quan chức năng nghiệm thu.
Checklist Chọn Van OS&Y Cho Dự Án
Để sở hữu sản phẩm phù hợp, hãy kiểm tra theo quy trình 5 bước:
Xác định môi chất: Nước chữa cháy, nước sạch hay hóa chất.
Kích thước đường ống: DN50, DN100, DN150...
Áp suất làm việc: PN10, PN16 hay Class 150.
Tiêu chuẩn kết nối: Mặt bích JIS, BS hay ANSI.
Thương hiệu uy tín: Ưu tiên các dòng có chứng chỉ UL/FM, CE hoặc ISO.
FAQ – Câu Hỏi Thường Gặp Về Van OS&Y
Van OS&Y có phải van cổng không? Có, đây là một dạng van cổng sử dụng thiết kế ty nổi.
Van OS&Y có dùng cho nước sạch được không? Có, nếu chọn vật liệu gang phủ epoxy hoặc inox.
Hệ thống PCCC có bắt buộc dùng van OS&Y không? Không phải mọi trường hợp đều bắt buộc, nhưng đây là lựa chọn khuyên dùng để kiểm tra trạng thái vận hành nhanh nhất.
Kết Luận
Van OS&Y là sự kết hợp hoàn hảo giữa tính an toàn và hiệu suất vận hành. Khả năng nhận biết trạng thái đóng/mở trực quan, độ bền cao và tính an toàn tuyệt đối giúp thiết bị này trở thành lựa chọn hàng đầu cho hệ thống PCCC hiện đại.
Nếu bạn đang cần lựa chọn van OS&Y phù hợp cho dự án của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn kích thước, tiêu chuẩn kết nối và thương hiệu chính hãng, đảm bảo an toàn tối đa cho công trình của bạn.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Van OS&Y
