Van tiết lưu một chiều là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Van tiết lưu một chiều là thiết bị được sử dụng phổ biến trong các hệ thống khí nén và thủy lực để điều chỉnh lưu lượng chất lưu theo một hướng, đồng thời cho phép dòng lưu chất đi qua tương đối tự do theo hướng ngược lại. Nhờ đặc điểm này, van có thể kiểm soát tốc độ chuyển động của xi lanh, cơ cấu chấp hành hoặc các thiết bị sử dụng khí nén, dầu thủy lực.

Vậy van tiết lưu một chiều là gì, cấu tạo gồm những bộ phận nào, hoạt động ra sao và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

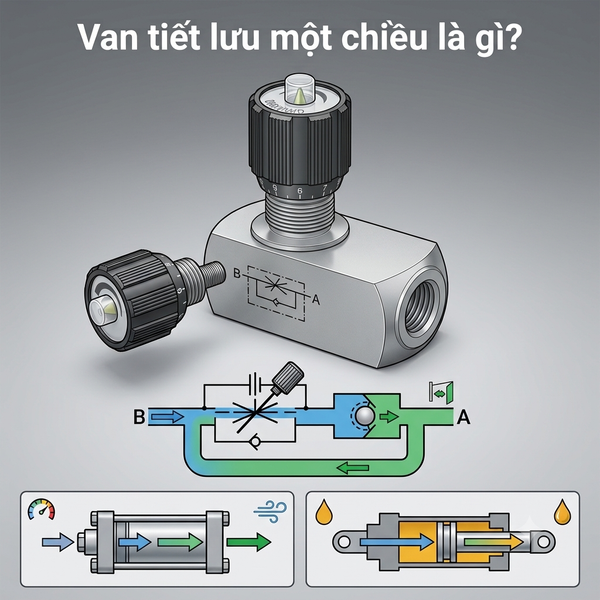

Van tiết lưu một chiều là gì?

Van tiết lưu một chiều là loại van kết hợp giữa chức năng tiết lưu dòng chảy và chức năng van một chiều trong cùng một thiết bị.

Nếu van tiết lưu thông thường có nhiệm vụ điều chỉnh tiết diện dòng chảy để kiểm soát lưu lượng, thì van tiết lưu một chiều được thiết kế thêm cơ cấu van một chiều. Nhờ đó, thiết bị có thể:

• Điều chỉnh lưu lượng theo một hướng nhất định.
• Cho phép dòng khí hoặc dầu đi qua gần như tự do theo hướng ngược lại.
• Kiểm soát tốc độ chuyển động của xi lanh hoặc cơ cấu chấp hành.
• Hạn chế tình trạng dòng lưu chất đi ngược chiều ngoài mong muốn.

Nguyên lý này đặc biệt hữu ích trong hệ thống khí nén, nơi tốc độ ra vào của xi lanh cần được kiểm soát chính xác. Van cũng có thể được sử dụng trong một số hệ thống thủy lực tùy theo thiết kế, áp suất và lưu lượng yêu cầu.

Có thể hiểu đơn giản, van tiết lưu một chiều = van tiết lưu + van một chiều, trong đó hai chức năng được tích hợp để kiểm soát dòng chảy linh hoạt hơn.

Cấu tạo van tiết lưu một chiều

Tùy theo từng nhà sản xuất, kích thước và môi trường sử dụng, cấu tạo van có thể khác nhau. Tuy nhiên, một van tiết lưu một chiều cơ bản thường gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bên ngoài có nhiệm vụ bảo vệ các chi tiết bên trong và tạo đường dẫn cho lưu chất.

Thân van thường được sản xuất từ các vật liệu như:

• Đồng.
• Inox.
• Thép.
• Hợp kim kim loại.
• Một số loại nhựa kỹ thuật đối với hệ thống phù hợp.

Hai đầu van có thể được thiết kế dạng ren, đầu nối nhanh hoặc kiểu kết nối khác tùy từng model. Khi lựa chọn, cần đảm bảo kích thước kết nối phù hợp với đường ống hoặc thiết bị khí nén.

Kim van hoặc vít điều chỉnh

Đây là bộ phận quan trọng của chức năng tiết lưu.

Khi xoay vít điều chỉnh, tiết diện khe hở cho dòng khí hoặc chất lỏng đi qua sẽ thay đổi. Khe hở càng nhỏ thì lưu lượng đi qua càng giảm; ngược lại, khi mở lớn thì lưu lượng tăng lên.

Nhờ cơ cấu này, người vận hành có thể điều chỉnh tốc độ hoạt động của xi lanh hoặc cơ cấu chấp hành theo yêu cầu.

 Đĩa van và lò xo van một chiều

Đây là nhóm chi tiết đảm nhiệm chức năng cho dòng chảy đi tự do theo một hướng và hạn chế dòng chảy theo hướng còn lại.

Khi dòng lưu chất đi theo chiều được thiết kế, áp lực có thể tác động lên đĩa van hoặc cơ cấu bên trong, làm van một chiều mở. Khi đó, dòng chảy có thể đi qua với mức cản thấp hơn.

Ở chiều ngược lại, đĩa van được hỗ trợ bởi lò xo hoặc chênh lệch áp suất để đóng đường dẫn, buộc dòng lưu chất phải đi qua phần tiết lưu nếu thiết kế của van yêu cầu.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bộ phận, hạn chế tình trạng khí hoặc chất lỏng rò rỉ ra ngoài.

Vật liệu gioăng cần phù hợp với môi trường làm việc, nhiệt độ, áp suất và loại lưu chất sử dụng. Việc lựa chọn gioăng không phù hợp có thể làm giảm tuổi thọ của van hoặc gây rò rỉ trong quá trình vận hành.

Nguyên lý hoạt động của van tiết lưu một chiều

Điểm đặc biệt của van tiết lưu một chiều nằm ở việc thiết bị tạo ra sự khác biệt về khả năng lưu thông giữa hai hướng.

Theo chiều tiết lưu

Ở chiều này, dòng khí hoặc chất lỏng sẽ đi qua khe tiết lưu được tạo bởi kim van và đế van.

Khi người sử dụng điều chỉnh vít, tiết diện khe hở thay đổi. Điều này làm thay đổi lượng lưu chất đi qua trong một đơn vị thời gian.

Có thể hình dung đơn giản:

Khe tiết lưu nhỏ → lưu lượng giảm → tốc độ cơ cấu chấp hành giảm.

Khe tiết lưu lớn → lưu lượng tăng → tốc độ cơ cấu chấp hành tăng.

Nhờ vậy, van có thể được sử dụng để điều chỉnh tốc độ chuyển động của xi lanh khí nén hoặc các cơ cấu cần kiểm soát tốc độ.

 Theo chiều ngược lại

Khi dòng lưu chất đi theo chiều ngược lại, cơ cấu van một chiều sẽ mở đường dẫn để dòng chảy đi qua với trở lực thấp hơn so với chiều tiết lưu.

Đây chính là điểm khác biệt quan trọng giữa van tiết lưu một chiều và van tiết lưu thông thường.

Thay vì phải điều chỉnh lưu lượng theo cả hai chiều, van tiết lưu một chiều cho phép người dùng kiểm soát dòng chảy ở một hướng nhưng tạo điều kiện cho dòng chảy hồi về theo hướng còn lại.

Tùy cấu tạo cụ thể, mức độ tự do của dòng chảy ở chiều ngược lại có thể khác nhau. Vì vậy, khi lựa chọn van cần kiểm tra sơ đồ ký hiệu, hướng dòng chảy và thông số kỹ thuật của nhà sản xuất.Van tiết lưu một chiều có tác dụng gì?

Van được sử dụng chủ yếu để kiểm soát lưu lượng và tốc độ chuyển động của cơ cấu chấp hành.

Trong hệ thống khí nén, nếu không kiểm soát lưu lượng, xi lanh có thể chuyển động quá nhanh, gây va đập ở cuối hành trình hoặc làm giảm độ ổn định của máy.

Khi lắp van tiết lưu một chiều phù hợp, người vận hành có thể điều chỉnh lượng khí cấp hoặc xả ra khỏi xi lanh, từ đó kiểm soát tốc độ hoạt động.

Một số lợi ích nổi bật gồm:

• Điều chỉnh tốc độ xi lanh.
• Kiểm soát lưu lượng khí hoặc chất lỏng.
• Hạn chế chuyển động quá nhanh của cơ cấu.
• Giúp thiết bị vận hành ổn định hơn.
• Kết hợp điều khiển dòng chảy và chống dòng chảy ngược.
• Cấu tạo tương đối nhỏ gọn, thuận tiện lắp đặt.

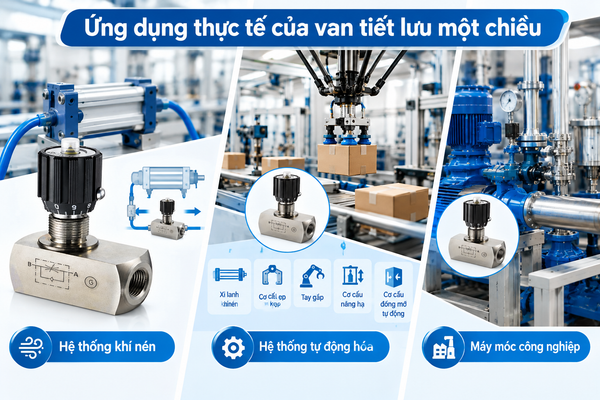

Ứng dụng thực tế của van tiết lưu một chiều

Hệ thống khí nén

Đây là một trong những ứng dụng phổ biến nhất.

Van được lắp trên đường khí của xi lanh để điều chỉnh tốc độ chuyển động của piston. Người vận hành có thể thay đổi mức tiết lưu để phù hợp với tốc độ yêu cầu của máy.

Ứng dụng thường gặp trong máy đóng gói, máy ép, máy gắp sản phẩm và các dây chuyền tự động hóa.

Hệ thống tự động hóa

Trong các hệ thống tự động hóa, tốc độ của cơ cấu chấp hành cần được kiểm soát để đảm bảo chu kỳ hoạt động ổn định.

Van tiết lưu một chiều có thể được sử dụng để điều chỉnh tốc độ của:

• Xi lanh khí nén.
• Cơ cấu kẹp.
• Tay gắp.
• Cơ cấu nâng hạ.
• Cơ cấu đóng mở tự động.

Máy móc công nghiệp

Van còn được sử dụng trong nhiều thiết bị công nghiệp có yêu cầu kiểm soát lưu lượng theo một hướng.

Tùy thiết kế hệ thống, van có thể góp phần hạn chế chuyển động đột ngột, giúp quá trình vận hành ổn định và dễ điều chỉnh hơn.

Cách lựa chọn van tiết lưu một chiều phù hợp

Để lựa chọn đúng van, không nên chỉ dựa vào kích thước ren. Cần xem xét đồng thời nhiều thông số:

Thứ nhất, loại lưu chất: xác định van sử dụng cho khí nén, dầu thủy lực hay môi trường khác.

Thứ hai, kích thước kết nối: lựa chọn đúng kích thước ren hoặc đầu nối với đường ống và thiết bị.

Thứ ba, áp suất làm việc: áp suất định mức của van phải đáp ứng yêu cầu thực tế của hệ thống.

Thứ tư, lưu lượng: van cần đáp ứng được lưu lượng cần thiết. Nếu lựa chọn van có lưu lượng quá nhỏ, hệ thống có thể hoạt động không đạt tốc độ mong muốn.

Thứ năm, vật liệu: lựa chọn đồng, inox hoặc vật liệu khác tùy môi trường làm việc và yêu cầu độ bền.

Thứ sáu, hướng dòng chảy: đây là yếu tố rất quan trọng đối với van tiết lưu một chiều. Cần lắp đúng hướng được ký hiệu trên thân van hoặc theo sơ đồ của nhà sản xuất.

Một số lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định, người sử dụng nên lưu ý:

• Kiểm tra đúng chiều dòng chảy trước khi lắp.
• Không siết ren quá mạnh làm hư ren hoặc biến dạng thân van.
• Đảm bảo đường ống sạch, hạn chế bụi bẩn và tạp chất đi vào van.
• Không điều chỉnh vít tiết lưu quá đột ngột.
• Kiểm tra rò rỉ sau khi lắp đặt.
• Sử dụng van trong giới hạn áp suất và nhiệt độ cho phép.
• Định kỳ kiểm tra khả năng điều chỉnh và độ kín của van.

Đối với hệ thống khí nén, việc kết hợp van với bộ lọc, điều áp và bôi trơn (FRL) phù hợp cũng giúp nâng cao độ ổn định của hệ thống và hạn chế tạp chất ảnh hưởng đến các chi tiết bên trong.

Phân biệt van tiết lưu một chiều và van tiết lưu thông thường

Hai loại van đều có khả năng điều chỉnh lưu lượng, nhưng cách kiểm soát dòng chảy khác nhau.

Vì vậy, nếu hệ thống yêu cầu điều chỉnh tốc độ theo một hướng nhưng muốn dòng lưu chất hồi về nhanh hơn theo hướng ngược lại, van tiết lưu một chiều là một lựa chọn phù hợp về mặt nguyên lý.

Kết luận

Van tiết lưu một chiều là thiết bị nhỏ gọn nhưng có vai trò quan trọng trong việc kiểm soát dòng lưu chất. Bằng cách kết hợp giữa cơ cấu tiết lưu và van một chiều, thiết bị cho phép điều chỉnh lưu lượng theo một hướng đồng thời tạo điều kiện cho dòng chảy đi theo hướng ngược lại.

Van được ứng dụng rộng rãi trong hệ thống khí nén, tự động hóa, máy móc công nghiệp và các thiết bị sử dụng cơ cấu chấp hành. Khi lựa chọn sản phẩm, cần quan tâm đến loại lưu chất, kích thước kết nối, áp suất, lưu lượng, vật liệu và đặc biệt là hướng dòng chảy.

Nếu bạn đang tìm mua van tiết lưu một chiều, nên xác định trước kích thước ren, áp suất làm việc, loại lưu chất và yêu cầu lưu lượng để lựa chọn đúng model, tránh tình trạng van không tương thích hoặc không đáp ứng được tốc độ vận hành của hệ thống. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về van tiết lưu một chiều
