Van Ty Chìm Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Hạn Chế Không Gian
Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc tối ưu hóa diện tích luôn là bài toán nan giải. Đặc biệt tại các công trình có không gian lắp đặt hạn chế như hố van ngầm, tầng kỹ thuật thấp hoặc các khoang chứa nhỏ hẹp, các loại van cổng thông thường với ty nổi cao vút thường trở nên bất khả thi. Đó chính là lý do van ty chìm (Non Rising Stem Gate Valve) trở thành sự lựa chọn hàng đầu của các kỹ sư và nhà thầu.
Vậy van ty chìm là gì, tại sao nó lại được ưa chuộng đến vậy và làm thế nào để chọn được sản phẩm phù hợp nhất cho hệ thống của bạn? Hãy cùng phân tích chuyên sâu trong bài viết này.
Vì Sao Van Ty Chìm Được Sử Dụng Rộng Rãi Trong Các Hệ Thống Đường Ống?

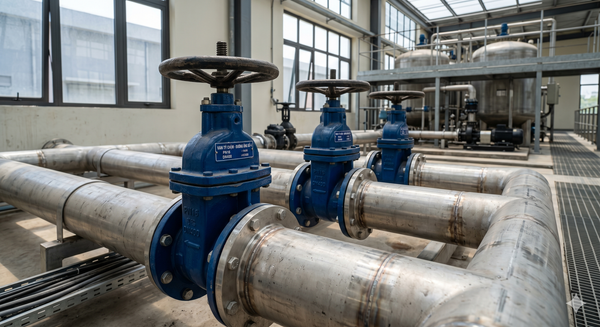

Thực tế tại nhiều công trình hiện nay, việc lắp đặt thiết bị gặp trở ngại lớn về mặt bằng. Khi hệ thống đường ống nằm sâu trong các hố van hoặc tầng kỹ thuật, chiều cao trần hạn chế khiến các dòng van ty nổi thông thường không có đủ khoảng trống để trục ty nâng lên khi mở van.
Sự xuất hiện của van cổng ty chìm đã giải quyết triệt để vấn đề này. Nhờ thiết kế trục ty cố định, chiều cao tổng thể của van không thay đổi trong suốt quá trình vận hành đóng – mở. Vậy khi nào nên ưu tiên lựa chọn loại van này thay vì các dòng van khác? Câu trả lời nằm ở khả năng tối ưu diện tích và độ bền bỉ trong những môi trường khắc nghiệt mà chúng tôi sẽ phân tích kỹ hơn dưới đây.
Van Ty Chìm Là Gì?

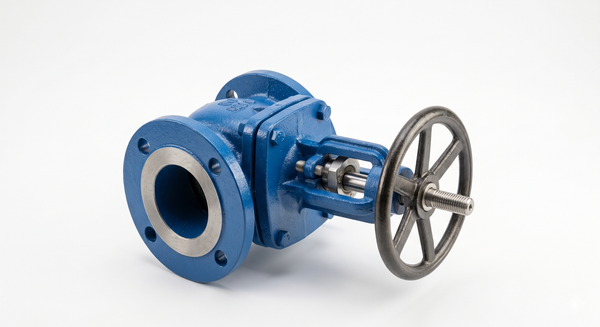

Van ty chìm (hay còn gọi là van cổng ty chìm, van cửa ty chìm, Non Rising Stem Gate Valve) là thiết bị đóng ngắt dòng chảy trong đường ống mà bộ phận trục van (ty van) không hề dịch chuyển lên xuống so với vị trí ban đầu khi vận hành.
Đặc điểm nhận biết:
Trục ty: Nằm trọn vẹn bên trong thân van, không lộ ra ngoài.
Tay quay: Vẫn xoay tròn để điều khiển đĩa van, nhưng ty van không vươn cao lên.
Chiều cao: Luôn giữ nguyên trạng thái dù van ở vị trí đóng hay mở hoàn toàn, giúp thiết bị vận hành ổn định trong không gian chật hẹp.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Ty Chìm
Để hiểu tại sao thiết bị này lại bền bỉ trong môi trường khắc nghiệt, chúng ta cần nắm rõ cấu tạo và cơ chế vận hành của nó.

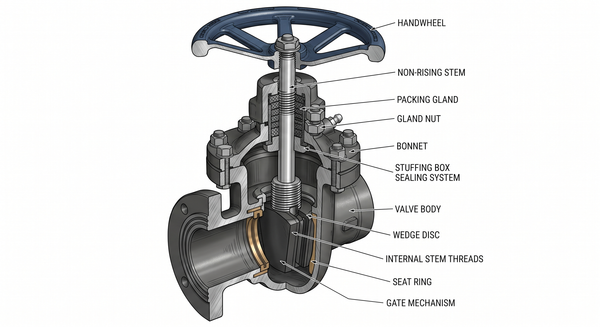

Cấu tạo chi tiết
Một chiếc van cổng ty chìm chuẩn kỹ thuật bao gồm các thành phần chủ chốt:
Thân van: Thường được đúc từ Gang, Gang dẻo, Thép hoặc Inox tùy thuộc vào môi trường lưu chất.
Ty van: Bộ phận truyền động, chế tạo từ Inox 304 hoặc 316 để chống ăn mòn.
Đĩa van: Chịu trách nhiệm chặn dòng chảy, thường được bọc cao su EPDM để tăng độ kín.
Nắp van, gioăng làm kín và tay quay điều khiển: Đảm bảo hệ thống kín khít và dễ dàng thao tác.
Nguyên lý hoạt động
Khi bạn xoay tay quay (vô lăng), ty van sẽ quay tại chỗ nhờ các rãnh ren bên trong đĩa van. Đĩa van được gắn với ren của ty, do đó khi ty quay, đĩa sẽ di chuyển lên xuống dọc theo trục van. Điểm khác biệt mấu chốt là ty không di chuyển ra ngoài mà chỉ quay tròn bên trong thân van, giúp toàn bộ chiều cao của thiết bị luôn được giữ cố định.
Các Loại Van Ty Chìm Phổ Biến Hiện Nay
Trên thị trường, việc phân loại van dựa trên vật liệu và kiểu kết nối giúp người dùng dễ dàng đưa ra quyết định phù hợp với yêu cầu hệ thống.
Theo vật liệu
Van ty chìm gang: Là lựa chọn phổ biến nhất cho các hệ thống nước sạch, cấp nước đô thị nhờ giá thành thấp và hiệu quả cao.
Van ty chìm inox: Ưu tiên hàng đầu cho các môi trường hóa chất, thực phẩm nhờ khả năng chống ăn mòn tuyệt đối.
Van ty chìm thép: Phù hợp với hơi nóng hoặc hệ thống dầu khí có áp lực và nhiệt độ làm việc cao.
Theo kiểu kết nối
Nối ren: Phù hợp với các đường ống có kích thước nhỏ (thường dưới DN50).
Mặt bích: Tiêu chuẩn (JIS, BS, DIN, ANSI) cho các đường ống lớn, đảm bảo độ chắc chắn và kín khít tuyệt đối.
Đầu hàn: Dành cho các hệ thống chịu áp suất cực lớn, yêu cầu mối nối vĩnh viễn.
Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Ty Chìm
Việc lựa chọn đúng thông số không chỉ đảm bảo hiệu suất mà còn kéo dài tuổi thọ cho hệ thống.
Kích thước (DN): Từ DN50 đến DN300 và lớn hơn.
Áp suất làm việc (PN): Phổ biến nhất là PN10, PN16, PN25.
Nhiệt độ: Tùy chọn từ 0°C đến 200°C.
Tại sao cần chọn đúng thông số? Việc chọn sai kích thước hoặc áp suất sẽ dẫn đến rò rỉ tại khớp nối, gãy ty van hoặc hỏng đĩa van, gây gián đoạn toàn bộ hệ thống và tốn kém chi phí bảo trì không đáng có.
So Sánh Van Ty Chìm Và Van Ty Nổi
| Tiêu chí | Van ty chìm | Van ty nổi |
| Không gian lắp đặt | Nhỏ, tiết kiệm | Lớn |
| Quan sát trạng thái | Khó (không thấy ty) | Dễ (nhìn ty biết đóng/mở) |
| Môi trường bụi bẩn | Tốt | Trung bình |
| Giá thành | Thấp hơn | Cao hơn |
Nên chọn van ty chìm khi: Lắp đặt trong hố van ngầm, tầng hầm, hoặc phòng kỹ thuật có trần thấp.
Nên chọn van ty nổi khi: Hệ thống cần quan sát trực quan trạng thái đóng mở ngay lập tức (như hệ thống PCCC lớn).
Ưu Điểm Và Hạn Chế Của Van Ty Chìm
Ưu điểm
Thiết kế nhỏ gọn: Tối ưu không gian lắp đặt.
Độ kín cao: Cơ chế ren trong giúp đĩa van áp chặt vào gioăng.
Chi phí: Giá thành hợp lý, phù hợp với nhiều ngân sách dự án.
Nhược điểm
Do ty van nằm trong thân, nó trực tiếp tiếp xúc với lưu chất. Nếu lưu chất có tạp chất hoặc tính ăn mòn cao, ty van cần được kiểm tra định kỳ để tránh tình trạng kẹt ren.
Ứng Dụng Thực Tế
Hiện nay, van cổng ty chìm đóng vai trò quan trọng trong:
Hệ thống cấp nước đô thị và nhà máy xử lý nước.
Hệ thống điều hòa không khí (HVAC) tại các tòa nhà cao tầng.
Trạm bơm nước thải và hệ thống thủy lợi.
Hệ thống Phòng cháy chữa cháy (PCCC) yêu cầu sự nhỏ gọn.
Checklist Lựa Chọn Van Ty Chìm Chuẩn Kỹ Thuật
Để đảm bảo chọn đúng thiết bị, hãy tuân thủ các bước sau:
Xác định lưu chất: Nước sạch, nước thải hay hóa chất?
Kích thước đường ống: Chọn đúng kích thước DN.
Áp suất: Kiểm tra áp lực tối đa của hệ thống (PN).
Vật liệu: Chọn gang cho nước, inox cho hóa chất.
Thương hiệu & CO-CQ: Luôn ưu tiên hàng chính hãng có đầy đủ giấy tờ chứng minh nguồn gốc.
Hướng Dẫn Lắp Đặt Và Bảo Trì
Lắp đặt: Đảm bảo đúng chiều dòng chảy đã đánh dấu trên thân van. Sử dụng bulong đúng kích thước và siết lực đều.
Bảo trì: Đóng mở định kỳ mỗi 6–12 tháng để làm sạch cặn bẩn bám trên ty van và kiểm tra gioăng làm kín.
FAQ – Câu Hỏi Thường Gặp
1. Van ty chìm và van cổng ty chìm có giống nhau không?
Có, đây là hai tên gọi khác nhau của cùng một loại thiết bị: Non Rising Stem Gate Valve.
2. Van ty chìm có dùng cho hệ thống PCCC được không?
Có, đây là dòng van tiêu chuẩn trong các hệ thống PCCC có không gian hẹp.
3. Van ty chìm có chịu được hóa chất không?
Có, nếu bạn chọn loại van có vật liệu thân và ty làm từ inox chuyên dụng.
4. Bao lâu nên bảo trì van ty chìm?
Nên kiểm tra định kỳ từ 6–12 tháng/lần tùy vào môi trường vận hành.
Kết Luận
Van ty chìm là giải pháp tối ưu cho mọi hệ thống đường ống đòi hỏi sự gọn gàng, kín khít và bền bỉ. Việc hiểu rõ cấu tạo và chọn lựa thông số chính xác không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm chi phí bảo trì dài hạn.
