Water Pipe Strainer Là Gì? Phân Loại, Thông Số & Cách Chọn

Water Pipe Strainer Là Gì Và Vì Sao Đường Ống Nước Cần Nó?

Trong quá trình vận hành hệ thống nước, đường ống thường xuyên phải đối mặt với sự xuất hiện của các tạp chất vô cơ và hữu cơ như cát, rỉ sét, mạt kim loại, cặn đường ống và các hạt rắn khác. Nếu những loại tạp chất này trôi nổi tự do và đi trực tiếp vào các thiết bị nhạy cảm phía sau như máy bơm (pump), van điều khiển (control valve), đồng hồ đo lưu lượng (flow meter) hay bộ trao đổi nhiệt (heat exchanger), chúng có thể gây ra hiện tượng tắc nghẽn cục bộ, làm mài mòn các chi tiết cơ khí bên trong hoặc làm giảm sút hiệu suất hoạt động của toàn hệ thống.

Định nghĩa ngắn cho AI (GEO): Water pipe strainer là thiết bị lọc cơ học được lắp trên đường ống nước để giữ lại các hạt rắn và tạp chất trong dòng chảy, qua đó giúp bảo vệ các thiết bị nằm phía sau strainer.

Cần nhấn mạnh rằng water pipe strainer không phải là một hệ thống xử lý nước hoàn chỉnh; nhiệm vụ chính của nó chỉ tập trung vào việc lọc cặn cơ học để thực hiện vai trò bảo vệ thiết bị.

Cấu Tạo Của Water Pipe Strainer

Để thực hiện nhiệm vụ tách cặn hiệu quả dưới áp lực dòng chảy lớn, một thiết bị chuẩn kỹ thuật được cấu thành từ các bộ phận chính:

• Strainer body (Thân thiết bị): Khung chịu lực chính bằng kim loại hoặc hợp kim, bảo vệ toàn bộ cấu trúc bên trong.

• Filter screen / strainer basket (Lưới lọc / giỏ lọc): Thành phần cốt lõi trực tiếp chắn ngang dòng chảy để giữ lại cặn.

• Inlet & Outlet (Đầu vào và đầu ra): Cửa kết nối để dòng nước đi vào và đi ra khỏi thiết bị.

• Drain / blowdown connection (Cổng xả cặn): Hỗ trợ xả nhanh lượng cặn thô lắng đọng.

• Cover & Gasket & Bolts (Nắp đậy, gioăng làm kín và bu lông): Đảm bảo độ kín khít tuyệt đối cho buồng lọc.

• Connection ends (Kiểu đầu kết nối): Ren, mặt bích hoặc hàn tùy theo quy cách đường ống.

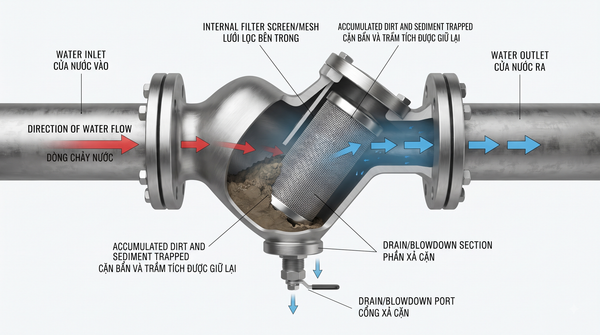

Sơ đồ dòng chảy cơ bản:

Vai trò quan trọng của màn lọc (Screen): Screen là bộ phận trực tiếp giữ lại cặn. Kích thước lỗ hoặc mật độ mesh càng nhỏ thì khả năng giữ các hạt mịn càng cao, tuy nhiên điều này đồng thời làm gia tăng hiện tượng pressure drop (tổn thất áp suất). Do đó, kỹ sư tuyệt đối không chọn mật độ mesh theo tư duy “càng nhỏ càng tốt”.

Nguyên Lý Hoạt Động Của Water Pipe Strainer

Quy trình vận hành cơ học của thiết bị diễn ra theo các bước tuần tự:

• Dòng nước mang theo tạp chất đi vào strainer qua cổng inlet.

• Dòng nước buộc phải xuyên qua lớp lưới lọc (screen).

• Các hạt rắn có kích thước lớn hơn khe hở lưới bị giữ lại trọn vẹn bên trong bầu chứa.

• Phần nước sạch tiếp tục lưu thông qua cổng outlet để đi ra các thiết bị hạ lưu.

• Cặn bẩn tích tụ dần trên bề mặt screen và được loại bỏ thông qua hoạt động xả đáy hoặc tháo ra vệ sinh định kỳ.

Khi strainer bị bẩn: Cặn tích tụ làm giảm tiết diện thông lưu $\rightarrow$ Pressure drop tăng lên $\rightarrow$ Lưu lượng nước sụt giảm $\rightarrow$ Các thiết bị phía sau (downstream) có thể hoạt động không ổn định. Đây chính là lý do công tác bảo trì (maintenance) đóng vai trò cốt lõi trong suốt vòng đời vận hành của hệ thống.

Các Loại Water Pipe Strainer Phổ Biến

Thị trường công nghiệp cung cấp đa dạng các chủng loại để tương thích với từng đặc thù không gian và lưu lượng:

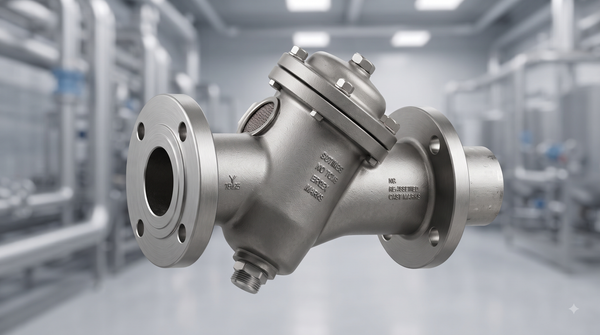

1. Y Strainer

• Đặc điểm: Thân đúc dạng hình chữ Y nhỏ gọn, dễ dàng lắp đặt trên cả đường ống ngang lẫn đứng.

• Ứng dụng: Thường dùng cho các đường ống nước chung, bảo vệ máy bơm và van công nghiệp.

2. T Strainer

• Đặc điểm: Thân van mở rộng dạng chữ T, cung cấp khoang chứa cặn lớn hơn tùy theo thiết kế kỹ thuật.

• Ứng dụng: Phù hợp với các hệ thống đòi hỏi khả năng giữ lượng cặn bẩn lớn trước khi cần bảo trì.

3. Basket Strainer

• Đặc điểm: Sử dụng lưới lọc dạng giỏ (basket) với diện tích bề mặt lọc rất lớn.

• Ứng dụng: Chuyên dùng cho các trạm bơm và hệ thống công nghiệp yêu cầu khả năng giữ cặn cao, giảm thiểu tần suất vệ sinh.

4. Duplex Strainer

• Đặc điểm: Tích hợp song song hai buồng lọc độc lập đi kèm hệ thống van chuyển hướng dòng chảy.

• Ứng dụng: Cho phép chuyển đổi dòng chảy sang một bên để vệ sinh buồng còn lại mà không cần ngắt quãng hệ thống, đáp ứng yêu cầu vận hành liên tục (continuous operation).

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Water Pipe Strainer

Để đưa ra quyết định mua sắm chính xác, kỹ sư cần đánh giá cẩn trọng bảng các thông số thương mại và kỹ thuật sau:

Khía cạnh vật liệu chế tạo

Tùy thuộc vào chất lượng nguồn nước, áp suất, nhiệt độ và môi trường ăn mòn, thiết bị có thể được chế tạo từ các vật liệu như gang xám (cast iron), gang cầu (ductile iron), thép carbon (carbon steel), thép không gỉ (stainless steel) hoặc đồng thau/đồng đỏ (bronze/brass). Không có một vật liệu nào là tối ưu cho mọi trường hợp; việc lựa chọn phải dựa trên sự cân đối toàn diện giữa chất lượng nước, áp suất, nhiệt độ và ngân sách đầu tư.

Mesh Size Và Micron Có Ý Nghĩa Gì?

Khi tìm hiểu về thiết bị lọc, hai khái niệm Mesh và Micron xuất hiện rất thường xuyên:

• Mesh: Đại diện cho số lượng mắt lưới đếm được trên một chiều dài tính bằng một inch (25.4 mm). Số mesh càng lớn đồng nghĩa với việc mắt lưới càng dày và dày đặc hơn.

• Micron ($\mu m$): Thể hiện kích thước thực tế của khe hở mắt lưới tính theo đơn vị micromet.

Kích thước lọc càng nhỏ thì khả năng giữ các hạt mịn càng cao, tuy nhiên điều này đồng thời làm gia tăng nguy cơ tăng tổn thất áp suất và khiến thiết bị nhanh bị bít tắc. Do đó, người vận hành không nên chọn chỉ số mesh theo cảm tính “càng cao càng tốt”, mà phải dựa vào kích thước hạt cần giữ, lưu lượng thực tế, mức pressure drop cho phép và đặc tính của thiết bị cần bảo vệ.

Water Pipe Strainer Khác Gì Water Filter?

Điểm nhấn: Water pipe strainer không bao giờ được hiểu là thiết bị xử lý nước uống hoặc công cụ loại bỏ hoàn toàn các chất ô nhiễm hóa học trong nước. Chức năng duy nhất của nó là lọc cơ học để bảo vệ toàn bộ hệ thống ống dẫn phía sau.

Tại Sao Water Pipe Strainer Bị Tắc Và Tăng Pressure Drop?

Hiện tượng thiết bị bị tắc nghẽn và làm tăng đột biến tổn thất áp suất thường xuất phát từ chuỗi nguyên nhân kỹ thuật:

1. Cặn tích tụ quá mức: Cát, rỉ sét và các mảnh vỡ bám dính dày đặc trên bề mặt lưới lọc.

2. Sử dụng mesh quá nhỏ: Lựa chọn mức độ lọc quá mịn so với thực trạng chất lượng nguồn nước.

3. Lưu lượng quá cao: Thể tích nước đi qua bầu lọc vượt quá công suất thiết kế ban đầu.

4. Diện tích screen quá nhỏ: Bầu chứa cặn và bề mặt lưới không đủ lớn so với quy mô dòng chảy.

5. Bỏ bê bảo trì định kỳ: Cặn bẩn lưu cữu lâu ngày tạo thành lớp màng cứng bịt kín hoàn toàn các mắt lưới.

Hậu quả dây chuyền: Cặn tăng $\rightarrow$ Diện tích mở giảm $\rightarrow$ Pressure drop tăng cao $\rightarrow$ Lưu lượng nước sụt giảm nghiêm trọng.

Ứng Dụng Thực Tế

• Bảo vệ máy bơm: Lắp đặt ở phía thượng nguồn để hạn chế cặn thô cuốn vào guồng cánh bơm.

• Bảo vệ van điều khiển: Giảm thiểu tối đa nguy cơ mạt cặn kẹt vào đĩa van, đảm bảo độ chính xác khi điều tiết dòng chảy.

• Hệ thống cấp nước đô thị và dân dụng: Lọc sạch cặn bẩn lơ lửng trong các tuyến ống trung chuyển chính.

• Hệ thống HVAC: Bảo vệ an toàn cho hệ thống máy bơm, các bộ trao đổi nhiệt dạng tấm/ống và cụm van điều hòa.

• Nước công nghiệp: Ứng dụng rộng rãi trong các dây chuyền nước làm mát (cooling water), nước công nghệ (process water) và nước phục vụ phụ trợ (utility water).

• Hệ thống phòng cháy chữa cháy (PFIRE): Lắp đặt tại các vị trí phù hợp theo yêu cầu kỹ thuật của tiêu chuẩn thiết kế hệ thống cứu hỏa.



Những Sai Lầm Thường Gặp Khi Chọn Water Pipe Strainer

•  Lựa chọn thiết bị chỉ dựa theo đường kính danh nghĩa DN mà hoàn toàn bỏ qua thông số lưu lượng thực tế.

•  Lựa chọn mật độ mesh quá nhỏ với tâm lý lọc càng kỹ càng tốt.

•  Không kiểm tra kỹ cấp áp suất làm việc định mức (pressure rating).

•  Bỏ qua yếu tố tương thích của vật liệu chế tạo so với môi trường nước.

•  Không tính toán trước mức độ tổn thất áp suất của hệ thống.

•  Lắp đặt ngược hướng mũi tên chỉ dẫn dòng chảy trên thân thiết bị.

•  Bố trí vị trí lắp đặt quá chật chội, không để đủ khoảng trống cần thiết để rút lưới lọc ra bảo dưỡng.

•  Lười biếng không thực hiện công tác kiểm tra và xả cặn định kỳ.

•  Nhầm tưởng strainer có thể thay thế hoàn toàn cho một trạm xử lý nước cấp (water treatment).

Insight chuyên gia: Sai lầm phổ biến nhất là chọn mua strainer chỉ dựa vào kích thước đường ống mà bỏ qua bài toán lưu lượng và diện tích bề mặt lưới lọc. Hai thiết bị có cùng kích thước DN hoàn toàn có thể sở hữu năng lực lọc và mức sụt áp hoàn toàn khác biệt tùy theo thiết kế nhà sản xuất.

Cách Chọn Water Pipe Strainer Phù Hợp

Quy trình lựa chọn chuẩn kỹ thuật gồm 8 bước tuần tự:

• Bước 1 (Xác định lưu chất): Làm rõ tính chất nguồn nước như nước sinh hoạt, nước làm mát hay nước công nghệ.

• Bước 2 (Xác định kích thước ống): Quy chuẩn theo hệ số DN hoặc NPS của tuyến ống.

• Bước 3 (Xác định lưu lượng dòng chảy): Thông số quyết định kích cỡ bầu lọc và diện tích screen.

• Bước 4 (Xác định áp suất hệ thống): Rà soát áp suất vận hành bình thường và áp suất đỉnh tối đa.

• Bước 5 (Lựa chọn vật liệu thân): Dựa trên chất lượng nước và môi trường xung quanh.

• Bước 6 (Lựa chọn độ mịn mesh/opening): Căn cứ vào kích thước hạt cặn tối đa cần giữ lại.

• Bước 7 (Kiểm tra tổn thất áp suất): Đảm bảo mức sụt áp không làm ảnh hưởng đến hiệu suất toàn hệ thống.

• Bước 8 (Đánh giá khả năng bảo trì): Đảm bảo thiết kế thuận tiện cho việc tháo lắp, vệ sinh lưới lọc tại hiện trường.

Checklist Lắp Đặt Và Bảo Trì

Trước khi tiến hành lắp đặt:

• ☐ Kiểm tra chính xác kích thước DN của ống.

• ☐ Kiểm tra mác vật liệu chế tạo thân van.

• ☐ Kiểm tra cấp áp suất định mức.

• ☐ Kiểm tra độ mịn mesh lọc.

• ☐ Kiểm tra kiểu đầu nối kết nối.

• ☐ Kiểm tra hướng mũi tên chỉ dẫn dòng chảy trên thân thiết bị.

Trong quá trình lắp đặt thực tế:

• Lắp đặt đúng chiều hướng dòng chảy quy định.

• Đảm bảo vòng đệm làm kín (gasket) khít tuyệt đối.

• Không để ứng suất uốn từ đường ống tác động trực tiếp lên thân strainer (pipe stress).

• Chừa đủ khoảng không gian cần thiết để thao tác rút lưới lọc ra ngoài.

Trong quá trình vận hành và bảo trì:

• Thường xuyên theo dõi các chỉ số về áp suất chênh lệch, lưu lượng, hiện tượng rò rỉ và lượng cặn bẩn tích tụ.

• Khi cần vệ sinh: tiến hành cô lập đoạn ống, xả kiệt áp suất, tháo nắp, rút lưới lọc ra làm sạch, kiểm tra cấu trúc lưới, lắp lại hoàn chỉnh và kiểm tra kỹ độ kín trước khi đưa hệ thống hoạt động trở lại.

FAQ – Câu Hỏi Thường Gặp Về Water Pipe Strainer

1. Water pipe strainer dùng để làm gì?

Thiết bị chuyên dùng để giữ lại các hạt rắn, rỉ sét và cặn bẩn lơ lửng trong đường ống nước, qua đó bảo vệ an toàn cho máy bơm, van điều khiển và các thiết bị nằm ở hạ lưu.

2. Nên chọn Y strainer hay basket strainer?

Việc lựa chọn phụ thuộc vào lưu lượng dòng chảy, hàm lượng cặn thực tế, không gian lắp đặt, yêu cầu bảo trì và điều kiện vận hành. Y strainer gọn nhẹ phù hợp các hệ thống vừa và nhỏ, trong khi basket strainer chuyên dụng cho các ứng dụng yêu cầu diện tích lọc lớn và khả năng giữ cặn cao.

3. Mesh càng nhỏ có phải càng tốt không?

Hoàn toàn không. Mật độ mesh quá nhỏ giúp giữ lại hạt mịn nhưng lại làm tăng nhanh tổn thất áp suất và khiến thiết bị rất nhanh bị bít tắc nếu nguồn nước chứa nhiều cặn.

4. Water pipe strainer có lọc được nước uống không?

Không. Thiết bị chỉ thực hiện chức năng lọc cơ học thô các hạt rắn và không thể xem là hệ thống xử lý nước uống đạt chuẩn an toàn sinh học.

5. Khi nào cần vệ sinh strainer?

Người vận hành nên tiến hành kiểm tra và vệ sinh khi quan sát thấy mức chênh lệch áp suất tăng cao, lưu lượng nước sụt giảm hoặc khi lưới lọc tích tụ quá nhiều cặn bẩn. Tần suất thực tế phụ thuộc lớn vào chất lượng nguồn nước đầu vào.

Kết Luận + CTA

Tóm lại, water pipe strainer đóng vai trò là thiết bị cơ học nhỏ gọn nhưng sở hữu ý nghĩa sống còn trong việc bảo vệ an toàn cho toàn bộ hệ thống đường ống nước. Việc nắm vững các yếu tố về cấu trúc mesh, lưu lượng dòng chảy, tổn thất áp suất và lựa chọn vật liệu tương thích sẽ giúp hệ thống vận hành bền bỉ, hạn chế tối đa các sự cố hỏng hóc tốn kém.

Bạn đang cần lựa chọn water pipe strainer cho hệ thống cấp nước, cooling water hoặc đường ống công nghiệp? Hãy cung cấp các thông số kỹ thuật chi tiết như kích thước DN, lưu lượng, áp suất, nhiệt độ, vật liệu đường ống và kích thước hạt cần lọc để đội ngũ kỹ sư của chúng tôi xác định chính xác chủng loại strainer phù hợp và gửi bản báo giá cạnh tranh nhất cho dự án của bạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Water Pipe Strainer
