Welding Flange là gì? Giải pháp kết nối tối ưu cho hệ thống đường ống áp lực cao

Vì sao welding flange được dùng phổ biến trong piping system?

Trong kỹ thuật đường ống (piping system), việc đảm bảo tính toàn vẹn của các mối nối là yếu tố sống còn đối với sự an toàn và hiệu suất vận hành. Tại các hệ thống đòi hỏi khắt khe như dầu khí, hóa chất, HVAC, cấp thoát nước hay các nhà máy công nghiệp, các mối nối không chỉ đơn thuần là điểm tiếp xúc mà phải là một cấu trúc có khả năng chịu áp lực cao, chống rung động mạnh và tuyệt đối hạn chế rò rỉ (leak).

Welding flange (mặt bích hàn) chính là giải pháp kết nối được ưu tiên hàng đầu nhờ độ bền cơ học vượt trội và khả năng làm kín (sealing) cực tốt. Khác với các loại mặt bích nối ren hay kẹp, flange hàn tạo ra một sự liên kết phân tử giữa ống và phụ kiện, biến chúng thành một khối thống nhất.

Tuy nhiên, người mới bắt đầu thường đối mặt với nhiều băn khoăn: Welding flange là gì? Khi nào nên dùng mặt bích cổ cao (weld neck) và khi nào chỉ cần dùng mặt bích rỗng (slip on)? Liệu các mối hàn này có đủ sức chống chọi với sự thay đổi đột ngột của nhiệt độ và áp suất? Và làm thế nào để tránh được những lỗi mối hàn gây nguy hiểm cho hệ thống? Bài viết này sẽ phân tích chi tiết về mặt bích hàn, giúp bạn chọn đúng loại vật tư phù hợp cho công trình.

Kiến thức nền: Welding flange là gì?

Khái niệm và vai trò

Welding flange là loại mặt bích được thiết kế để kết nối trực tiếp với đường ống thông qua các phương pháp hàn kỹ thuật. Sự hiện diện của mối hàn giúp:

• Tạo ra liên kết cơ khí bền vững và chắc chắn nhất trong các kiểu kết nối.

• Chịu được áp suất danh nghĩa và áp suất tức thời rất lớn.

• Tăng cường độ kín khít, giảm thiểu rủi ro rò rỉ lưu chất ra môi trường.

Nguyên lý hoạt động của welding flange

Một bộ kết nối flange hoàn chỉnh hoạt động dựa trên sự phối hợp của ba thành phần: mối hàn (giữa flange và ống), gioăng (gasket) và bu lông siết lực.

• Mối hàn: Chịu trách nhiệm giữ flange cố định vào ống.

• Gasket: Nằm giữa hai bề mặt bích để điền đầy các khe hở.

• Bu lông: Tạo lực ép cần thiết để gasket phát huy khả năng làm kín.

  Cấu trúc này cho phép tháo lắp bảo trì thiết bị dễ dàng bằng cách tháo bu lông mà không cần cắt bỏ đường ống.

Vì sao flange hàn bền hơn nhiều kiểu kết nối khác?

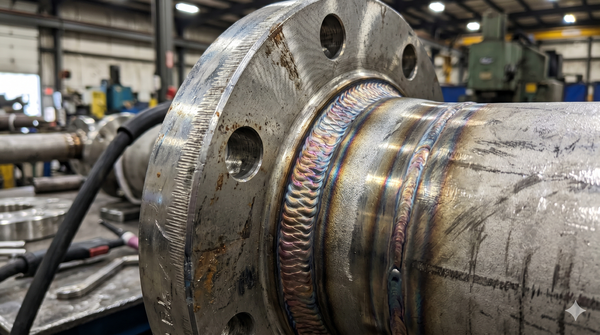

Về mặt kỹ thuật, liên kết hàn biến mặt bích và đường ống thành một kết cấu liền khối. Điều này giúp triệt tiêu các khoảng hở cơ học, từ đó giảm rung động và tăng khả năng chịu áp lên nhiều lần so với nối ren hay nối kẹp. Mối hàn chất lượng cao có thể chịu được sự co giãn nhiệt mà không bị lỏng lẻo theo thời gian.

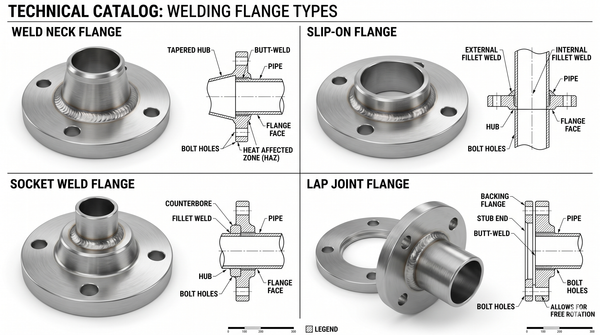

Phân tích chuyên sâu: Các loại welding flange phổ biến

1. Weld Neck Flange (Mặt bích có cổ)

Đây là loại mặt bích cao cấp nhất trong nhóm hàn.

• Đặc điểm: Có phần cổ dài và thuôn (hub), được hàn đối đầu (butt weld) trực tiếp vào ống.

• Ưu điểm: Khả năng chịu áp lực và chống rung động tuyệt vời. Thiết kế cổ côn giúp giảm nồng độ ứng suất (stress concentration) tại chân mặt bích.

• Ứng dụng: Thường thấy trong ngành dầu khí, hệ thống hơi nóng áp suất cao và các môi trường cực kỳ khắc nghiệt.

2. Slip On Flange (Mặt bích rỗng trượt)

• Đặc điểm: Đường kính trong của flange lớn hơn đường kính ngoài của ống một chút để ống có thể lồng vào bên trong, sau đó được hàn cả mặt trong và mặt ngoài.

• Ưu điểm: Dễ lắp đặt, căn chỉnh tâm lỗ thuận tiện và giá thành thấp hơn so với weld neck.

• Nhược điểm: Khả năng chịu áp lực và độ bền mỏi thấp hơn do mối hàn góc (fillet weld) không chịu lực tốt bằng mối hàn đối đầu.

3. Socket Weld Flange (Mặt bích hàn bọc đúc)

• Đặc điểm: Ống được chèn vào một hốc (socket) bên trong mặt bích và hàn ở phần mép ngoài.

• Ưu điểm: Khả năng tự căn chỉnh (alignment) tốt, không cần vát mép ống.

• Ứng dụng: Phù hợp cho đường ống kích thước nhỏ (small bore pipe) và yêu cầu áp lực cao.

4. Lap Joint Flange

• Đặc điểm: Được dùng kết hợp với một phụ kiện gọi là Stub End. Mặt bích có thể xoay tự do quanh ống.

• Ưu điểm: Cực kỳ dễ tháo lắp và căn chỉnh lỗ bu lông, thường dùng cho các hệ thống cần bảo trì định kỳ thường xuyên.



Thông số kỹ thuật và Vật liệu

Pressure Rating (Cấp áp lực)

Tùy vào tiêu chuẩn (ANSI/ASME, DIN, JIS), welding flange được phân loại theo các cấp áp lực phổ biến:

Vật liệu chế tạo

Việc chọn vật liệu flange phải đồng bộ với vật liệu đường ống để đảm bảo chất lượng mối hàn:

• Carbon Steel (Thép carbon): Phổ biến, giá rẻ, dùng cho nước, dầu, gas thông thường.

• Stainless Steel 304/316 (Inox): Chống ăn mòn tốt, dùng cho thực phẩm, hóa chất, nước biển.

• Duplex Steel: Dùng cho môi trường cực kỳ ăn mòn và áp suất siêu cao.

So sánh trực quan: Weld Neck vs Slip On Flange

Tại sao weld neck chịu áp tốt hơn? Thiết kế cổ côn đặc trưng giúp phân bố ứng suất đều từ mặt bích sang thành ống, giảm hiện tượng tập trung ứng suất tại các điểm yếu. Điều này giúp hệ thống vận hành bền bỉ hơn dưới các chu kỳ biến đổi áp suất.

Ứng dụng thực tế và sai lầm cần tránh

Welding flange dùng trong ngành nào?

Mặt bích hàn là thành phần không thể thiếu trong:

• Dầu khí & Hóa chất: Các đường ống dẫn lưu chất dễ cháy nổ, ăn mòn.

• Power Plant: Hệ thống hơi nóng, nước ngưng áp lực cao.

• Xử lý nước & Thực phẩm: Đảm bảo vệ sinh và chống rò rỉ.

Sai lầm thường gặp khi thi công

1. Chọn sai loại flange: Sử dụng slip on cho hệ thống rung động mạnh dẫn đến nứt mối hàn sau một thời gian sử dụng.

2. Hàn sai kỹ thuật: Mối hàn bị rỗ khí hoặc không ngấu (lack of penetration) sẽ là điểm khởi đầu cho các vết nứt và rò rỉ.

3. Không kiểm tra alignment: Hai mặt bích bị vênh sẽ khiến gasket bị ép không đều, gây leak dù bu lông đã siết rất chặt.

Hướng dẫn lựa chọn và lắp đặt kỹ thuật

Checklist trước khi mua welding flange

• [ ] Xác định rõ áp suất làm việc tối đa (Pressure Rating).

• [ ] Chọn kiểu flange phù hợp với mức độ rung động (WN, SO hay SW)?

• [ ] Vật liệu flange có tương thích để hàn với ống hiện tại không?

• [ ] Kiểm tra tiêu chuẩn kích thước (DN/NPS) và tiêu chuẩn mặt bích (ANSI, DIN...).

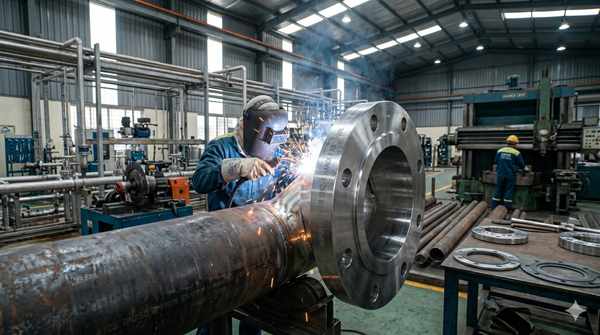

Các bước hàn flange đúng chuẩn

1. Làm sạch: Vệ sinh mép hàn, loại bỏ rỉ sét và dầu mỡ.

2. Căn chỉnh (Align): Sử dụng các dụng cụ chuyên dụng để đảm bảo ống và flange đồng trục.

3. Hàn đính (Tack weld): Hàn các điểm cố định để giữ vị trí.

4. Hàn hoàn thiện: Thực hiện mối hàn đầy đủ theo quy trình (WPS).

5. Kiểm tra: Leak test hoặc chụp NDT (kiểm tra không phá hủy) mối hàn nếu cần thiết.

Để duy trì tuổi thọ, bạn nên kiểm tra định kỳ các mối hàn và siết bu lông đúng lực (torque) tiêu chuẩn. Việc sử dụng gioăng (gasket) phù hợp với nhiệt độ và hóa chất cũng quan trọng không kém bản thân mặt bích.

FAQ – Giải đáp thắc mắc về Welding Flange

Welding flange là gì?

Là loại mặt bích kết nối bền vững với đường ống thông qua mối hàn, cung cấp khả năng chịu áp và chống rò rỉ cao nhất.

Nên dùng Weld Neck hay Slip On?

Dùng Weld Neck cho áp suất cao, nhiệt độ cao và rung động. Dùng Slip On cho các hệ thống thông thường để tiết kiệm chi phí và dễ lắp đặt.

Welding flange có phổ biến không?

Cực kỳ phổ biến. Đây là loại mặt bích tiêu chuẩn trong hầu hết các công trình công nghiệp nặng hiện nay.

Khi nào nên dùng Socket Weld flange?

Khi đường ống có kích thước nhỏ (dưới DN50) nhưng yêu cầu áp lực cao và cần sự chính xác trong căn chỉnh.

Kết luận:

Việc hiểu rõ về welding flange giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua hàng thông minh, đảm bảo an toàn tuyệt đối cho hệ thống đường ống. Hãy luôn ưu tiên chất lượng mối hàn và sự tương thích vật liệu để hệ thống vận hành bền bỉ theo thời gian.
