Vì sao welding flanges được dùng phổ biến trong công nghiệp?

Trong cấu trúc cơ khí của các hệ thống đường ống công nghiệp vận hành ở điều kiện áp lực cao, việc rò rỉ lưu chất tại các điểm liên kết luôn là mối nguy hại thường trực. Hiện tượng này không chỉ làm gián đoạn tiến trình sản xuất, gây hao hụt năng lượng mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ nghiêm trọng. Đối với các dòng lưu chất có tính chất nguy hiểm như hóa chất ăn mòn, hơi bão hòa nhiệt độ cao hoặc dầu khí, các liên kết nối ren thông thường tỏ ra hoàn toàn bất lực và không đủ độ bền kết cấu.

Khi áp suất hệ thống vượt qua các ngưỡng giới hạn, các bước ren rất dễ bị hớt, biến dạng dẫn đến bung khớp nối. Để khắc phục triệt để lỗ hổng kỹ thuật này, các kỹ sư luôn ưu tiên lựa chọn phương án liên kết vĩnh cửu bằng welding flanges. Dòng thiết bị flange hàn chuyên dụng này mang đến khả năng chịu tải cơ học vượt trội, biến mặt bích hàn trở thành giải pháp kết nối cốt lõi và không thể thay thế trong các thiết bị cơ khí và hệ thống công nghiệp hiện đại ngày nay.

Welding flanges là gì?

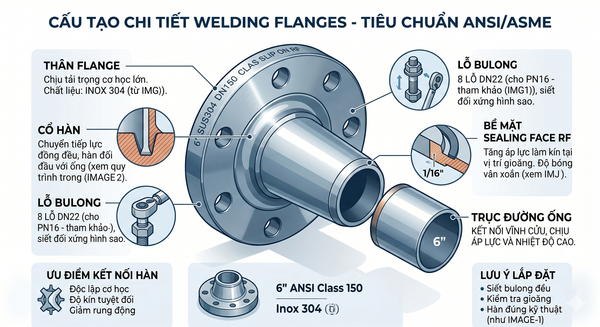

Welding flanges (hay còn gọi là welding flange) là loại mặt bích được thiết kế để kết nối trực tiếp với đường ống bằng phương pháp hàn hồ quang kỹ thuật nhằm tạo ra một mối liên kết cơ học đồng nhất, khít và bền vững. Vai trò của thiết bị là tạo điểm ghép nối linh hoạt thông qua hệ thống bulong giữa đoạn ống với các thiết bị ngoại vi như van, máy bơm, bình áp lực. Cấu tạo cơ bản của loại flange công nghiệp này bao gồm thân bích chịu lực, cổ bích (vùng tiếp xúc hàn), hệ thống lỗ phân bổ bulong đối xứng và bề mặt sealing face (mặt làm kín để đặt gioăng).

Nguyên lý hoạt động và cấu tạo của welding flanges

Cơ chế vận hành của dòng phụ kiện này dựa trên sự kết hợp giữa liên kết hàn vĩnh cửu và liên kết bulong tháo lắp linh hoạt. Phần cổ bích sẽ được vát mép kỹ thuật để thực hiện hàn ngấu điền đầy trực tiếp vào đầu ống dẫn, tạo nên một kết cấu liền khối ngăn chặn hoàn toàn dòng lưu chất rò rỉ ra ngoài.

Khả năng làm kín của mối nối phụ thuộc rất lớn vào kết cấu bề mặt sealing face. Hiện nay, kỹ thuật cơ khí chế tạo phân chia thành 3 biên dạng mặt làm kín phổ biến:

• RF (Raised Face): Bề mặt làm kín được thiết kế nhô lên một khoảng nhỏ so với vành ren bulong, giúp tập trung áp lực siết lên phần gioăng, thường dùng cho áp lực trung bình.

• FF (Flat Face): Bề mặt phẳng hoàn toàn, áp dụng cho các dòng mặt bích bằng gang hoặc nhựa nhằm tránh hiện tượng nứt vỡ khi siết bulong quá lực.

• RTJ (Ring Type Joint): Bề mặt được phay rãnh sâu để đặt một vòng đệm kim loại hình oval hoặc hình bát giác, chuyên dụng cho các hệ thống siêu cao áp.

Vì sao kết cấu hàn lại chịu áp lực vượt trội hơn kết nối ren và tại sao cần gia công bề mặt sealing kỹ thuật?

Khi hệ thống chịu áp lực cao hoặc hiện tượng giãn nở nhiệt do dòng hơi nóng, ứng suất cục bộ sẽ tập trung tại các chân ren nhỏ của mối nối ren, gây ra hiện tượng nứt xé chân ren theo thời gian. Ngược lại, đường hàn của welding flange phân bổ đều ứng suất lên toàn bộ chu vi thành ống, biến điểm nối thành nơi có độ dày và độ bền tương đương hoặc cao hơn thân ống.

Bên cạnh đó, việc gia công các đường vân xoắn siêu nhỏ trên bề mặt sealing face (mặt răng cưa) là bắt buộc để tạo ra độ bám cơ học, giúp cố định chặt chẽ gioăng đệm, không cho gioăng bị thổi bay khi dòng áp lực bên trong tăng cao đột ngột.

Các loại welding flanges phổ biến hiện nay

Tùy thuộc vào yêu cầu kiểm soát áp suất và vị trí hình học của hệ thống đường ống, các nhà thầu sẽ áp dụng các dòng bích hàn chuyên biệt:

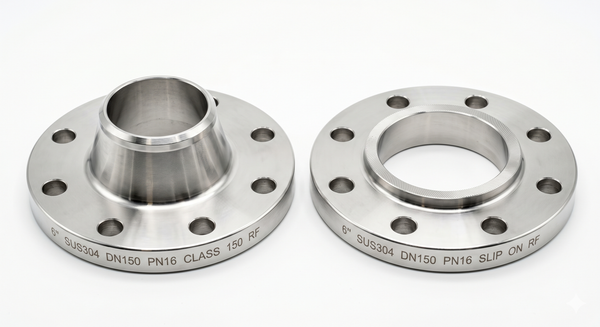

Weld Neck Flange (Bích hàn cổ)

Dòng bích có phần cổ dài và vát mép để hàn đối đầu trực tiếp vào ống. Cấu trúc chuyển tiếp hình côn giúp giảm sự tập trung ứng suất, biến đây trở thành lựa chọn hàng đầu cho hệ thống áp lực cao và môi trường nhiệt độ khắc nghiệt như dầu khí, hóa chất.

Socket Weld Flange (Bích hàn bọc đúc)

Ống dẫn sẽ được đút lọt lòng vào bên trong một hốc (socket) của mặt bích, sau đó thợ hàn sẽ tiến hành thực hiện đường hàn góc xung quanh vành ngoài. Loại này cực kỳ phù hợp cho các đường ống có kích thước nhỏ từ DN15 đến DN50 nhưng yêu cầu khả năng chịu áp lực khá lớn.

Slip On Flange (Bích hàn trượt)

Thiết bị có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép bích trượt tự do trên thân ống. Thợ kỹ thuật sẽ thực hiện hai đường hàn góc ở cả mặt trong và mặt ngoài của bích. Ưu điểm là chi phí chế tạo thấp và dễ dàng căn chỉnh đồng tâm khi thi công.

Lap Joint Flange (Bích lồng) và Blind Flange (Bích mù)

• Lap Joint Flange: Sử dụng kết hợp với một đoạn ống ngắn có vành chặn (Stub End). Thân bích có thể xoay tự do xung quanh trục ống, rất tối ưu cho các phân đoạn đường ống đòi hỏi phải tháo lắp bảo trì thường xuyên.

• Blind Flange: Dòng bích đặc không có lỗ thông tâm, giữ chức năng chặn đứng dòng lưu chất ở cuối đường ống hoặc tạo điểm chờ để mở rộng hệ thống sau này.



Thông số kỹ thuật và vật liệu cấu tạo quan trọng

Việc lựa chọn sai thông số hình học của phụ kiện đường ống sẽ dẫn đến việc lệch tâm lỗ bulong, không thể kết nối hệ thống. Do đó cần nắm rõ các quy chuẩn kỹ thuật:

• Dải kích thước danh định: Rất rộng, trải dài từ các kích cỡ nhỏ như DN15, DN25 cho đến các hệ thống siêu trường siêu trọng vượt quá DN1000.

• Áp suất thiết kế: Thể hiện qua các cấp Áp lực Class (tiêu chuẩn Mỹ như Class 150, Class 300) hoặc cấp PN (tiêu chuẩn châu Âu như PN10, PN16, PN25).

• Tiêu chuẩn sản xuất toàn cầu: Phổ biến nhất là hệ tiêu chuẩn ANSI / ASME (Mỹ), DIN (Đức) và JIS (Nhật Bản). Các tiêu chuẩn này quy định chi tiết về độ dày bích, số lượng lỗ và tâm đối xứng của bulong.

Bảng mác vật liệu phổ biến ứng dụng chế tạo Welding Flanges

So sánh welding flanges với threaded flange và socket flange

Giải thích chuyên sâu: Đối với hệ thống có độ rung lắc tuần hoàn lớn như đầu ra của máy bơm trục đứng áp lực cao, welding flange là lựa chọn bắt buộc nhờ cấu trúc đường hàn nóng chảy đồng nhất vật liệu, giúp triệt tiêu hoàn toàn hiện tượng mỏi cơ học.

Trong khi đó, bích nối ren (threaded flange) chỉ nên được triển khai tại các khu vực cấm nguồn lửa nhiệt (khu vực dễ cháy nổ không thể hàn) hoặc các đường ống nước sạch áp lực thấp trong tòa nhà để đẩy nhanh tiến độ lắp đặt và tiết kiệm chi phí nhân công.

Welding flanges được dùng trong những ngành nào?

Nhờ đặc tính kết cấu bền vững, loại phụ kiện kết nối đường ống bằng phương pháp hàn này là xương sống của nhiều ngành công nghiệp nặng:

• Công nghiệp dầu khí và lọc hóa dầu: Nơi dòng lưu chất thô di chuyển liên tục dưới áp suất hàng trăm bar và nhiệt độ cao, đòi hỏi dòng weld neck flange chất lượng cao kiểm soát.

• Nhà máy nhiệt điện và năng lượng: Ứng dụng trong các đường ống dẫn hơi nước bão hòa, lò hơi công nghiệp – nơi hệ thống flange chịu nhiệt phải hoạt động liên tục 24/7.

• Hệ thống HVAC và điện lạnh trung tâm: Kết nối các trục ống dẫn nước chilled, dòng ga lạnh công nghiệp cho toàn bộ tòa nhà cao tầng.

• Nhà máy chế biến thực phẩm và dược phẩm: Sử dụng các dòng flange inox 316 đánh bóng vi sinh để đảm bảo dòng chảy lưu chất không bị biến đổi tính chất và đáp ứng tiêu chuẩn vô trùng khắt khe.

Sai lầm thường gặp khi chọn và hàn welding flanges

Một lỗi nhỏ trong khâu chuẩn bị bề mặt hoặc thao tác hàn đều có thể dẫn đến việc phá hủy cấu trúc liên kết của hệ thống:

1. Lắp đặt lệch tâm hình học: Khi gá đặt mặt bích không vuông góc với trục ống, đường hàn sẽ chịu ứng suất kéo lệch một bên, gây nứt mối hàn ngay khi hệ thống tăng áp thử nghiệm.

2. Sử dụng sai tiêu chuẩn kết nối: Nhầm lẫn giữa mặt bích tiêu chuẩn ANSI flange (hệ inch) và JIS flange (hệ mm) dẫn đến tình trạng khoảng cách các lỗ bulong bị lệch vài milimét, không thể xỏ bulong qua để siết chặt.

3. Hàn quá nhiệt làm biến dạng bề mặt sealing: Thợ hàn dí hồ quang quá lâu tại một vị trí làm tích tụ nhiệt lượng lớn, khiến bề mặt phay phẳng làm kín của bích bị vênh, tạo khe hở làm rò rỉ gioăng đệm cao su.

Checklist chọn welding flanges phù hợp

Để đảm bảo hiệu quả kinh tế và an toàn kỹ thuật cho công trình, kỹ sư thiết kế cần duyệt qua bảng checklist sau trước khi đặt hàng gia công:

• Áp suất làm việc: Xác định áp suất đỉnh của hệ thống để chọn phân khúc phù hợp (Dưới 16 bar dùng bích PN16, trên 50 bar phải cân nhắc các dòng Class 300 hoặc Class 600).

•  Độ tương thích vật liệu: Đường ống chất liệu gì thì mặt bích phải có chất liệu đồng nhất (Ống inox hàn bích inox, ống thép carbon hàn bích thép).

•  Kiểm tra biên dạng sealing face: Hệ thống hơi nước thông thường chọn raised face flange; hệ thống dầu khí áp lực cực cao ưu tiên chọn thiết kế RTJ flange.

• Xác định không gian thi công: Không gian hẹp, đường ống nhỏ chọn socket weld flange hoặc slip on flange để dễ thao tác góc hàn.

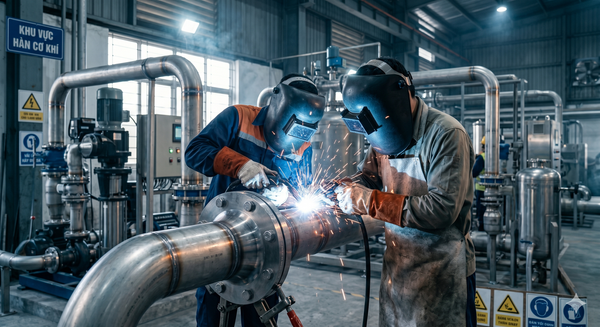

Hướng dẫn lắp đặt welding flanges đúng kỹ thuật

Quy trình hàn lắp đặt mặt bích tiêu chuẩn đòi hỏi sự chính xác qua từng công đoạn:

• Bước 1: Làm sạch bề mặt: Dùng máy mài cầm tay đánh sạch lớp rỉ sét, dầu mỡ bám ở đầu ống và phần cổ của mặt bích hàn.

• Bước 2: Căn chỉnh đồng tâm: Sử dụng thước ke vuông góc chuyên dụng để định vị mặt bích vuông góc góc 90 độ so với trục đường ống, đảm bảo các lỗ bulong nằm đúng hướng thiết kế.

• Bước 3: Hàn đính định vị: Thực hiện chấm từ 3 đến 4 điểm hàn đính xung quanh chu vi cổ bích để cố định kết cấu không bị xê dịch do co ngót nhiệt khi hàn chính thức.

• Bước 4: Hàn hoàn thiện: Tiến hành đi đường hàn dứt điểm. Đối với dòng bích dày, cần chia thành nhiều lớp hàn (hàn lót, hàn điền đầy và hàn phủ bề mặt) để đảm bảo độ ngấu sâu vĩnh cửu.

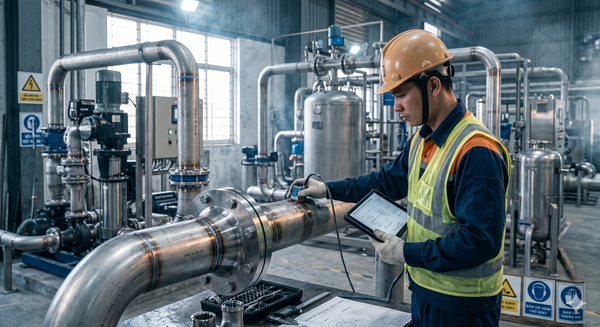

• Bước 5: Kiểm tra chất lượng (NDT): Đối với các đường ống áp lực cao thuộc diện kiểm định nghiêm ngặt, bắt buộc phải tiến hành chụp siêu âm hoặc thử thẩm thấu chất lỏng mối hàn để phát hiện các vết nứt, rỗ khí ngầm bên trong.

Câu hỏi thường gặp về welding flanges (FAQ)

Welding flanges có chịu được áp lực siêu cao không?

Có. Đặc biệt là dòng sản phẩm bích hàn cổ (Weld Neck Flange) kết hợp với kiểu làm kín mặt rãnh RTJ có khả năng chịu áp lực vận hành lên đến hơn 100 bar, chuyên dụng cho các giàn khoan dầu khí ngoài khơi.

Có thể hàn mặt bích thép vào đường ống inox được không?

Về mặt kỹ thuật cơ khí, việc sử dụng que hàn chuyên dụng vẫn có thể liên kết hai vật liệu này. Tuy nhiên, đây là sai lầm nghiêm trọng trong công nghiệp vì sẽ xảy ra hiện tượng ăn mòn điện hóa tại điểm tiếp xúc, làm mối hàn bị phân hủy và phá hủy rất nhanh chóng.

Làm thế nào để phân biệt tiêu chuẩn ANSI và tiêu chuẩn DIN bằng mắt thường?

Cách phân biệt nhanh nhất là đếm số lượng lỗ bulong và đo độ dày của vành bích. Thông thường, cùng một kích thước DN nhưng bích tiêu chuẩn ANSI (Mỹ) sẽ dày hơn và sử dụng hệ kích thước bulong hệ inch, trong khi bích DIN (Đức) sử dụng hệ mét.

Khi nào nên ưu tiên sử dụng dòng sản phẩm slip on flange?

Dòng bích hàn trượt này nên dùng khi bạn cần tối ưu hóa chi phí vật tư và không gian thi công ngắn, do sản phẩm này không có phần cổ nhô dài như bích weld neck nên rất dễ bố trí góc hàn trong các hộp kỹ thuật chật hẹp.

Có cần thiết phải kiểm tra siêu âm mối hàn bích sau khi thi công?

Đối với hệ thống dẫn nước sạch áp lực thấp thì không cần thiết, chỉ cần thử áp thủy lực. Tuy nhiên đối với hệ thống gas, xăng dầu, hơi bão hòa áp lực cao, việc kiểm tra NDT (siêu âm hoặc chụp X-quang) là bắt buộc theo quy định an toàn lao động quốc gia.

Tổng kết

Welding flanges đóng vai trò là giải pháp bảo vệ tối cao cho sự toàn vẹn của hệ thống đường ống công nghiệp trước các thách thức về áp suất và nhiệt độ. Việc lựa chọn đúng chủng loại mặt bích, mác vật liệu tương thích và tuân thủ nghiêm ngặt quy trình kỹ thuật hàn đính chính là chìa khóa vạn năng giúp nâng cao hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ công trình.
