Y Lọc DN40 Là Gì? Cấu Tạo, Thông Số Và Cách Chọn Đúng

Vì Sao Hệ Thống Đường Ống Cần Y Lọc DN40?

Trong các hệ thống đường ống công nghiệp và dân dụng, cặn bẩn, sỉ hàn, cát sỏi và rác thô luôn là những "kẻ thù giấu mặt". Khi lưu chất vận hành, các tạp chất này di chuyển tự do và dễ dàng gây ra hàng loạt sự cố nghiêm trọng: làm kẹt ty van, bào mòn cánh máy bơm khiến thiết bị giảm tuổi thọ đáng kể, hoặc bám vào cánh quạt của đồng hồ nước dẫn đến sai số đo lường. Để giải quyết triệt để vấn đề này, y lọc DN40 xuất hiện như một giải pháp bảo vệ vòng ngoài bắt buộc, giúp thu gom toàn bộ tạp chất rắn trước khi dòng lưu chất tiếp cận các thiết bị cơ khí nhạy cảm.

Sở dĩ dòng lọc y dn40 được ứng dụng cực kỳ rộng rãi vì kích thước này tương thích hoàn hảo với các hệ thống đường ống nhánh, trục phụ hoặc các hệ thống kiểm soát tầm trung. Bạn có thể dễ dàng bắt gặp thiết bị này trong các hạng mục cốt lõi như:

• Hệ thống cấp thoát nước: Lọc cặn bảo vệ đầu hút máy bơm và cụm [đồng hồ nước DN40].

• Hệ thống HVAC và Chiller: Ngăn ngừa tắc nghẽn trong các đường ống giải nhiệt cỡ trung.

• Hệ thống hơi nóng (Steam): Thu gom sỉ cứng phát sinh trong quá trình giãn nở nhiệt.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo dòng nước sạch không lẫn rác làm kẹt đầu phun.

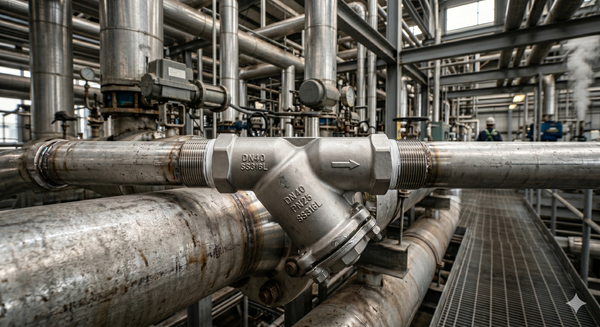

Y Lọc DN40 Là Gì?

Y lọc DN40 (hay còn gọi là y strainer dn40) là thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống kích thước danh nghĩa DN40 để lọc bỏ rác, cặn bẩn và các tạp chất rắn ra khỏi dòng chất lỏng hoặc chất khí.

Để dễ hình dung trong thực tế, kích thước danh nghĩa DN40 tương đương với đường kính ngoài của ống xấp xỉ 48mm, tức kích thước hệ inch là 1-1/2" (một inch rưỡi).

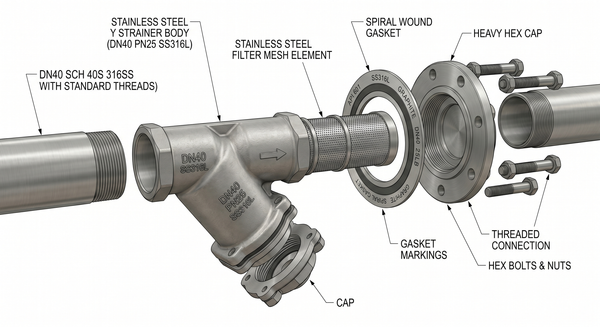

Về mặt cấu tạo, một van y lọc DN40 tiêu chuẩn bao gồm ba bộ phận cốt lõi:

1. Thân van (Body): Thiết kế dạng chữ Y đặc trưng, cấu thành từ các vật liệu như gang, inox, đồng hoặc thép, có nhiệm vụ chịu áp lực chính của hệ thống.

2. Lưới lọc (Mesh/Screen): Bộ phận làm từ thép không gỉ đặt bên trong nhánh nghiêng, có các mắt lưới nhỏ để giữ rác.

3. Nắp vệ sinh (Cap): Nằm ở đáy nhánh chữ Y, có thể tháo rời dễ dàng để lấy lưới lọc ra ngoài vệ sinh mà không cần tháo toàn bộ thân van khỏi đường ống.



Nguyên Lý Hoạt Động Của Y Lọc DN40

Hệ thống rọ lọc y dn40 vận hành dựa trên một nguyên lý cơ học thuần túy nhưng cực kỳ hiệu quả: cơ chế lọc dòng chảy tầng gián tiếp.

Khi dòng lưu chất (nước, dầu, hơi) di chuyển vào trong thân van y lọc DN40, kết cấu chữ Y sẽ điều hướng dòng chảy đi xuyên qua lòng của lưới lọc từ trong ra ngoài hoặc ngược lại tùy thiết kế. Tại đây, toàn bộ các hạt chất rắn, mảnh vỡ cơ khí, sỉ hàn có kích thước lớn hơn mắt lưới sẽ bị chặn lại và rơi xuống phần đáy của nhánh nghiêng chữ Y. Trong khi đó, phần chất lỏng hoặc chất khí sạch hoàn toàn vẫn tiếp tục lưu thông tự do qua phía bên kia của đường ống mà không bị cản trở.

Tại sao y lọc giúp bảo vệ van và máy bơm tối đa?

Nếu không có thiết bị lọc cặn này, các hạt cát cứng hoặc sỉ hàn khi đi qua lòng [van bi DN40] hoặc van một chiều sẽ làm trầy xước bề mặt làm kín (seat), khiến van bị rò rỉ vĩnh viễn. Tương tự, đối với máy bơm, các dị vật này khi lọt vào buồng cánh sẽ gây ma sát mạnh, làm mẻ cánh quạt, gây mất cân bằng động và cháy động cơ. Y lọc đóng vai trò như một tấm khiên hy sinh, giữ lại hiểm họa ngay từ cửa ngõ.

Các Loại Y Lọc DN40 Phổ Biến Hiện Nay

Tùy thuộc vào đặc tính hóa-lý của môi chất và áp suất vận hành, lọc chữ y được chế tạo từ nhiều dòng vật liệu khác nhau nhằm tối ưu hóa chi phí và tuổi thọ.

Y lọc DN40 inox (Stainless Steel Y Strainer)

• Ưu điểm: Khả năng chống ăn mòn hóa học tuyệt đối, chịu được nhiệt độ cao và có bề mặt bên trong láng mịn chống bám bẩn.

• Nhược điểm: Chi phí đầu tư vật tư ban đầu cao hơn nhiều so với gang và đồng.

• Môi trường phù hợp: Y lọc inox dn40 là lựa chọn số một cho ngành hóa chất, thực phẩm, nước sạch, dược phẩm và hệ thống hơi nóng áp suất cao.

• Độ bền: Cực cao, tuổi thọ có thể lên đến hàng chục năm trong môi trường khắc nghiệt.

Y lọc DN40 gang (Cast Iron Y Strainer)

• Ưu điểm: Khả năng chịu lực cơ học va đập rất tốt, giá thành rẻ, dải kích thước phổ thông, dễ mua.

• Nhược điểm: Trọng lượng nặng, dễ bị oxy hóa rỉ sét nếu lớp sơn epoxy bề mặt bị bong tróc, không chịu được hóa chất ăn mòn.

• Môi trường phù hợp: Y lọc gang dn40 chuyên dụng cho các hệ thống nước cấp, nước thải đã qua xử lý, hệ thống PCCC và Chiller tòa nhà.

• Độ bền: Khá cao trong môi trường trung tính.

Y lọc DN40 đồng

• Ưu điểm: Kiểu dáng nhỏ gọn, tính dẻo cao, chống rỉ sét cơ bản tốt, lắp đặt rất thẩm mỹ.

• Nhược điểm: Giới hạn chịu nhiệt và áp suất ở mức trung bình thấp, chi phí cho các size lớn không tối ưu.

• Môi trường phù hợp: Phổ biến trong các đường ống nước sinh hoạt gia đình, căn hộ, hoặc các nhánh khí nén nhỏ.

• Độ bền: Bền bỉ ở điều kiện dân dụng thông thường.

Y lọc DN40 thép

• Ưu điểm: Chịu được áp suất cực cao (PN25, PN40) và các cú sốc nhiệt lớn mà không bị nứt vỡ kết cấu thân.

• Nhược điểm: Giá thành đắt đỏ, đòi hỏi kỹ thuật gia công và bảo dưỡng chống rỉ khắt khe.

• Môi trường phù hợp: Hệ thống lọc dầu nóng, các đường ống dẫn hơi quá nhiệt tại các nhà máy nhiệt điện, dệt nhuộm.

• Độ bền: Cực kỳ vượt trội dưới áp lực cơ học mạnh.



Phân Loại Theo Kiểu Kết Nối

Kiểu kết nối quyết định phương thức thi công lắp đặt và khả năng chịu tải áp lực của cụm lọc y công nghiệp.

• Y lọc DN40 nối ren: Thân van được tiện ren trong tiêu chuẩn (NPT hoặc G) ở hai đầu. Thiết bị có ưu điểm là kích thước cực kỳ nhỏ gọn, trọng lượng nhẹ, thời gian thi công vặn tay rất nhanh và không tốn nhiều không gian. Loại này phù hợp cho các vị trí khuất, chật hẹp trong tòa nhà.

• Y lọc DN40 mặt bích: Thân bích được đúc liền ở hai đầu theo tiêu chuẩn ANSI, DIN, hoặc JIS. Ưu điểm vượt trội là kết cấu vô cùng chắc chắn, phân bổ ứng suất đều, cho độ kín khít tuyệt đối và chịu được rung động lớn từ các hệ thống máy bơm công nghiệp nặng.

Bảng so sánh kiểu kết nối của Y Lọc DN40

Tại sao hệ thống áp lực cao bắt buộc phải dùng mặt bích?

Ở các đường ống áp suất cao, áp lực dòng lưu chất liên tục tác động dọc trục sẽ dễ dàng làm trượt hoặc xé rách các bước ren mảnh của kiểu nối ren, gây bung mối nối. Kết nối mặt bích sử dụng nhiều bulong siết phân bổ lực đều quanh chu vi, kết hợp cùng gioăng làm kín bản rộng giúp triệt tiêu hoàn toàn nguy cơ xé mối nối này.

Thông Số Kỹ Thuật Quan Trọng Của Y Lọc DN40

Để thiết bị vận hành an toàn, việc đối chiếu chính xác bảng thông số kỹ thuật là quy trình không thể bỏ qua đối với mọi kỹ sư:

• Kích thước định danh: DN40 / Phi 48 / 1-1/2 Inch.

• Tiêu chuẩn áp suất: PN10, pn16 y strainer, PN25 (tương đương 10 bar, 16 bar, 25 bar).

• Nhiệt độ làm việc: Từ -10 độ C đến 120 độ C (đối với thân gang/đồng) và lên đến 220 độ C (đối với thân inox/thép kèm gioăng Teflon).

• Vật liệu gioăng làm kín: EPDM, PTFE (Teflon), hoặc Graphite giúp ngăn rò rỉ ở nắp xả cặn.

• Kích thước mắt lưới (Mesh Size): Độ thưa hay dày của lưới lọc (ví dụ: 20 mesh, 40 mesh, 60 mesh).

Bảng thông số kỹ thuật tham chiếu chuẩn cho Y Lọc DN40

Tại sao mắt lưới lọc quá nhỏ lại có thể gây sụt áp nghiêm trọng?

Nhiều người nghĩ mắt lưới càng nhỏ thì lọc càng sạch, hệ thống càng an toàn. Tuy nhiên, nếu mắt lưới quá dày, diện tích thông thủy thực tế của dòng chảy bị thu hẹp đáng kể. Cặn bẩn nhỏ sẽ nhanh chóng lấp đầy các lỗ lưới chỉ sau vài giờ chạy máy, tạo ra một vách ngăn dòng lớn, gây sụt giảm áp suất dòng chảy (pressure drop) phía sau y lọc và làm quá tải máy bơm.

So Sánh Y Lọc DN40 Và Y Lọc DN50

Trong phân khúc đường ống nhánh công nghiệp, kỹ sư thường cân nhắc giữa việc sử dụng size DN40 hay nâng cấp lên size DN50.

Bảng so sánh kỹ thuật giữa DN40 và DN50

Khi nào tuyệt đối không nên chọn sai kích thước y lọc?

Bạn không được phép tự ý bóp nhỏ đường ống từ DN50 xuống dùng van lọc dn40 chỉ để tiết kiệm chi phí mua van. Việc thắt nút cổ chai này sẽ bóp nghẹt lưu lượng dòng chảy thiết kế của toàn hệ thống, khiến máy bơm luôn trong tình trạng quá tải, gây hiện tượng xâm thực (cavitation) hủy hoại cánh bơm và làm sụt giảm công suất của toàn bộ dây chuyền phía sau.

Y Lọc DN40 Được Dùng Trong Những Hệ Thống Nào?

Với tính linh hoạt cao, y lọc nối ren dn40 và y lọc mặt bích dn40 đóng vai trò bảo vệ thiết bị trong rất nhiều hệ thống:

• Hệ thống xử lý và cấp nước: Lắp đặt ngay trước cụm van giảm áp hoặc đầu vào của các bồn chứa nước sạch chung cư nhằm giữ lại đất cát từ nhà máy nước.

• Hệ thống điều hòa trung tâm (HVAC & Chiller): Định vị tại đường nước hồi (Return Line) của các đường ống tháp giải nhiệt, ngăn xơ rác bám vào các ống đồng trao đổi nhiệt của bình ngưng.

• Hệ thống công nghiệp nhẹ: Ứng dụng trong các đường dẫn dầu bôi trơn máy móc, đường dẫn cồn, nước chịu hóa chất nhẹ trong các nhà máy dệt nhuộm bằng dòng y lọc inox dn40.

Những Sai Lầm Thường Gặp Khi Lắp Y Lọc DN40

Việc vận hành lỗi hoặc thi công sai quy trình kỹ thuật đối với dòng sản phẩm lọc rác đường ống này thường dẫn đến các hậu quả nghiêm trọng:

• Lắp ngược chiều dòng chảy: Trên thân mỗi van luôn có đúc nổi một mũi tên chỉ hướng dòng chảy. Lắp ngược mũi tên này sẽ khiến rác bị tích tụ ở phía ngoài lưới thay vì lòng trong, làm dòng chảy bị tắc hoàn toàn và không thể xả cặn.

• Không vệ sinh lưới lọc định kỳ: Để lưới lọc nghẹt cứng cặn bẩn qua nhiều tháng là nguyên nhân chính khiến hệ thống nhanh tụt áp và hư hỏng thiết bị, cháy bơm do nghẹt dòng dòng.

• Lắp sai hướng bầu lọc chữ Y: Khi lắp ngang, bầu lọc phải hướng xuống dưới. Khi lắp đứng, dòng lưu chất bắt buộc phải đi từ trên xuống dưới. Lắp quay bầu lọc hướng lên trên sẽ khiến rác rơi ngược lại đường ống khi ngừng dòng chảy.

• Chọn sai vật liệu gioăng nắp xả: Dùng gioăng cao su thường cho hệ hơi nóng khiến gioăng bị chảy, gây xì hở lưu chất áp lực cao cực kỳ nguy hiểm.



Hướng Dẫn Cách Chọn Y Lọc DN40 Phù Hợp

Để chọn mua chính xác dòng y strainer flange hoặc loại nối ren, tối ưu hóa chi phí đầu tư, quý khách hãy áp dụng checklist 5 bước chuẩn hóa sau:

• Bước 1: Xác định chính xác môi chất vận hành: Nếu là nước sạch/gas dùng thân gang hoặc đồng; nếu là hóa chất/thực phẩm/hơi nóng bắt buộc dùng y lọc inox dn40.

• Bước 2: Kiểm tra nhiệt độ và áp suất đỉnh: Đảm bảo áp suất hệ thống không vượt quá giới hạn thiết kế (ví dụ hệ thống 12 bar thì chọn dòng pn16 y strainer).

• Bước 3: Chọn kiểu kết nối đồng bộ: Chọn nối ren cho không gian hẹp, hệ thống nhỏ; chọn mặt bích cho hệ thống công nghiệp áp lực lớn.

• Bước 4: Chọn kích thước lỗ lưới lọc (Mesh): Xác định loại cặn cần lọc là hạt thô hay hạt mịn để nhà máy gia công lưới phù hợp, tránh hiện tượng tắc nghẽn dòng chảy.

• Bước 5: Xác định xuất xứ thương hiệu uy tín: Lựa chọn các dòng van chính hãng để đảm bảo độ dày của thành van đạt đúng tiêu chuẩn chịu lực, tránh mua hàng trôi nổi bị bủn thành đúc.

Hướng Dẫn Lắp Đặt Và Vệ Sinh Y Lọc DN40 Đúng Kỹ Thuật

Quy trình lắp đặt chuẩn:

1. Lau sạch lòng đường ống, loại bỏ hoàn toàn sỉ hàn thô trước khi đưa van vào vị trí.

2. Kiểm tra hướng mũi tên trên thân y lọc chữ y trùng khớp với hướng di chuyển của dòng nước/khí.

3. Khi siết ren hoặc siết mặt bích, hãy siết đối xứng các góc với lực siết (torque) vừa đủ, tránh siết quá tay làm nứt cổ ren đối với van đồng hoặc van gang.

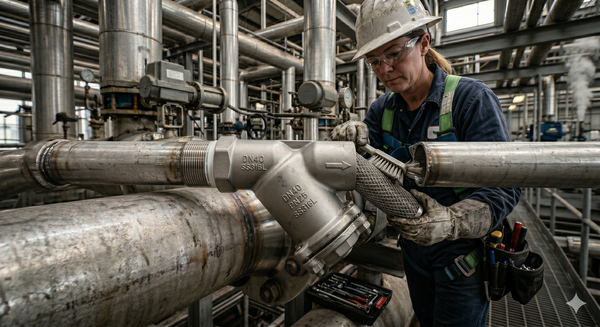

Quy trình vệ sinh lưới lọc an toàn:

• Tần suất khuyến nghị: 3 tháng/lần đối với nước sạch và 1 tháng/lần đối với hệ thống có môi trường nhiều tạp chất.

• Bước 1: Khóa chặt các van chặn phía trước và phía sau cụm y lọc DN40 để cô lập hoàn toàn đoạn ống.

• Bước 2: Chờ hệ thống hạ nhiệt (nếu là đường hơi nóng) và mở van xả đáy hoặc nới lỏng từ từ bulong nắp lọc để xả hết áp suất tồn dư ra ngoài.

• Bước 3: Tháo hoàn toàn nắp xả cặn, rút lõi lưới lọc inox ra ngoài.

• Bước 4: Dùng vòi xịt nước áp lực cao kết hợp bàn chải mềm để đánh sạch các mảng bám, rác thô bám trên bề mặt mắt lưới. Kiểm tra xem lưới có bị rách hay biến dạng không (nếu rách phải thay thế).

• Bước 5: Đặt lưới lại đúng hèm lòng van, thay thế gioăng nắp nếu thấy có dấu hiệu lão hóa, siết chặt nắp van và mở van chặn để hệ thống tiếp tục vận hành.

Câu Hỏi Thường Gặp Về Y Lọc DN40

1. Kích thước van y lọc DN40 tương đương bao nhiêu inch và phi bao nhiêu?

DN40 theo tiêu chuẩn kích thước hệ inch tương đương với van 1-1/2 Inch (Một inch rưỡi). Về kích thước đường kính ngoài của ống nhựa hoặc ống thép tương thích để lắp đặt là Phi 48mm.

2. Y lọc gang DN40 có thể dùng tốt cho hệ thống hơi nóng (steam) không?

Có thể sử dụng được nếu là dòng gang dẻo chịu nhiệt tốt và áp suất hệ thống dưới 10 bar, nhiệt độ dưới 120 độ C. Tuy nhiên, nếu hệ hơi quá nhiệt áp cao, bạn bắt buộc phải nâng cấp lên dòng y lọc thân thép hoặc thân inox để đảm bảo an toàn tuyệt đối.

3. Làm sao để nhận biết y lọc trong hệ thống đang bị nghẹt rác mà không cần tháo ra?

Phương pháp chuyên nghiệp nhất là lắp đặt 2 đồng hồ đo áp suất: một chiếc ở ngay phía trước (Upstream) và một chiếc ở phía sau (Downstream) của cụm y lọc DN40. Khi thấy độ chênh lệch áp suất giữa hai đồng hồ vượt quá 0.5 - 1 bar, chứng tỏ lưới lọc bên trong đã bám đầy rác và cần phải vệ sinh ngay.

Tổng Kết Về Y Lọc DN40

Tóm lại, y lọc DN40 chính là giải pháp kinh tế và hiệu quả hàng đầu giúp loại bỏ hoàn toàn nguy cơ hư hỏng thiết bị, kẹt van hay hỏng máy bơm do cặn bẩn đường ống gây ra. Việc thấu hiểu tường tận cấu tạo, lựa chọn đúng chủng loại vật liệu (gang, đồng, inox) cũng như tuân thủ nghiêm ngặt quy trình vệ sinh định kỳ sẽ giúp toàn bộ hệ thống đường ống của bạn vận hành êm ái, bền bỉ theo thời gian.
