Y Sediment Strainer Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng
Khi vận hành các hệ thống đường ống dẫn nước, dầu hay chất lỏng công nghiệp, không ít lần bạn sẽ đối mặt với tình trạng dòng chảy mang theo cát, rỉ sét hoặc các cặn bẩn lơ lửng. Nếu không được ngăn chặn kịp thời, những tạp chất này sẽ đi trực tiếp vào hệ thống và gây ảnh hưởng nghiêm trọng đến các thiết bị tinh vi phía sau như van điều khiển, máy bơm, đồng hồ đo lưu lượng hay bộ điều khiển tự động. Để giải quyết triệt để vấn đề này, y sediment strainer (lọc chữ Y) được lắp đặt trực tiếp trên đường ống nhằm giữ lại toàn bộ các hạt cặn rắn trước khi dòng chảy tiếp tục di chuyển.
Tuy nhiên, để thiết bị này phát huy tối đa hiệu quả, bạn cần hiểu rõ y strainer hoạt động như thế nào, tại sao lại có hình dáng đặc biệt đó và cách lựa chọn thông số lưới lọc sao cho chuẩn xác nhất.
Y Sediment Strainer Là Gì?

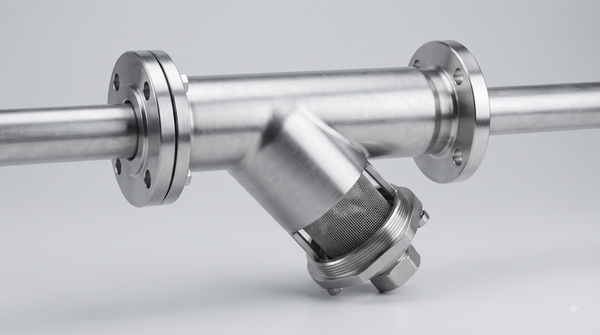

Y sediment strainer là thiết bị lọc cặn dạng chữ Y được lắp trực tiếp trên đường ống để giữ lại các hạt rắn, cặn và tạp chất cơ học trong dòng chảy trước khi chúng đi đến các thiết bị phía sau. Thiết bị thường gồm thân strainer dạng Y và một lưới lọc có thể tháo ra để vệ sinh.
Trong đó:
Y mô tả hình dạng thân thiết bị.
Strainer là tên gọi chung của thiết bị lọc cơ học sử dụng lưới lọc.
Sediment chỉ cặn và các hạt rắn lơ lửng trong môi chất.
Thiết bị này có thể ứng dụng linh hoạt cho nhiều loại môi chất khác nhau như nước, dầu, khí hay một số chất lỏng công nghiệp. Tuy nhiên, việc lựa chọn vật liệu thân và thông số kỹ thuật phải luôn tuân thủ nghiêm ngặt theo đặc tính của từng loại môi chất cụ thể.
Tại sao Y Strainer có hình dạng chữ Y?
Cấu trúc của y type strainer được tối ưu hóa theo hình dáng chữ Y nhằm đảm bảo dòng chảy đi qua thân Y, qua lưới lọc và cho ra dòng lưu chất sạch hơn ở phía sau. Phần nhánh nghiêng của chữ Y chính là khoang chứa lưới lọc, nắp tháo và khu vực tích tụ cặn bẩn.
Thiết kế này mang lại rất nhiều ưu điểm vượt trội trong thi công và vận hành:
Cho phép lắp đặt trực tiếp dễ dàng trên cả đường ống ngang lẫn ống đứng.
Đảm bảo khả năng lọc dòng chảy diễn ra liên tục.
Giúp người vận hành dễ dàng tiếp cận phần lưới lọc bên trong.
Tháo dỡ và vệ sinh cặn bẩn vô cùng thuận tiện mà không cần can thiệp sâu vào toàn bộ hệ thống ống.
Cần nhấn mạnh rằng hình dạng chữ Y không phải là yếu tố duy nhất quyết định hiệu quả lọc. Các thông số như số lượng mesh, diện tích bề mặt lưới, kích thước danh nghĩa đường ống và lưu lượng dòng chảy mới là những yếu tố cốt lõi quyết định chất lượng vận hành của thiết bị.
Cấu tạo và nguyên lý hoạt động của Y Sediment Strainer
Cấu tạo Y Sediment Strainer gồm những bộ phận nào?

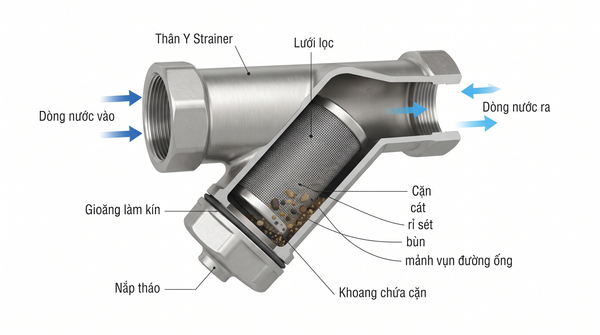

Một thiết bị y sediment filter chuẩn kỹ thuật thường được cấu thành từ 5 bộ phận chính:
Thân strainer: Thường được chế tạo từ inox, đồng, gang, thép hoặc nhựa kỹ thuật tùy thuộc vào môi trường làm việc.
Lưới lọc (Screen): Là bộ phận cốt lõi trực tiếp giữ lại cặn bẩn, thường làm bằng thép không gỉ dạng lưới đan (stainless steel mesh) hoặc dạng đục lỗ (perforated screen).
Nắp lọc (Cap/Cover): Cho phép tháo rời để lấy lưới ra vệ sinh hoặc kiểm tra tình trạng cặn b tích tụ bên trong.
Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, hạn chế tối đa tình trạng rò rỉ tại vị trí nắp tháo lắp.
Đầu kết nối: Đa dạng kiểu dáng như ren, mặt bích hoặc hàn tùy theo quy mô đường ống.
Nguyên lý hoạt động của Y Sediment Strainer
Quy trình vận hành của thiết bị diễn ra hoàn toàn tự động theo cơ học dòng chảy:
Dòng nước bẩn đi vào y strainer valve theo chiều quy định.
Dòng chảy buộc phải đi xuyên qua lớp lưới lọc bên trong nhánh chữ Y.
Các hạt cặn có kích thước lớn hơn kích thước khe hở của lưới sẽ bị giữ lại.
Dòng nước sạch hơn tiếp tục đi ra phía sau để bảo vệ hệ thống thiết bị.
Cặn bẩn được giữ lại sẽ tích tụ dần trong khoang chứa của nhánh chữ Y.
Khi lượng cặn tích tụ quá nhiều, diện tích thông thoáng của lưới sẽ giảm đi, dẫn đến tổn thất áp suất tăng và làm giảm lưu lượng dòng chảy. Do đó, việc định kỳ tháo lưới ra vệ sinh là thao tác bắt buộc trong quá trình vận hành.
Phân tích chuyên sâu: Lọc được gì và cách đọc thông số Mesh/Micron
Y Sediment Strainer lọc được những loại cặn nào?
Thiết bị này chuyên dùng để giữ lại các hạt rắn có kích thước phù hợp với mắt lưới, bao gồm:
Cát và bùn đất thô.
Cặn rắn lơ lửng trong dòng nước.
Các hạt rỉ sét bong tróc từ thành ống cũ.
Mạt kim loại và mảnh vụn cơ học phát sinh trong quá trình thi công đường ống.
Tuy nhiên, không nên hiểu lầm y strainer là một máy lọc nước dân dụng. Thiết bị này hoàn toàn không có khả năng tự động xử lý vi khuẩn, virus, các chất hòa tan, độ cứng hay hóa chất độc hại. Nếu mục tiêu của bạn là nâng cao chất lượng nước sinh hoạt, bắt buộc phải kết hợp thêm các hệ thống xử lý chuyên dụng khác.
Mesh và micron của Y Strainer có ý nghĩa gì?
Đây là hai thông số kỹ thuật quan trọng nhất khi lựa chọn cấp độ lọc:
Mesh: Biểu thị số lượng mắt lưới trên một inch chiều dài. Số mesh càng lớn thì mắt lưới càng dày và khả năng giữ cặn càng mịn.
Micron ($\mu m$): Thể hiện kích thước khe hở thực tế của lưới lọc.
Tuy nhiên, không nên đơn giản hóa vấn đề theo kiểu "số mesh càng lớn thì thiết bị càng tốt". Kích thước lỗ lọc thực tế còn phụ thuộc vào kiểu đan lưới, đường kính sợi dây kim loại và tiêu chuẩn của nhà sản xuất. Hơn thế nữa, nếu bạn chọn lưới quá mịn cho một nguồn nước chứa nhiều cặn thô, lưới sẽ rất nhanh bị nghẹt, làm tăng chênh áp đột ngột và buộc người vận hành phải vệ sinh liên tục.
So sánh Y Strainer với các thiết bị lọc khác
Y Strainer khác gì Basket Strainer?
Y Strainer: Có hình dạng chữ Y gọn gàng, phù hợp với các hệ thống có không gian lắp đặt hạn chế, chuyên dùng để bảo vệ thiết bị với lượng cặn từ thấp đến trung bình.
Basket Strainer (Lọc chữ T / Lọc giỏ): Có dung tích khoang chứa cặn lớn hơn rất nhiều, thiết kế dạng giỏ lọc, phù hợp với các hệ thống công nghiệp có lưu lượng lớn và lượng cặn bẩn phát sinh liên tục.
Y Sediment Strainer khác gì bộ lọc nước đầu nguồn?
Y sediment strainer: Tập trung hoàn toàn vào chức năng lọc cơ học thô trên đường ống để bảo vệ các thiết bị cơ khí đắt tiền khỏi rủi ro kẹt cặn.
Bộ lọc nước đầu nguồn: Là hệ thống phức hợp nhiều cấp bao gồm lọc cặn tinh, trụ hấp thụ than hoạt tính, thiết bị khử sắt/mangan hoặc hệ thống làm mềm nước bằng hạt nhựa.
Bạn hoàn toàn có thể kết hợp cả hai theo sơ đồ: Y strainer $\rightarrow$ bộ lọc đầu nguồn $\rightarrow$ thiết bị sử dụng nếu được thiết kế kỹ thuật đúng chuẩn.
Hướng dẫn lắp đặt và những sai lầm thường gặp
Cách lắp đặt Y Sediment Strainer đúng cách
Để thiết bị hoạt động ổn định, hãy tuân thủ quy trình 6 bước sau:
Xác định hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên hoặc chữ IN/OUT trên thân thiết bị.
Lắp đúng chiều: Đảm bảo dòng nước đi đúng chiều thiết kế, nhánh chữ Y thường chúc xuống dưới để hứng cặn hiệu quả.
Chọn vị trí phù hợp: Ưu tiên những nơi thoáng đãng, dễ kiểm tra, thuận tiện tháo nắp và lấy lưới ra ngoài bảo trì.
Kiểm tra kết nối: Đảm bảo kích thước chuẩn xác, tiêu chuẩn ren hoặc mặt bích khớp hoàn toàn với đường ống, sử dụng gioăng làm kín phù hợp.
Kiểm tra rò rỉ: Vận hành thử hệ thống ở áp suất thấp để kiểm tra độ kín của mối nối.
Theo dõi chênh áp: Nếu hệ thống có gắn đồng hồ đo áp suất trước và sau lọc, bạn có thể dễ dàng nhận biết thời điểm lưới bị nghẹt cặn.
Những sai lầm thường gặp khi sử dụng
Chọn lưới lọc quá mịn khiến thiết bị nhanh chóng tắc nghẽn chỉ sau thời gian ngắn đưa vào vận hành.
Bỏ bê việc vệ sinh định kỳ làm tăng tổn thất áp suất, suy giảm nghiêm trọng lưu lượng dòng chảy.
Lắp ngược chiều dòng nước do không quan sát kỹ mũi tên chỉ dẫn trên thân.
Sử dụng vật liệu thân và lưới không tương thích với môi chất, dẫn đến hiện tượng ăn mòn hóa học nhanh chóng.
Checklist chọn mua Y Sediment Strainer chuẩn kỹ thuật
Xác định chính xác tính chất môi chất (nước, dầu, khí...).
Đo đạc đúng kích thước danh nghĩa (DN) của đường ống.
Lựa chọn kiểu kết nối phù hợp (ren, mặt bích, hàn).
Đối chiếu mức áp suất làm việc tối đa của hệ thống (PN10, PN16, Class 150...).
Xác định giới hạn nhiệt độ vận hành thực tế.
Chọn vật liệu thân strainer phù hợp (inox, đồng, gang, thép).
Chọn vật liệu lưới lọc chống ăn mòn tốt.
Quy định cấp độ lọc (mesh/micron) tương thích với kích thước cặn.
Đảm bảo lưu lượng qua van không gây tổn thất áp suất lớn.
Bố trí không gian thực tế đủ rộng để tháo rút lưới bảo trì.
FAQ – Câu hỏi thường gặp
Y Sediment Strainer là gì?
Đây là thiết bị lọc cơ học dạng chữ Y được lắp trên đường ống để giữ lại các hạt cặn rắn và tạp chất, bảo vệ các thiết bị cơ khí phía sau.
Y Strainer có lọc được cát và rỉ sét không?
Có, hoàn toàn lọc được nếu kích thước hạt cặn lớn hơn khe hở của lưới lọc bên trong thiết bị.
Y Strainer có cần vệ sinh định kỳ không?
Có. Khi lượng cặn tích tụ dày đặc trên lưới, dòng chảy sẽ bị cản trở và gây tăng tổn thất áp suất, bắt buộc phải tháo ra làm sạch.
Y Strainer nên lắp trước hay sau máy bơm?
Vị trí lắp đặt phụ thuộc vào thiết kế tổng thể của hệ thống, tuy nhiên thường được đặt ở phía trước các thiết bị nhạy cảm với cặn như bơm, van điều khiển để bảo vệ tối ưu.
Y Strainer có thể thay thế hoàn toàn bộ lọc nước đầu nguồn không?
Không. Thiết bị này chỉ chuyên trách lọc cặn cơ học thô, không thể xử lý các vấn đề hóa lý hoặc vi sinh của nguồn nước như hệ thống lọc đầu nguồn chuyên dụng.
Kết luận
Việc lựa chọn đúng một chiếc y sediment strainer đòi hỏi sự cân nhắc kỹ lưỡng dựa trên các yếu tố: kích thước đường ống, vật liệu chế tạo, thông số mesh/micron, áp suất, nhiệt độ và đặc tính môi chất. Đây là giải pháp đơn giản nhưng mang lại hiệu quả cực kỳ lớn trong việc giữ cặn và bảo vệ toàn bộ hệ thống đường ống công nghiệp cũng như dân dụng.
Bạn đang cần chọn mua Y sediment strainer phù hợp cho hệ thống của mình? Hãy xác định rõ kích thước DN, loại môi chất, mức áp suất, nhiệt độ và mức độ cặn thực tế để lựa chọn chính xác vật liệu, kiểu kết nối và cấp lọc tối ưu nhất! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Y Sediment Strainer
