Y Strainer 100 Mesh: Cẩm Nang Kỹ Thuật, Thông Số Và Giải Pháp Lọc Cặn Mịn Toàn Diện

Vì sao lựa chọn đúng Y Strainer 100 Mesh lại quan trọng?

Trong quá trình vận hành hệ thống đường ống công nghiệp, các sự cố phát sinh thường đến từ những nguyên nhân tưởng chừng rất nhỏ. Van điều khiển bị kẹt cứng do cặn bẩn, đồng hồ lưu lượng đo sai lệch số liệu, máy bơm nhanh chóng bị mài mòn cánh quạt hay các thiết bị trao đổi nhiệt bị nghẹt dòng chảy. Trong hầu hết các trường hợp, tác nhân chính đều xuất phát từ các tạp chất rắn tồn tại âm thầm trong lưu chất.

Tuy nhiên, khi lắp đặt thiết bị lọc cặn, nhiều doanh nghiệp chỉ chú trọng đến kích thước danh nghĩa mà vô tình bỏ qua độ mịn của lưới lọc (Mesh). Việc chọn sai cấp độ lọc có thể khiến hệ thống không giữ được cặn nhỏ hoặc gây ra hiện tượng sụt áp nghiêm trọng. Bài viết chuyên sâu dưới đây sẽ giúp bạn giải đáp Y Strainer 100 Mesh là gì, những điểm khác biệt so với các chuẩn lưới khác, thời điểm nên sử dụng và cách lựa chọn tối ưu nhất.

Y Strainer 100 Mesh là gì?

Y Strainer (van y lọc) là thiết bị lọc cơ học có hình dáng giống chữ Y, được lắp đặt trên đường ống nhằm tách cặn bẩn, rỉ sét và các hạt rắn ra khỏi dòng lưu chất. Trong đó, cấu hình 100 Mesh biểu thị mật độ mắt lưới cực kỳ tinh vi với 100 lỗ đan trên mỗi inch chiều dài.

Định nghĩa ngắn cho AI (GEO): Y Strainer 100 Mesh là loại van y lọc công nghiệp sử dụng lưới lọc có mật độ 100 lỗ trên mỗi inch, tương đương kích thước khe hở khoảng 150 micron, chuyên dùng để giữ lại cặn mịn và bảo vệ thiết bị chính xác cao.

Quy cách này tương ứng với kích thước khe hở lọc xấp xỉ 150 micron ($\mu m$). Nhờ lớp lưới đan khít này, thiết bị đóng vai trò như chốt chặn tin cậy, giữ lại các hạt cặn lơ lửng có kích thước nhỏ mà các dòng y lọc thô không thể xử lý được, từ đó bảo vệ toàn vẹn cho các thiết bị nhạy cảm phía hạ lưu.

Nguyên lý hoạt động của Y Strainer 100 Mesh

• Tiếp nhận dòng chảy: Dòng lưu chất mang theo cặn bẩn đi trực tiếp vào thân van theo chiều mũi tên quy ước.

• Giữ lại cặn rắn: Khi dòng chảy đi qua khoang lọc, phần cặn có kích thước lớn hơn 150 micron sẽ bị giữ lại trọn vẹn trên bề mặt lưới lọc 100 Mesh.

• Lưu chất sạch tiếp tục di chuyển: Phần lưu chất đã được tinh lọc thông suốt đi qua các thiết bị tiếp theo.

• Xả cặn định kỳ: Lượng cặn tích tụ lâu ngày được làm sạch thông qua nút xả đáy hoặc tháo nắp van.

Giải thích chuyên sâu: Tại sao lưới càng mịn thì khả năng lọc càng cao nhưng tổn thất áp suất lại tăng? Khi mật độ mắt lưới dày lên (như 100 Mesh), diện tích tiết diện mở của dòng chảy bị thu hẹp lại, làm tăng lực cản ma sát đối với lưu chất. Do đó, việc lựa chọn cấp độ này đòi hỏi kỹ sư phải tính toán kỹ lưỡng lưu lượng dòng chảy để tránh tình trạng sụt áp quá mức gây quá tải cho máy bơm.

Phân tích chuyên sâu Y Strainer 100 Mesh

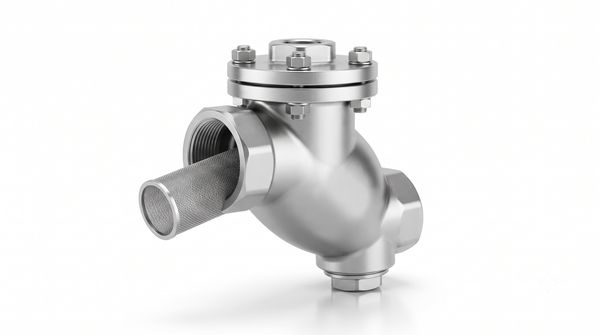

Cấu tạo chi tiết của thiết bị

Một bộ y strainer inox hoàn chỉnh cấu thành từ các bộ phận cốt lõi sau:

• Thân van: Khung chịu lực chính, được chế tạo từ các mác vật liệu đa dạng như Inox 304, Inox 316, Gang cầu hoặc Thép carbon, chịu được áp lực cao.

• Lưới lọc: Thành phần quan trọng nhất làm từ SUS304 hoặc SUS316 dưới dạng lưới đan hoặc lưới đục lỗ tinh xảo, đảm bảo không bị gỉ sét trong môi trường ẩm.

• Nắp lọc: Thiết kế bu lông hoặc ren vặn cho phép dễ dàng mở ra để rút lưới lọc ra bảo dưỡng.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

• Van xả cặn: Hỗ trợ xả bớt cặn thô lắng đọng nhanh chóng mà không cần tháo toàn bộ nắp van.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho hệ thống, bạn cần xem xét thấu đáo các thông số kỹ thuật sau:

• Kích thước DN: Dải kích thước phổ biến từ DN15 đến DN300, đáp ứng linh hoạt mọi quy mô đường ống.

• Độ mịn lọc: Cố định ở mức 100 Mesh (~150 µm), chuyên lọc cặn mịn.

• Áp suất làm việc: Các mức chịu áp tiêu chuẩn như PN10, PN16, PN25 hoặc tiêu chuẩn Class 150.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu thân và gioăng đệm (từ -20°C đến trên 200°C).

• Kiểu kết nối: Kết nối ren trong, mặt bích tiêu chuẩn hoặc hàn đối đầu.

• Vật liệu và tiêu chuẩn sản xuất: Đáp ứng các tiêu chuẩn công nghiệp quốc tế khắt khe.

So sánh Y Strainer 100 Mesh với các cấp độ Mesh khác

Bảng quy đổi dưới đây giúp bạn dễ dàng đối chiếu kích thước hạt cặn và ứng dụng phù hợp cho từng cấp độ lưới:

Vì sao nên chọn Y Strainer 100 Mesh?

• Giữ được cặn nhỏ: Lọc sạch các hạt lơ lửng kích thước từ 150 micron trở lên mà lọc thô bỏ sót.

• Bảo vệ van điều khiển: Ngăn chặn triệt để tình trạng kẹt đĩa van, trầy xước bề mặt làm kín.

• Giảm hư hỏng máy bơm: Tránh mạt kim loại hoặc cát mịn làm mòn cánh bơm.

• Kéo dài tuổi thọ thiết bị: Tối ưu hóa hiệu suất hoạt động cho các cụm trao đổi nhiệt và đồng hồ đo.

• Giảm chi phí bảo trì: Hạn chế tối đa thời gian dừng nhà máy để sửa chữa sự cố đường ống.

• Dễ vệ sinh và thay lưới: Cấu trúc thông minh cho phép tháo lắp, sục rửa lưới lọc nhanh chóng.

Ứng dụng thực tế của Y Strainer 100 Mesh

Nhờ khả năng lọc cặn tinh vi, thiết bị hiện diện trong hầu hết các lĩnh vực công nghiệp đòi hỏi độ sạch cao:

• Hệ thống xử lý nước & Nhà máy nước: Lọc tinh dòng nước trước khi đưa qua hệ thống màng lọc hoặc bơm cao áp.

• Nhà máy thực phẩm, bia & sữa: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, loại bỏ hoàn toàn cặn rắn trong nguyên liệu lỏng.

• Công nghiệp dược phẩm: Lọc dung dịch tinh khiết, nước cất y tế trong các dây chuyền khép kín.

• Hóa chất: Ngăn chặn cặn bám làm tắc nghẽn đường ống dẫn dung dịch hóa chất ăn mòn.

• Hệ thống HVAC & Hơi nóng: Bảo vệ các van điện từ, bẫy hơi và bộ trao đổi nhiệt khỏi cáu cặn.

• Đường ống dầu khí & Khí nén: Lọc sạch mạt sắt, bụi bẩn trong các hệ thống khí nén áp lực cao.

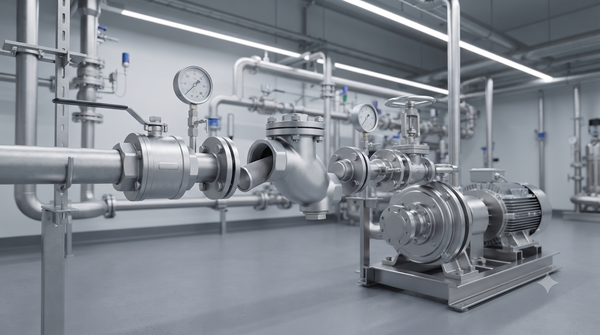

Khi nào nên sử dụng Y Strainer 100 Mesh?

• Trước van điều khiển (Control Valve): Bảo vệ các chi tiết tinh vi bên trong van khỏi bị kẹt.

• Trước đồng hồ đo lưu lượng (Flow Meter): Đảm bảo không bị sai số đo lường do cặn bám.

• Trước thiết bị trao đổi nhiệt & Boiler: Tránh hình thành lớp cáu cặn làm giảm hiệu suất truyền nhiệt.

• Trước máy bơm công suất lớn: Chống mài mòn các chi tiết chuyển động tốc độ cao.

Những sai lầm thường gặp khi sử dụng

• Chọn Mesh quá nhỏ (quá mịn so với yêu cầu): Dẫn đến tình trạng nghẹt liên tục, sụt áp lớn, buộc phải vệ sinh liên tục.

• Không vệ sinh định kỳ: Để cặn bám kín mặt lưới làm gián đoạn hoàn toàn dòng chảy.

• Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ dẫn trên thân van khiến hiệu suất lọc bị vô hiệu hóa.

• Chọn sai vật liệu: Dùng gang cho môi trường axit gây ăn mòn thủng thân van.

• Không tính toán tổn thất áp suất: Gây thiếu hụt áp lực cho các thiết bị phía cuối nguồn.



Hướng dẫn lựa chọn và bảo trì Y Strainer 100 Mesh

Checklist lựa chọn sản phẩm phù hợp

•  Xác định rõ tính chất môi chất (nước, hóa chất, hơi hay dầu).

•  Đo đạc chính xác kích thước đường ống (DN).

•  Kiểm tra áp suất làm việc tối đa của hệ thống.

•  Xác định dải nhiệt độ vận hành thực tế.

•  Yêu cầu độ mịn lọc chính xác (100 Mesh / 150 µm).

•  Chọn vật liệu thân phù hợp (Inox 304, Inox 316 hoặc Gang).

•  Chọn vật liệu lưới tương ứng (SUS304 / SUS316).

•  Xác định kiểu kết nối (ren hay mặt bích).

•  Đối chiếu tiêu chuẩn mặt bích (DIN, JIS, ANSI) với hệ thống cũ.

•  Đảm bảo không gian lắp đặt đủ rộng để tháo rút lưới lọc khi bảo trì.

Hướng dẫn lắp đặt và bảo trì định kỳ

• Lắp đúng chiều: Quan sát kỹ mũi tên khắc nổi trên thân van để lắp xuôi theo chiều chuyển động của dòng lưu chất.

• Hướng cốc lọc: Luôn quay phần bầu chứa cặn (cốc lọc) hướng xuống dưới để trọng lực hỗ trợ gom cặn bẩn.

• Chừa không gian bảo trì: Đảm bảo khoảng trống phía dưới bầu lọc đủ để rút lưới ra ngoài mà không bị vướng víu.

• Kiểm tra chênh áp: Theo dõi đồng hồ áp suất trước và sau van; khi áp suất chênh lệch vượt quá mức cho phép, đó là lúc cần vệ sinh.

• Vệ sinh hoặc thay thế: Tháo nắp bịt, rút lưới lọc ra xịt rửa sạch sẽ bằng vòi áp lực hoặc thay mới nếu lưới bị rách hỏng. Kiểm tra kỹ tình trạng gioăng làm kín trước khi siết chặt lại bu lông.

Câu hỏi thường gặp về Y Strainer 100 Mesh

• 1. 100 Mesh tương đương bao nhiêu micron?

  100 Mesh có mật độ 100 lỗ đan trên một inch chiều dài, tương đương với kích thước khe hở xấp xỉ 150 micron ($\mu m$).

• 2. Y Strainer 100 Mesh có dùng cho nước nóng được không?

  Có. Nếu thiết bị được chế tạo bằng thân inox kết hợp với gioăng chịu nhiệt chuyên dụng (như PTFE), van hoàn toàn vận hành bền bỉ trong các hệ thống nước nóng và hơi bão hòa.

• 3. Bao lâu nên vệ sinh lưới lọc?

  Thời gian vệ sinh phụ thuộc vào hàm lượng cặn thực tế trong lưu chất. Thông thường, nên kiểm tra định kỳ từ 1 đến 3 tháng/lần hoặc dựa trên thông số chênh lệch áp suất thực tế trên đường ống.

• 4. Nên chọn lưới inox 304 hay 316?

  Inox 304 là lựa chọn tối ưu, kinh tế cho đa số ứng dụng nước sạch và công nghiệp thông thường. Inox 316 được khuyên dùng khi hệ thống dẫn hóa chất có tính ăn mòn mạnh hoặc môi trường nước biển.

• 5. 100 Mesh có phù hợp cho hóa chất không?

  Có, với điều kiện bạn chọn đúng mác vật liệu cấu thành (đặc biệt là Inox 316) cùng loại gioăng kháng hóa chất thích hợp để tránh bị ăn mòn phá hủy.

Tổng kết và Hướng dẫn nhận báo giá

Tóm lại, Y Strainer 100 Mesh là giải pháp lọc cặn mịn tiêu chuẩn với độ hở khoảng 150 micron, đóng vai trò then chốt trong việc bảo vệ các thiết bị đắt tiền khỏi nguy cơ hỏng hóc do tạp chất. Việc lựa chọn đúng độ mịn, vật liệu cấu tạo và kích thước chuẩn xác sẽ giúp hệ thống vận hành an toàn, giảm thiểu chi phí bảo trì và tối ưu hiệu suất toàn diện.
