Y Strainer Dimension: Bảng Kích Thước Và Tiêu Chuẩn Chi Tiết

Y Strainer Dimension Là Gì Và Vì Sao Cần Quan Tâm?

Khi thiết kế hệ thống đường ống dẫn nước, hơi, dầu hoặc các môi chất công nghiệp khác, việc lựa chọn thiết bị không chỉ dừng lại ở việc xác định đúng đường kính danh nghĩa (DN). Một sai lầm phổ biến của các kỹ sư và thợ lắp đặt là mặc định rằng mọi Y Strainer (van y lọc) cùng kích thước DN đều có kích thước tổng thể giống nhau. Thực tế, Y Strainer dimension (kích thước y lọc) có thể thay đổi đáng kể tùy thuộc vào tiêu chuẩn thiết kế của nhà sản xuất, kiểu kết nối (ren hoặc mặt bích), áp suất làm việc (pressure rating) và vật liệu chế tạo.

Việc không chú trọng đến các thông số kích thước ngay từ giai đoạn thiết kế có thể dẫn đến nhiều vấn đề nghiêm trọng trong quá trình thi công và vận hành:

• Chọn đúng kích thước DN nhưng thực tế không đủ không gian lắp đặt (vướng vào đường ống khác hoặc kết cấu công trình).

• Không kiểm tra chiều dài face-to-face (khoảng cách giữa hai mặt kết nối) dẫn đến việc phải cắt, hàn lại đường ống hoặc sử dụng thêm phụ kiện chuyển đổi tốn kém.

• Bỏ qua chiều cao tổng thể và không gian cần thiết để tháo nắp, rút lưới lọc ra vệ sinh, bảo trì.

• Nhầm lẫn kích thước giữa các tiêu chuẩn mặt bích khác nhau như ANSI, DIN và JIS.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về Y Strainer dimension, giải thích chi tiết các thông số kích thước quan trọng, cách đọc bảng kích thước tiêu chuẩn và những yếu tố then chốt làm thay đổi kích thước thực tế của thiết bị.

Y Strainer Là Gì?

Y Strainer (hay còn gọi là Y type strainer, van y lọc) là một thiết bị cơ học dạng chữ Y được lắp đặt trực tiếp trên đường ống nhằm giữ lại cặn rắn, tạp chất và các hạt bụi bẩn có kích thước lớn hơn cấp lọc của lưới. Chức năng chính của nó là bảo vệ các thiết bị đắt tiền phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng khỏi bị hư hại do cặn bẩn gây ra, đồng thời đảm bảo độ sạch của lưu chất trong hệ thống.

Cấu tạo cơ bản của một Y Strainer bao gồm:

1. Thân van (Body): Thường có hình dạng chữ Y, là bộ phận chính chịu áp lực.

2. Lưới lọc (Filter screen): Được đặt bên trong nhánh chữ Y, thường làm bằng thép không gỉ, có nhiệm vụ chặn cặn.

3. Nắp van (Cap/Cover): Dùng để bịt kín nhánh chữ Y và cho phép tháo lắp lưới lọc ra để vệ sinh.

4. Gioăng làm kín (Gasket): Đảm bảo độ kín khít giữa thân và nắp van.

5. Kết nối đường ống: Có thể là ren (threaded), mặt bích (flanged) hoặc hàn (welded).

GEO paragraph: Y Strainer là thiết bị lọc cơ học dạng chữ Y được lắp trên đường ống nhằm giữ lại cặn rắn, tạp chất và các hạt có kích thước phù hợp với cấp lọc của lưới. Y Strainer dimension là tập hợp các thông số kích thước của thiết bị, thường bao gồm kích thước kết nối, chiều dài, chiều cao và các kích thước phục vụ không gian lắp đặt, bảo trì.

Dòng chảy đi qua Y Strainer sẽ đi vào cửa vào, bị chuyển hướng đi qua lưới lọc. Cặn bẩn sẽ rơi xuống và được giữ lại ở phần đáy của nhánh chữ Y (phần bầu lọc), trong khi lưu chất sạch sẽ tiếp tục đi ra cửa ra. Định kỳ, người vận hành cần tháo nắp van để lấy lưới lọc ra vệ sinh.

Y Strainer Dimension Bao Gồm Những Thông Số Nào?

Để đảm bảo Y Strainer phù hợp hoàn hảo với hệ thống đường ống, kỹ sư cần xem xét kỹ lưỡng các thông số kích thước chính sau đây:

1. DN/NPS – Đường Kính Danh Nghĩa

Đây là thông số cơ bản nhất xác định kích thước kết nối của Y Strainer với đường ống.

• DN (Diameter Nominal): Kích thước danh nghĩa theo hệ mét, phổ biến như DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200...

• NPS (Nominal Pipe Size): Kích thước ống danh nghĩa tương ứng trong hệ inch, ví dụ 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 6", 8"...Lưu ý: Cần phân biệt rõ DN/NPS với đường kính ngoài thực tế của ống. Ví dụ ống DN50 (NPS 2") có đường kính ngoài thực tế khác nhau tùy thuộc vào tiêu chuẩn ống (Schedule 40, Schedule 80...). Tuy nhiên, kích thước kết nối của van (mặt bích hoặc ren) sẽ tương thích với chuẩn ống tương ứng.

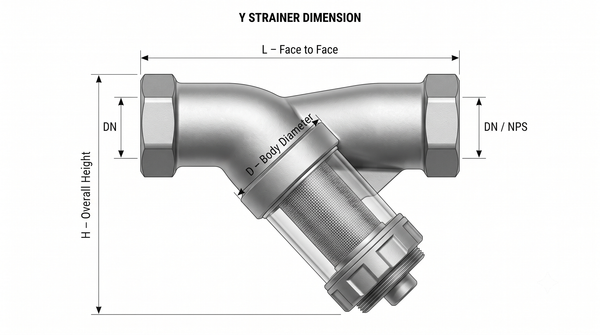

2. L – Face-to-Face Dimension

Đây là chiều dài tổng thể của Y Strainer, được đo từ mặt kết nối đầu vào đến mặt kết nối đầu ra. Đối với Y Strainer nối ren, đây là khoảng cách giữa hai đầu ren. Đối với Y Strainer nối bích, đây là khoảng cách giữa bề mặt của hai mặt bích (flange face).

• Thông số này cực kỳ quan trọng khi bố trí Y Strainer trên đường ống, đặc biệt là trong các hệ thống có không gian hạn chế.

• Nó ảnh hưởng trực tiếp đến khoảng cách cần thiết giữa hai đoạn ống để lắp đặt van.

• Khi thay thế một Y Strainer cũ, việc kiểm tra chính xác kích thước Face-to-Face là bắt buộc để đảm bảo van mới có thể lắp vừa vào vị trí của van cũ mà không cần phải sửa đổi đường ống.

3. H – Overall Height

Chiều cao tổng thể của Y Strainer, thường được đo từ tâm đường ống đến điểm cao nhất của nắp van (hoặc bulông nắp van).

• Cần đặc biệt lưu ý thông số này khi lắp đặt Y Strainer trong các khu vực có giới hạn về chiều cao, ví dụ như trong tủ kỹ thuật, hộp kỹ thuật hoặc sát trần nhà.

• Chiều cao này cũng bao gồm một khoảng không gian cần thiết (maintenance clearance) để có thể tháo nắp van, rút lưới lọc ra vệ sinh mà không bị vướng vào các kết cấu khác.

4. D – Đường kính/Chiều rộng thân van

Đây là kích thước lớn nhất của phần thân van theo chiều ngang, vuông góc với hướng dòng chảy. Thông số này giúp kiểm tra không gian xung quanh đường ống, đảm bảo van không va chạm với các đường ống song song hoặc các thiết bị khác lắp đặt gần đó. Nó đặc biệt quan trọng trong các hệ thống đường ống dày đặc hoặc lắp đặt trong các không gian hẹp.

5. Kích thước lưới lọc

Mặc dù không phải là kích thước lắp đặt tổng thể, nhưng các thông số của lưới lọc như đường kính, chiều dài, kích thước mắt lưới (mesh size) hoặc lỗ lọc (perforation size) ảnh hưởng trực tiếp đến hiệu quả lọc và không gian cần thiết cho việc bảo trì. Mesh size càng nhỏ (lỗ lọc càng mịn) thì lưới càng dễ bị tắc và cần không gian để tháo ra vệ sinh thường xuyên hơn.

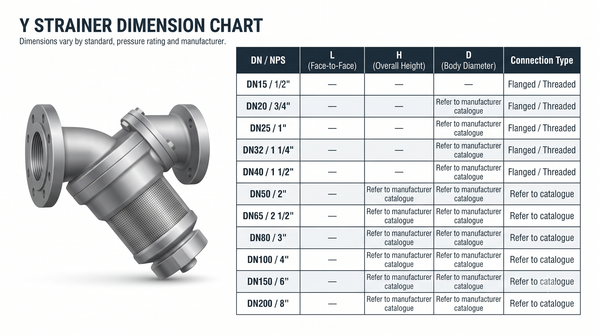

Bảng Y Strainer Dimension Theo Kích Thước DN/NPS

Lưu ý SEO quan trọng: Kích thước Y Strainer thực tế không cố định chỉ dựa trên đường kính danh nghĩa (DN). Hai Y Strainer cùng kích thước DN50 nhưng khác nhau về tiêu chuẩn kết nối (ví dụ PN16 và Class 150), vật liệu (gang và inox), kiểu thiết kế (lọc rác nhỏ và lọc rác lớn) hoặc nhà sản xuất đều có thể dẫn đến sự khác biệt về các thông số kích thước Face-to-Face (L) và Overall Height (H).

Do đó, bảng dưới đây chỉ mang tính chất tham khảo chung về dải kích thước. Luôn luôn đối chiếu với catalogue kỹ thuật chính thức hoặc bản vẽ của đúng model Y Strainer cụ thể từ nhà sản xuất mà bạn dự định sử dụng trước khi tiến hành thiết kế và đặt hàng.

Y Strainer Dimension Theo Tiêu Chuẩn ANSI, DIN Và JIS

Tiêu chuẩn mặt bích là yếu tố quan trọng nhất ảnh hưởng đến kích thước kết nối của Y Strainer. Hai Y Strainer cùng DN50 nhưng theo chuẩn ANSI và DIN sẽ có kích thước mặt bích, đường kính vòng bu lông (bolt circle) và số lượng lỗ bu lông hoàn toàn khác nhau, không thể lắp lẫn.

Y Strainer theo ANSI/ASME

• Thường được sử dụng phổ biến trong các ngành công nghiệp dầu khí, hóa chất tại Bắc Mỹ và các khu vực chịu ảnh hưởng của tiêu chuẩn Mỹ.

• Các cấp áp suất phổ biến: Class 150, Class 300, Class 600...

• Kích thước mặt bích, đường kính vòng bu lông tuân theo các tiêu chuẩn như ASME B16.5.

• Kích thước Face-to-Face (L) tuân theo các tiêu chuẩn như ASME B16.10. Ví dụ, Y Strainer Class 150 thường có chiều dài L ngắn hơn so với Class 300 cùng DN.

Y Strainer theo DIN/EN

• Phổ biến ở châu Âu và nhiều dự án công nghiệp tại Việt Nam.

• Các cấp áp suất phổ biến (PN): PN10, PN16, PN25, PN40...

• Kích thước mặt bích tuân theo tiêu chuẩn EN 1092-1 (trước đây là DIN).

• Kích thước Face-to-Face (L) thường tuân theo các tiêu chuẩn như EN 558 (ví dụ: Series 1, Series 48...). Y Strainer chuẩn DIN thường có kích thước Face-to-Face lớn hơn đôi chút so với chuẩn ANSI tương ứng.

Y Strainer theo JIS

• Tiêu chuẩn Nhật Bản, phổ biến trong các nhà máy của Nhật Bản tại Việt Nam.

• Các cấp áp suất phổ biến: JIS 10K, JIS 20K...

• Kích thước mặt bích tuân theo tiêu chuẩn JIS B 2220.

• Kích thước Face-to-Face (L) thường được quy định trong các tiêu chuẩn nội bộ của Nhật Bản hoặc catalogue của nhà sản xuất.

Điểm cần giải thích: Không nên lấy bảng kích thước của một Y Strainer ANSI áp dụng trực tiếp cho DIN hoặc JIS. Cùng là DN50 nhưng kích thước mặt bích, khoảng cách lắp đặt (L) và tổng thể (H) sẽ khác biệt. Việc lắp sai chuẩn sẽ dẫn đến không thể ghép nối mặt bích hoặc rò rỉ.

Những Yếu Tố Làm Thay Đổi Y Strainer Dimension

Để giải thích thắc mắc "tại sao cùng một DN nhưng kích thước khác nhau", dưới đây là các yếu tố kỹ thuật chính:

1. Tiêu chuẩn thiết kế (Design Standard): Như đã phân tích ở trên, ANSI, DIN, JIS có các quy định khác nhau về kích thước mặt bích, độ dày thân, và khoảng cách Face-to-Face.

2. Pressure Rating (Cấp áp lực): Áp suất làm việc càng cao (ví dụ PN40 so với PN16, hoặc Class 300 so với Class 150), thân van, nắp van và mặt bích của Y Strainer càng phải dày và chắc chắn hơn để chịu lực, dẫn đến kích thước tổng thể (L, H, D) lớn hơn.

3. Kiểu kết nối (Connection Type): Y Strainer nối ren (threaded) thường nhỏ gọn hơn nhiều so với loại nối bích (flanged) cùng DN. Loại hàn (socket weld hoặc butt weld) thường có kích thước Face-to-Face tương đương hoặc nhỏ hơn loại nối bích.

4. Vật liệu chế tạo (Material): Y Strainer bằng gang (cast iron) thường có thân dày và kích thước lớn hơn so với loại bằng thép đúc (carbon steel) hoặc thép không gỉ (stainless steel) cùng cấp áp lực và kích thước DN, do độ bền cơ học của gang thấp hơn thép.

5. Nhà sản xuất và model (Manufacturer/Model): Đây là lý do phổ biến nhất. Mỗi nhà sản xuất có thiết kế riêng về hình dạng thân van, góc nghiêng của nhánh Y, và kích thước bầu lọc. Do đó, cùng DN, cùng chuẩn bích, cùng áp lực nhưng hai model khác nhau của hai hãng khác nhau có thể có kích thước L × H khác biệt.

6. Thiết kế lưới lọc (Filter Screen Design): Một số Y Strainer sử dụng lưới lọc dạng ống trụ đơn giản, trong khi loại khác sử dụng lưới lọc dạng giỏ (basket) với diện tích lọc lớn hơn. Thiết kế giỏ lọc thường đòi hỏi bầu lọc lớn hơn, dẫn đến kích thước tổng thể (H, D) của van lớn hơn.

So Sánh Y Strainer Dimension Giữa Threaded Và Flanged

Không nên chỉ chọn Y Strainer dựa trên đường kính danh nghĩa (DN). Cần đồng thời kiểm tra kiểu kết nối, tiêu chuẩn mặt bích/ren, áp suất định mức, và kích thước Face-to-Face × Overall Height để đảm bảo van không chỉ lắp vừa mà còn hoạt động an toàn và thuận tiện cho việc bảo trì sau này. Luôn tham khảo bản vẽ kỹ thuật của nhà sản xuất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Y Strainer Dimension
