Y Strainer Flanged: Giải Pháp Lọc Cặn Công Nghiệp, Bảo Vệ Toàn Diện Hệ Thống Đường Ống
Trong quá trình vận hành các hệ thống đường ống công nghiệp quy mô lớn, những sự cố kỹ thuật phát sinh do rác thải, rỉ sét hay cặn bẩn luôn là mối đe dọa trực tiếp đến tuổi thọ của thiết bị. Bạn đã bao giờ đối mặt với cảnh máy bơm bị kẹt cánh quạt gây cháy động cơ, van điều khiển tự động bị rò rỉ do cặn bám, đồng hồ đo lưu lượng hoạt động sai số lớn, hay thiết bị trao đổi nhiệt sụt giảm hiệu suất nghiêm trọng chỉ vì tạp chất lẫn trong lưu chất? Khi đó, toàn bộ dây chuyền sản xuất buộc phải dừng lại để bảo trì khẩn cấp, gây thiệt hại chi phí không nhỏ.
Một trong những giải pháp tối ưu và hiệu quả nhất để ngăn chặn triệt để tình trạng này là lắp đặt y strainer flanged đúng vị trí và đúng tiêu chuẩn kết nối. Thiết bị này đóng vai trò như "tấm khiên" bảo vệ toàn bộ mạng lưới phía sau.
Kiến thức nền
Y Strainer Flanged là gì?

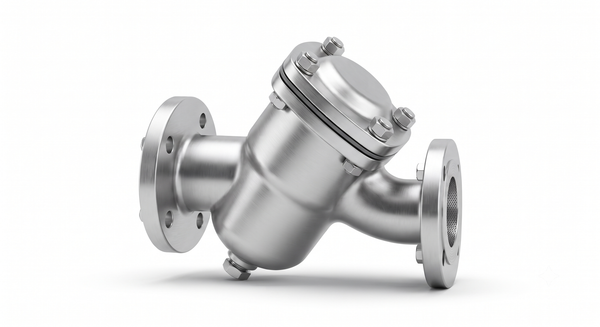

Y Strainer Flanged (hay còn gọi là bộ lọc chữ Y kết nối mặt bích) là dòng thiết bị lọc công nghiệp có phần thân được thiết kế theo hình chữ Y đặc trưng, kết hợp với các tiêu chuẩn mặt bích ở hai đầu để liên kết chắc chắn vào đường ống nhằm giữ lại cặn bẩn, rỉ sét và tạp chất trong lưu chất.
Sản phẩm đóng vai trò thiết yếu trong việc bảo vệ các thiết bị cơ khí tinh vi khỏi mài mòn và tắc nghẽn. Phụ kiện này được ứng dụng rộng rãi trong các hệ thống dẫn nước sạch, nước thải, hơi nóng, dầu, khí nén, hóa chất và các hệ thống điều hòa không khí HVAC.

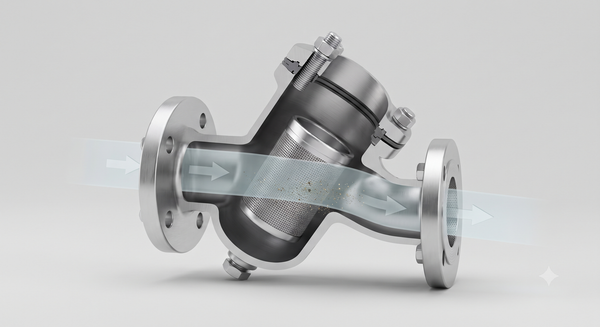

Nguyên lý hoạt động của Y Strainer Flanged
Cơ chế vận hành của thiết bị hoàn toàn dựa vào dòng chảy tự nhiên qua màng lọc cơ học mà không cần dùng điện năng:
Dòng lưu chất mang theo cặn bẩn đi vào thân lọc qua đầu kết nối mặt bích.
Lưới lọc inox dạng đục lỗ hoặc đan lưới bên trong sẽ giữ lại toàn bộ rác thải, rỉ sét và hạt cặn có kích thước lớn hơn mắt lưới.
Lưu chất sạch tiếp tục đi qua để cung cấp cho các thiết bị phía sau như máy bơm, van hay đồng hồ.
Khi cặn bẩn tích tụ đầy, kỹ thuật viên chỉ cần mở nắp lọc để vệ sinh hoặc thay thế lưới.
Phân tích chuyên sâu
Cấu tạo của Y Strainer Flanged
Để chịu được áp lực cao trong môi trường công nghiệp nặng, một bộ lọc chữ Y mặt bích tiêu chuẩn được cấu thành từ các bộ phận chính:
Thân lọc: Khung chính hình chữ Y đúc từ gang, thép hoặc inox, chịu trách nhiệm chịu lực cho toàn bộ hệ thống.
Nắp lọc: Bộ phận nằm ở nhánh chéo của chữ Y, cho phép tháo rời dễ dàng để bảo trì lưới lọc.
Lưới inox: Lõi lọc chính làm bằng thép không gỉ, đục lỗ hoặc đan mesh với kích thước ô lọc tùy chỉnh.
Gioăng làm kín: Đảm bảo độ khít tuyệt đối giữa nắp và thân lọc, ngăn rò rỉ lưu chất ra môi trường.
Bulong: Cố định nắp lọc chặt chẽ dưới áp suất lớn.
Van xả (tùy model): Cho phép xả cặn nhanh mà không cần tháo rời toàn bộ nắp lọc.
Các loại Y Strainer Flanged phổ biến
Phân loại theo vật liệu
Gang và Gang dẻo (Cast Iron / Ductile Iron): Chi phí tiết kiệm, chịu lực tốt, chuyên dùng cho hệ thống nước sạch và PCCC.
Thép carbon và Thép đúc (Carbon Steel): Chịu nhiệt độ và áp suất cao, phù hợp cho hệ thống hơi nóng, dầu khí.
Inox 304 và Inox 316 (Stainless Steel): Khả năng chống ăn mòn hóa học tuyệt vời, chuyên dụng cho nhà máy hóa chất, thực phẩm và dược phẩm.
Phân loại theo tiêu chuẩn mặt bích và cấp lọc
Sản phẩm tích hợp các tiêu chuẩn mặt bích quốc tế phổ biến như DIN PN10 / PN16 (Châu Âu), ANSI Class 150 / 300 (Mỹ) và JIS 10K / 16K (Nhật Bản) nhằm đáp ứng chính xác yêu cầu kỹ thuật của từng đường ống. Về cấp lọc, lưới lọc thường dao động từ 20 Mesh (lọc thô) đến 200 Mesh (lọc tinh) tùy thuộc vào độ sạch yêu cầu của lưu chất.
Thông số kỹ thuật cần quan tâm
Khi lựa chọn thiết bị cho dự án, các thông số kỹ thuật cốt lõi cần lưu ý bao gồm:
Kích thước danh định (DN15 – DN600): Tương thích hoàn hảo với đường kính ống công nghiệp.
Áp lực làm việc (PN10, PN16, PN25, ANSI 150/300): Đảm bảo không bị biến dạng hay nứt vỡ dưới áp suất vận hành đỉnh.
Nhiệt độ làm việc: Giới hạn chịu nhiệt của vật liệu thân và gioăng làm kín.
Kích thước Mesh và chất liệu lưới: Quyết định trực tiếp đến độ tinh của hạt cặn được giữ lại.
So sánh Y Strainer Flanged với các loại bộ lọc khác
So với dạng y strainer ren (chỉ dùng cho ống nhỏ đường kính thấp), bộ lọc kết nối mặt bích vượt trội hơn hẳn nhờ khả năng chịu áp suất cao, kết nối vững chắc cho đường kính ống lớn, dễ dàng tháo lắp bảo trì mà không làm ảnh hưởng nhiều đến kết cấu ống xung quanh. So với Basket Strainer hay Duplex Strainer, loại chữ Y có thiết kế nhỏ gọn hơn, chi phí đầu tư kinh tế hơn cho các ứng dụng công nghiệp phổ thông.
Tại sao nên chọn Y Strainer Flanged?
Việc đầu tư thiết bị này mang lại những lợi ích thiết thực cho doanh nghiệp:
Kết nối mặt bích cực kỳ chắc chắn, chịu được rung động mạnh trong hệ thống bơm công nghiệp.
Phù hợp hoàn hảo cho các đường ống có kích thước lớn từ DN50 đến DN600.
Khả năng chịu áp suất và nhiệt độ làm việc rất cao.
Thuận tiện trong việc tháo mở nắp để vệ sinh định kỳ, giảm thiểu thời gian dừng máy.
Bảo vệ tối ưu cho máy bơm, van điều khiển, kéo dài tuổi thọ toàn bộ dây chuyền và tiết kiệm chi phí sửa chữa.
Ứng dụng thực tế
Y Strainer Flanged được sử dụng ở đâu?
Sản phẩm hiện diện trong hầu hết các ngành công nghiệp nặng và hạ tầng kỹ thuật:
Nhà máy nước và hệ thống cấp nước công nghiệp: Lọc rác, cát sỏi trước các trạm bơm lớn.
Nhà máy điện và hệ thống hơi nóng (Steam): Lọc cặn xỉ hàn trong đường ống hơi áp lực cao.
Ngành dầu khí, hóa chất và dược phẩm: Đảm bảo lưu chất tinh khiết, chống ăn mòn thiết bị đo lường chính xác.
Hệ thống HVAC và PCCC: Bảo vệ bộ trao đổi nhiệt và van xả nước cứu hỏa khỏi tắc nghẽn.
Khi nào nên sử dụng Y Strainer Flanged?
Các vị trí chiến lược bắt buộc phải lắp đặt bao gồm: ngay trước cửa hút của máy bơm công nghiệp; trước các van điều khiển tự động đắt tiền; trước đồng hồ đo lưu lượng (flow meter) để tránh sai số do cặn bám; và trước các bộ trao đổi nhiệt dạng tấm hoặc dạng ống.
Những sai lầm thường gặp
Một số lỗi phổ biến trong quá trình thi công gồm có: chọn sai tiêu chuẩn mặt bích (ví dụ lắp chuẩn DIN vào hệ thống chuẩn JIS); chọn cấp độ Mesh quá dày gây sụt áp đường ống; không thực hiện vệ sinh lưới lọc định kỳ dẫn đến tắc nghẽn dòng chảy; hoặc lắp ngược chiều mũi tên dòng chảy trên thân van.
Hướng dẫn
Cách chọn Y Strainer Flanged phù hợp
Hãy áp dụng checklist kỹ thuật sau trước khi quyết định mua hàng:
Xác định chính xác loại lưu chất (nước, hơi nóng, dầu, hóa chất).
Xác định mức áp suất và nhiệt độ tối đa của hệ thống.
Lựa chọn vật liệu thân phù hợp (gang, thép đúc hay inox).
Chọn đúng tiêu chuẩn mặt bích tương thích với đường ống (DIN, ANSI, JIS).
Chọn kích thước lỗ lọc (Mesh) phù hợp với yêu cầu thực tế.
Chọn đúng kích thước danh định DN của ống.
Ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín trên thị trường.
Hướng dẫn lắp đặt và bảo trì
Quy trình thi công và bảo dưỡng chuẩn kỹ thuật diễn ra qua các bước:
Kiểm tra kỹ chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân bộ lọc.
Làm sạch hoàn toàn bề mặt mặt bích kết nối, loại bỏ gỉ sét và mạt hàn bám dính.
Lắp đặt gioăng làm kín đúng tiêu chuẩn kỹ thuật vào giữa hai mặt bích.
Siết các bulong theo hình chéo đều tay để lực phân bổ đồng đều, tránh lệch tâm.
Vận hành chạy thử hệ thống và kiểm tra xem có hiện tượng rò rỉ tại các mối nối hay không.
Thực hiện tháo nắp lọc để vệ sinh lưới inox định kỳ theo khuyến cáo của nhà sản xuất.
Thay thế gioăng làm kín mới nếu phát hiện dấu hiệu lão hóa hoặc rách.
FAQ
Câu hỏi thường gặp
Y Strainer Flanged khác gì Y Strainer ren?
Y Strainer Flanged sử dụng kiểu kết nối mặt bích chuyên dụng cho các đường ống kích thước lớn và áp lực cao, trong khi loại kết nối ren chỉ phù hợp với các đường ống nhỏ trong dân dụng hoặc công nghiệp quy mô nhỏ.
Nên chọn DIN, ANSI hay JIS?
Việc lựa chọn tiêu chuẩn mặt bích phụ thuộc hoàn toàn vào thiết kế ban đầu của hệ thống đường ống sẵn có tại nhà máy (tiêu chuẩn Châu Âu DIN, tiêu chuẩn Mỹ ANSI hay tiêu chuẩn Nhật Bản JIS).
Bao lâu cần vệ sinh lưới lọc?
Tần suất vệ sinh phụ thuộc vào lượng cặn bẩn trong lưu chất, thông thường nên kiểm tra và làm sạch lưới lọc định kỳ từ 3 đến 6 tháng một lần.
Inox 304 hay inox 316 phù hợp hơn?
Inox 304 đáp ứng tốt các ứng dụng thông thường và chống ăn mòn cơ bản, trong khi Inox 316 chứa hàm lượng Molypden cao hơn, là lựa chọn tối ưu cho môi trường hóa chất khắc nghiệt hoặc nước biển.
Mesh bao nhiêu là phù hợp cho nước sạch?
Đối với hệ thống cấp nước sạch thông thường, các loại lưới lọc từ 40 Mesh đến 80 Mesh là sự lựa chọn cân bằng giữa khả năng giữ cặn và lưu lượng dòng chảy qua ống.
Kết luận
Việc lựa chọn và lắp đặt chính xác y strainer flanged đóng vai trò cốt lõi trong việc bảo vệ toàn bộ hệ thống đường ống công nghiệp khỏi nguy cơ hỏng hóc do cặn bẩn. Để đảm bảo hiệu suất vận hành bền bỉ, doanh nghiệp cần chú ý chọn đúng tiêu chuẩn mặt bích, vật liệu phù hợp và tuân thủ nghiêm ngặt quy trình bảo trì định kỳ.
