Hướng Dẫn Lắp Đặt Y Strainer: Cẩm Nang Kỹ Thuật Toàn Diện Cho Hệ Thống

Tại Sao Việc Lắp Đặt Y Strainer Đúng Cách Lại Quan Trọng?

Trong các hệ thống chất lỏng công nghiệp, độ ổn định vận hành thường phụ thuộc vào các linh kiện bảo vệ nhỏ gọn. Khi xảy ra các sự cố bất ngờ—chẳng hạn như bơm đột ngột mất áp lực, van đắt tiền bị hỏng do cặn bẩn xâm nhập vào thiết bị, hay chi phí bảo trì tăng cao—nguyên nhân gốc rễ thường bắt nguồn từ việc quản lý bộ lọc kém. Nhiều nhà máy đầu tư vào các loại van lọc đường ống chất lượng, nhưng những sai sót trong quá trình lắp đặt y strainer (y lọc) như lắp ngược chiều, chọn sai hướng, đặt sai vị trí hoặc không để khoảng trống vệ sinh sẽ khiến hiệu quả lọc giảm sút đáng kể.

Việc nắm vững các nguyên tắc hướng dẫn lắp đặt y strainer đúng cách sẽ đảm bảo độ tin cậy lâu dài cho thiết bị. Cẩm nang chi tiết này trình bày mọi yếu tố cần thiết để tích hợp đường ống thành công, bao gồm quy trình từng bước, hướng dẫn chiều dòng chảy y strainer, hướng lắp đặt tối ưu, khoảng trống bảo trì và các tiêu chuẩn thực hành tốt nhất trong ngành.

Y Strainer Là Gì?

Y strainer (y lọc) là thiết bị lọc cơ học được lắp trên đường ống nhằm loại bỏ các hạt rắn trước khi chúng đi đến bơm, van, đồng hồ đo và các thiết bị khác.

Về mặt cấu trúc, một chiếc y lọc bao gồm một số bộ phận chính được thiết kế để đảm bảo độ bền và thuận tiện khi bảo dưỡng:

• Thân van (Body): Vỏ chính chứa áp suất, thường được đúc hoặc rèn từ các vật liệu như đồng thau, gang hoặc thép không gỉ.

• Lưới lọc (Screen): Bộ phận lưới kim loại đục lỗ hoặc lưới đan có nhiệm vụ giữ lại cặn bẩn.

• Nút xả hoặc cổng xả cặn (Drain plug / blow-off connection): Cổng ren nằm ở đáy bầu lọc cho phép xả sạch các chất cặn tích tụ một cách dễ dàng.

Các thiết bị này đóng vai trò quan trọng trong nhiều lĩnh vực khác nhau, xử lý nước, hơi nước, dầu, khí gas, hóa chất và hệ thống HVAC. Thiết kế hệ thống ống y strainer chuẩn xác đảm bảo các môi chất này được loại bỏ hiệu quả các chất lơ lửng trước khi đi vào các máy móc quan trọng.

Y Strainer Hoạt Động Như Thế Nào?

Cách thức hoạt động của một bộ lọc dòng chảy cơ học dựa trên nguyên lý tách lọc vật lý đơn giản nhưng hiệu quả.

• Dòng chất lỏng đi vào cổng đầu vào dưới áp lực của hệ thống.

• Lưới lọc bên trong giữ lại cặn bẩn, ngăn ngừa ô nhiễm hạ lưu.

• Chất lỏng sạch thoát qua cổng đầu ra hướng về phía các thiết bị nhạy cảm.

• Cặn bẩn tích tụ dần bên trong bầu chứa lọc theo thời gian.

• Cần định kỳ vệ sinh hoặc xả đáy để loại bỏ các hạt bị kẹt.

Sơ đồ dòng chảy giúp tối ưu hóa bất kỳ bố trí y strainer công nghiệp nào:

Chiều dòng chảy ↓ Lưới lọc ↓ Đầu ra sạch.

Trước Khi Lắp Đặt Y Strainer

Quá trình chuẩn bị kỹ lưỡng giúp tránh việc phải sửa chữa tốn kém trong các bước lắp đặt y strainer. Kỹ thuật viên cần xác minh một số thông số kỹ thuật quan trọng trước khi bắt đầu công việc:

• Định mức áp suất: Đảm bảo thiết bị phù hợp với áp suất vận hành của hệ thống.

• Vật liệu: Kiểm tra tính tương thích với chất lỏng được xử lý.

• Kiểu kết nối đầu ống: Kiểm tra xem cần phương pháp lắp đặt y strainer nối bích hay lắp đặt y strainer nối ren.

• Kích thước ống: Khớp chính xác với đường kính danh nghĩa.

• Chiều dòng chảy: Xác định vị trí mũi tên đúc nổi trên thân van.

• Độ lọc: Xác nhận chỉ số micron đáp ứng các mục tiêu lọc.

Checklist Trước Khi Lắp Đặt

•  Đường ống đã được làm sạch và xả sạch các mảnh vụn xây dựng.

•  Có sẵn van cô lập ở phía thượng lưu và hạ lưu.

•  Đã dọn đủ không gian bảo trì để rút lưới lọc ra.

•  Đã chọn đúng gioăng làm kín.

•  Đã chuẩn bị sẵn các bu lông phù hợp để siết lực.

Các Bước Lắp Đặt Y Strainer Chuẩn Xác

Thực hiện một quy trình lắp đặt y strainer hoàn hảo đòi hỏi phải tuân thủ nghiêm ngặt trình tự thời gian.

• Bước 1: Đọc kỹ mũi tên chỉ hướng dòng chảy ở bên ngoài thân đúc để đảm bảo lắp đúng hướng với dòng chảy của hệ thống.

• Bước 2: Ngắt hoàn toàn hệ thống, xả áp suất đường ống và khóa thẻ an toàn cho các van.

• Bước 3: Căn chỉnh chính xác các mặt bích hoặc ren ống để tránh gây ứng suất cơ học lên thân y lọc.

• Bước 4: Lắp gioăng làm kín phù hợp vào giữa các mặt bích giao phối, đảm bảo căn chỉnh tâm chính xác.

• Bước 5: Siết chặt các bu lông theo hình chữ thập để phân phối lực ép kín đồng đều.

• Bước 6: Kiểm tra hướng lắp đặt để đảm bảo bầu chứa cặn hướng về đúng phía.

• Bước 7: Tiến hành thử áp suất thủy tĩnh để xác minh tính toàn vẹn của mối nối trước khi vận hành toàn hệ thống.

• Bước 8: Vận hành hệ thống từ từ, theo dõi các chỉ số sụt áp y strainer.

Hướng Lắp Đặt Chính Xác

Việc đạt được hướng lắp đặt y strainer chính xác phụ thuộc hoàn toàn vào việc đường ống chính nằm ngang, nằm đứng hay mang hơi nước ngưng tụ.

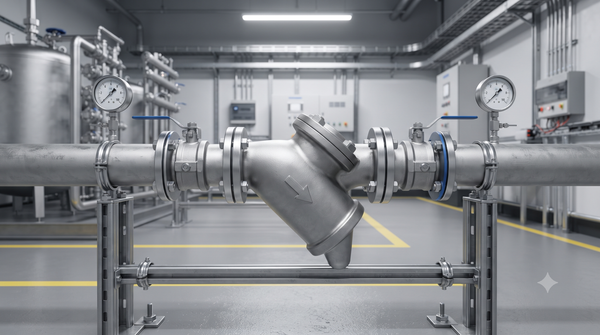

Đường Ống Nằm Ngang (Horizontal Pipe)

Bầu chứa cặn phải hướng xuống dưới. Đây là cấu hình phổ biến và được khuyên dùng nhiều nhất, vì trọng lực sẽ hút các cặn bẩn rơi trực tiếp vào bầu chứa, giữ cho đường dòng chính thông thoáng và ngăn ngừa tình trạng nghẽn sớm.

Đường Ống Nằm Đứng (Vertical Pipe)

Khi xử lý dòng chảy hướng lên trên (Upward flow), y lọc có thể được lắp đặt hiệu quả vì cặn bẩn rơi xuống ngược chiều dòng chảy đi vào bầu chứa. Không khuyến khích lắp theo chiều hướng xuống (Vertical down flow) vì trọng lực sẽ kéo các hạt bị giữ lại ra khỏi bầu và quay trở lại dòng chảy chính của đường ống.

Đường Ống Hơi Nước (Steam Line)

Trong các ứng dụng hơi nước, bầu chứa phải nằm ở vị trí nằm ngang. Việc hướng bầu chứa xuống dưới trên đường ống hơi nước có thể làm nước ngưng tụ đọng lại, dẫn đến hiện tượng búa nước và sốc nhiệt, trong khi hướng lên trên có thể giữ lại các túi khí.

Nên Lắp Đặt Y Strainer Ở Đâu?

Vị trí lắp đặt chiến lược là điều cần thiết để bảo vệ thiết bị tối ưu.

• Trước máy bơm: Lắp ở phía hút để bảo vệ cánh bơm khỏi bị hư hại do vật rắn.

• Trước van điều khiển và đồng hồ đo lưu lượng: Đặt ở thượng lưu để ngăn chặn tình trạng kẹt hạt hoặc xói mòn các bộ phận cấu thành bên trong nhạy cảm.

• Trước van giảm áp: Rất cần thiết để giữ cho các đế điều tiết luôn sạch sẽ.

Những điểm cần tránh: Không đặt y lọc ở hạ lưu của máy bơm nếu mục đích chính là bảo vệ máy bơm đó. Vị trí đặt y strainer trước bơm giúp đảm bảo máy móc được bảo vệ ngay từ vòng quay đầu tiên.

Các Lỗi Thường Gặp Khi Lắp Đặt Y Strainer

Phớt lờ các tiêu chuẩn thực hành lắp đặt đường ống tốt nhất thường dẫn đến các lỗi vận hành nghiêm trọng.

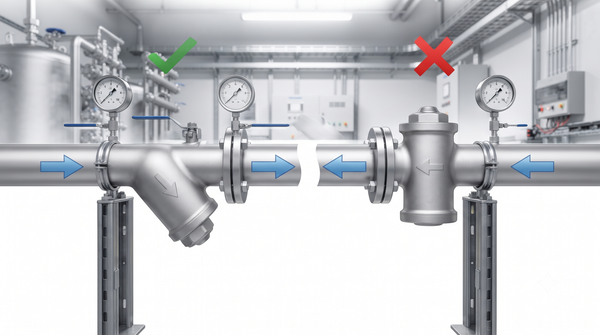

• Lắp ngược hướng:

  • Vấn đề: Đảo ngược đầu vào và đầu ra.

  • Hậu quả: Tắc nghẽn dòng chảy hoàn toàn và gây hư hỏng cấu trúc lưới lọc.

  • Giải pháp: Luôn kiểm tra mũi tên đúc ngoài thân trước khi lắp.

• Không có khoảng trống để vệ sinh:

  • Vấn đề: Lắp thiết bị quá sát tường hoặc các đường ống khác.

  • Hậu quả: Không thể rút lưới lọc ra trong quá trình bảo trì.

  • Giải pháp: Cung cấp khoảng trống đầy đủ bằng với chiều dài của lưới lọc.

• Lệch tâm đường ống:

  • Vấn đề: Cố ép các mặt bích lại với nhau dưới lực căng góc.

  • Hậu quả: Nứt thân gang hoặc đồng thau do chịu lực căng.

  • Giải pháp: Căn chỉnh các giá đỡ đường ống đúng cách trước khi siết bu lông.

• Bỏ qua bước thử áp suất:

  • Vấn đề: Đưa vào vận hành mà không thử nghiệm thủy lực.

  • Hậu quả: Rò rỉ nguy hiểm các chất lỏng độc hại hoặc áp suất cao.

  • Giải pháp: Thực hiện kiểm tra áp suất nghiêm ngặt sau mỗi lần can thiệp.

Các Ứng Dụng Tiêu Biểu Của Y Strainer Đã Lắp Đặt

Các bộ lọc công nghiệp chắc chắn là không thể thiếu trong nhiều môi trường đòi hỏi khắt khe:

• Nhà máy xử lý nước và mạng lưới phân phối nước đô thị.

• Vòng tuần hoàn nước làm mát công nghiệp và mạch ngưng tụ HVAC.

• Hệ thống cấp nước lò hơi và đường ống phân phối hơi nước.

• Chế biến hóa chất và các nhà máy lọc dầu hóa dầu.

• Các nhà máy chế biến thực phẩm và đồ uống yêu cầu quản lý chất lỏng tiêu chuẩn vệ sinh hoặc tải trọng nặng.

• Mạng lưới chữa cháy sprinkler và các trạm đầu cuối đường ống dầu khí.

Bảo Trì Sau Khi Lắp Đặt

Việc bảo dưỡng định kỳ đảm bảo y lọc đường ống hoạt động ở công suất tối ưu trong suốt vòng đời của nó. Thiết lập một lịch trình cấu trúc giúp ngăn ngừa các sự cố bất ngờ:

• Kiểm tra: Thực hiện kiểm tra trực quan về tình trạng ăn mòn bên ngoài hoặc các mối nối bị rỉ rỉ.

• Làm sạch: Tiến hành vệ sinh lưới lọc y strainer bất cứ khi nào áp suất chênh lệch tăng cao.

• Thay thế lưới lọc: Thay thế ngay các lưới bị biến dạng hoặc ăn mòn.

• Xả cặn: Sử dụng van xả đáy để thanh lọc cặn bẩn nhanh chóng hàng ngày hoặc hàng tuần.

• Kiểm tra rò rỉ: Theo dõi các gioăng mặt bích trong các đợt kiểm tra định kỳ của nhà máy.

• Theo dõi sụt áp: Theo dõi các chỉ số áp suất đầu vào so với đầu ra để đánh giá mức độ bám bẩn bên trong.

Checklist Lắp Đặt Y Strainer

Bảng ma trận sau đây tóm tắt các mốc quan trọng trong suốt vòng đời dự án:

Các Câu Hỏi Thường Gặp Về Việc Lắp Đặt Y Strainer

Y strainer có thể được lắp đặt theo chiều thẳng đứng không?

Có, miễn là dòng chảy di chuyển theo hướng đi lên để trọng lực hỗ trợ giữ lại cặn bẩn bên trong bầu chứa. Tránh dòng chảy thẳng đứng hướng xuống.

Y strainer nên quay theo hướng nào?

Thiết bị phải quay theo mũi tên đúc bên ngoài, đảm bảo chất lỏng đi vào nón bên trong của lưới lọc và ép các hạt bị giữ lại vào bầu chứa cặn.

Y strainer nên được lắp trước hay sau máy bơm?

Nó phải luôn được lắp đặt ở phía hút (trước) máy bơm để giữ lại các mảnh vụn rắn đi lạc và bảo vệ cánh bơm bên trong khỏi hư hỏng nặng.

Cần bao nhiêu khoảng trống để vệ sinh?

Cần duy trì khoảng cách tối thiểu bằng tổng chiều dài của lưới lọc có thể tháo rời liền kề với nắp bầu chứa để rút ra dễ dàng.

Bao lâu thì nên vệ sinh lưới lọc?

Tần suất làm sạch phụ thuộc vào độ sạch của chất lỏng; tuy nhiên, việc theo dõi áp suất chênh lệch qua thiết bị đóng vai trò là chỉ báo đáng tin cậy nhất cho việc bảo trì định kỳ.

Lắp Đặt Y Strainer Đúng Cách Để Bảo Vệ Hệ Tối Ưu

Việc thực hiện chính xác quy trình lắp đặt y strainer đảm bảo đúng hướng dòng chảy, đúng hướng lắp đặt, bảo dưỡng định kỳ, kéo dài tuổi thọ thiết bị và giảm thời gian ngừng hoạt động trên các hệ thống công nghiệp nặng. Dù xử lý đường ống hơi nước áp lực cao hay đường nước đô thị, việc bảo vệ các tài sản hạ tầng bắt đầu từ thiết kế đường ống chính xác.
