Y Strainer Mesh: Cẩm Nang Toàn Diện Về Lưới Lọc Chữ Y Trong Công Nghiệp

Trong các hệ thống cấp nước, hơi nóng, dầu truyền nhiệt hay hóa chất công nghiệp, việc kiểm soát tạp chất là điều kiện tiên quyết để bảo vệ toàn bộ dây chuyền. Tuy nhiên, một trong những sai lầm phổ biến nhất khi thiết kế đường ống là chọn sai thông số kỹ thuật của bộ phận lọc, đặc biệt là kích thước ô lưới. Nếu kích thước lưới lọc (y strainer mesh) không phù hợp với yêu cầu thực tế của lưu chất, hệ thống sẽ ngay lập tức đối mặt với hàng loạt hậu quả nghiêm trọng:

• Tắc nghẽn dòng chảy diễn ra chỉ sau một thời gian ngắn vận hành.

• Lưu lượng sụt giảm mạnh, làm gián đoạn quá trình sản xuất.

• Tăng tổn thất áp suất (pressure drop) dọc theo đường ống.

• Không bảo vệ được các thiết bị đắt tiền như van điều khiển, bơm công nghiệp hay đồng hồ đo áp suất.

• Chi phí bảo trì, sửa chữa và thay thế thiết bị đội lên gấp nhiều lần.

Chính vì những lý do trên, việc hiểu rõ bản chất kỹ thuật, cách đọc thông số và phương pháp lựa chọn y strainer mesh chuẩn xác là chìa khóa vàng giúp tối ưu hóa hiệu suất toàn bộ hệ thống đường ống.

Kiến thức nền

Y Strainer Mesh là gì?

Y Strainer Mesh (lưới lọc chữ Y) là một tấm lưới kim loại hoặc thép không gỉ được gia công đục lỗ hoặc đan dệt, lắp đặt cố định bên trong thân của van lọc chữ Y nhằm giữ lại cặn bẩn, hạt rắn và các tạp chất lơ lửng trong dòng lưu chất.

Thuật ngữ Mesh dùng để chỉ số lượng mắt lưới đếm được trên mỗi inch chiều dài (linear inch) của lưới. Thông số này đóng vai trò quyết định trực tiếp đến kích thước hạt cặn nhỏ nhất có thể bị giữ lại khi dòng lưu chất đi qua thiết bị.

Vai trò cốt lõi của lưới lọc đường ống này bao gồm:

• Bảo vệ bơm: Ngăn chặn cặn rắn lọt vào buồng cánh bơm, tránh hiện tượng mài mòn và kẹt cánh.

• Bảo vệ van điều khiển và thiết bị đo: Giữ cho các bề mặt làm kín của van luôn an toàn, tránh xước hay kẹt kẽm.

• Bảo vệ Steam Trap: Đảm bảo bẫy hơi không bị kẹt rò rỉ do cặn hàn hay gỉ sét đường ống hơi.

• Giảm thiểu hư hỏng thiết bị: Tiết kiệm chi phí bảo trì và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống phía sau.

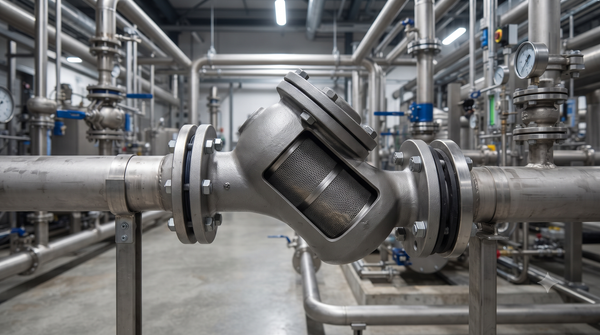

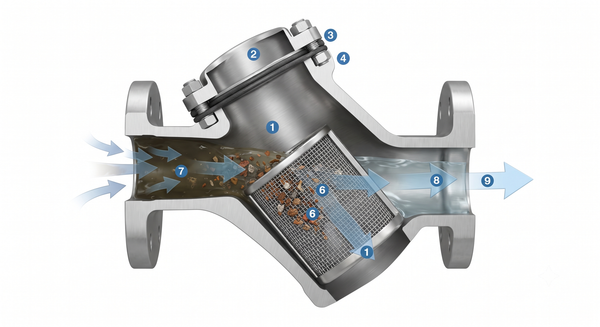

Nguyên lý hoạt động của Y Strainer Mesh

Quá trình lọc diễn ra hoàn toàn tự động theo cơ chế cơ học dòng chảy:

1. Lưu chất đi vào thân van: Dòng lưu chất mang theo cặn bẩn từ đường ống chính đi vào buồng chứa của van lọc chữ Y.

2. Dòng chảy đi qua lưới Mesh: Do cấu trúc thiết kế, lưu chất buộc phải đi xuyên qua lớp stainless steel mesh nằm nghiêng bên trong.

3. Cặn bị giữ lại: Các hạt cặn có kích thước lớn hơn khe hở của lưới sẽ bị giữ lại bên trong lòng lưới hoặc rơi xuống bầu chứa cặn ở phía dưới.

4. Lưu chất sạch tiếp tục di chuyển: Dòng lưu chất sau khi được làm sạch sẽ thoát ra ngoài để cung cấp cho các thiết bị công nghệ phía sau.

Những yếu tố quyết định hiệu quả lọc:

• Kích thước Mesh và cấp độ Micron của lưới.

• Tổng diện tích bề mặt lưới lọc.

• Chênh lệch áp suất (chênh áp) giữa đầu vào và đầu ra.

• Lưu lượng và tốc độ dòng chảy của lưu chất.

• Bản chất của lưu chất (độ nhớt, tính ăn mòn) và hàm lượng cặn thực tế.



Phân tích chuyên sâu

Mesh là gì? Cách đọc thông số Mesh

Để hiểu rõ cấu trúc của một bộ lọc, trước hết cần nắm vững cách quy đổi thông số Mesh và Micron:

• Mesh = số lỗ trên mỗi inch: Ví dụ, 40 Mesh nghĩa là có 40 ô lưới trên chiều dài 1 inch (25.4 mm).

• Mối quan hệ nghịch đảo: Mesh càng lớn thì kích thước lỗ lưới càng nhỏ, khả năng giữ lại các hạt siêu mịn càng cao. Ngược lại, Mesh càng nhỏ thì ô lưới càng lớn, cho phép lưu lượng đi qua cao hơn nhưng chỉ lọc được cặn thô.

Bảng quy đổi tham khảo giữa Mesh và Micron:

Các loại Y Strainer Mesh phổ biến

Phân loại theo cấp Mesh

• 20 - 40 Mesh: Phù hợp cho các đường ống cấp nước thô, hệ thống PCCC hoặc giai đoạn chạy thử đường ống để loại bỏ rác xây dựng, mạt hàn lớn.

• 60 - 80 Mesh: Dải thông dụng nhất cho các hệ thống nước sạch dân dụng và công nghiệp, hệ thống HVAC và đường ống hơi nước tiêu chuẩn.

• 100 - 200 Mesh: Dùng trong các ngành công nghiệp đòi hỏi độ tinh lọc khắt khe như hóa chất, dược phẩm, thực phẩm hoặc lọc dầu mỏ.

Phân loại theo vật liệu chế tạo

• Inox 304 mesh: Vật liệu tiêu chuẩn phổ biến nhất, chịu lực tốt, chống ăn mòn hiệu quả trong nước sạch và môi trường thông thường với chi phí hợp lý.

• Inox 316 mesh: Chứa hàm lượng Molypden giúp tăng cường tối đa khả năng kháng ăn mòn, đặc biệt phù hợp cho môi trường nước biển, hóa chất ăn mòn mạnh hoặc dược phẩm.

• Thép không gỉ đặc biệt & Monel: Dành riêng cho các ứng dụng đặc thù trong ngành dầu khí hoặc hóa chất có tính khắc nghiệt cực cao.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn y strainer screen, các kỹ sư cần đánh giá toàn diện các thông số sau:

• Cấp Mesh / Micron: Quyết định trực tiếp đến độ tinh của hạt cặn được giữ lại.

• Đường kính và chiều dài lưới: Phải tương thích hoàn toàn với kích thước hình học bên trong của bầu van lọc chữ Y.

• Vật liệu chế tạo: Đảm bảo độ bền cơ học dưới áp suất cao và không bị ăn mòn bởi lưu chất.

• Độ dày dây lưới (Wire Diameter): Dây lưới dày giúp tăng độ bền trước áp lực dòng chảy lớn nhưng làm giảm nhẹ diện tích dòng chảy tự do.

• Áp suất và nhiệt độ thiết kế: Giới hạn chịu đựng tối đa của lưới trong điều kiện vận hành thực tế.

Vì sao chọn sai Mesh gây ảnh hưởng đến hệ thống?

Việc lựa chọn sai kích thước mắt lưới sẽ dẫn đến những hệ lụy trực tiếp cho toàn bộ dây chuyền:

• Nếu chọn Mesh quá nhỏ (lỗ lưới quá nhỏ so với đặc thù lưu chất): Lưới sẽ bị bít kín chỉ trong thời gian ngắn, làm tăng chênh áp đột ngột, sụt giảm lưu lượng dòng chảy và buộc kỹ thuật viên phải dừng hệ thống để vệ sinh liên tục.

• Nếu chọn Mesh quá lớn (lỗ lưới quá to): Lưới không thể giữ lại các hạt cặn nhỏ gây hại. Cặn bẩn sẽ lọt qua và làm mài mòn, kẹt cứng các thiết bị nhạy cảm phía sau như van điều khiển hay bẫy hơi.

Kết luận chuyên gia: Cấp độ Mesh phải được tính toán chính xác dựa trên kích thước hạt giới hạn mà thiết bị cần bảo vệ cho phép, tuyệt đối không chọn theo cảm tính.

So sánh Mesh 40 – 80 – 100

Ứng dụng thực tế

Y Strainer Mesh được sử dụng ở đâu?

Nhờ tính linh hoạt trong việc thay đổi cấp độ lọc, lưới lọc chữ Y hiện diện trong hầu hết các lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước & Xử lý nước: Lọc cặn rác, cát sỏi trong các nhà máy nước sinh hoạt và trạm bơm.

• Hệ thống HVAC: Bảo vệ các van cân bằng, bơm tuần hoàn trong hệ thống điều hòa không khí trung tâm.

• Lò hơi & Hệ thống hơi (Boiler & Steam): Lọc gỉ sét đường ống trước khi hơi đi vào bẫy hơi hoặc tuabin.

• Ngành Dầu khí & Hóa chất: Lọc các loại dung dịch ăn mòn, dầu mỏ, dung môi hữu cơ.

• Thực phẩm & Dược phẩm: Đảm bảo độ sạch tinh khiết, loại bỏ hoàn toàn tạp chất cơ học trước khi đưa vào dây chuyền chế biến.

Khi nào nên thay lưới lọc?

Trong quá trình vận hành, lưới lọc chịu tác động cơ học liên tục và cần được kiểm tra thay mới khi xuất hiện các dấu hiệu sau:

• Lưu lượng dòng chảy qua van giảm rõ rệt dù bơm vẫn hoạt động bình thường.

• Đồng hồ đo áp suất trước và sau van chỉ mức chênh lệch áp suất vượt quá giới hạn cho phép.

• Kiểm tra thực tế thấy lưới lọc bị rách, thủng hoặc biến dạng cấu trúc do áp lực dòng chảy quá lớn.

• Lượng cặn bám quá dày đặc không thể làm sạch bằng phương pháp xả rửa thông thường.



Hướng dẫn / Checklist

Cách chọn Y Strainer Mesh phù hợp

Checklist các bước kỹ thuật giúp bạn lựa chọn đúng sản phẩm:

•  Xác định chính xác loại lưu chất (nước, hơi, dầu hay hóa chất).

•  Xác định kích thước tối đa của hạt cặn cần loại bỏ để bảo vệ thiết bị.

•  Tính toán lưu lượng dòng chảy và áp suất làm việc tối đa của hệ thống.

•  Lựa chọn vật liệu lưới phù hợp (Inox 304 hoặc Inox 316).

•  Kiểm tra kích thước kết nối DN của van lọc chữ Y tương thích.

Hướng dẫn vệ sinh và thay lưới định kỳ

Quy trình thực hiện bảo trì lưới lọc an toàn gồm các bước:

1. Ngắt hệ thống: Cô lập đoạn đường ống chứa van lọc bằng cách khóa các van khóa hai đầu.

2. Xả áp: Mở từ từ van xả áp hoặc xả cặn để giải phóng toàn bộ áp suất và lưu chất còn đọng bên trong thân van.

3. Mở nắp: Tháo bu lông hoặc ren nắp bịt của bầu lọc chữ Y.

4. Lấy lưới ra: Nhẹ nhàng rút y strainer screen ra khỏi thân van.

5. Rửa sạch: Dùng vòi xịt áp lực cao kết hợp bàn chải mềm để làm sạch cặn bám trên bề mặt lưới.

6. Kiểm tra hư hỏng: Quan sát kỹ xem lưới có bị rách, thủng hay biến dạng không.

7. Lắp lại đúng chiều: Đưa lưới lọc trở lại vị trí cũ, thay gioăng làm kín nếu cần thiết và siết chặt nắp van.

Câu hỏi thường gặp (FAQ)

1. Mesh càng lớn có phải lọc càng tốt không?

   • Đúng về mặt độ tinh lọc. Mesh càng lớn thì kích thước lỗ càng nhỏ, giữ lại được các hạt mịn hơn; tuy nhiên, điều này cũng làm tăng nhanh nguy cơ tắc nghẽn và gây tổn thất áp suất lớn cho hệ thống.

2. Mesh và Micron khác nhau như thế nào?

   • Mesh là số lượng lỗ đếm trên mỗi inch chiều dài của lưới, trong khi Micron là đơn vị đo kích thước chiều dài thực tế (mét micromet) của lỗ lọc hoặc hạt cặn. Hai thông số này có tỷ lệ nghịch với nhau nhưng không quy đổi hoàn toàn tuyến tính do phụ thuộc vào độ dày sợi đan.

3. Nên chọn lưới inox 304 hay inox 316 tốt hơn?

   • Inox 304 là sự lựa chọn tối ưu về chi phí cho các ứng dụng nước sạch và môi trường thông thường. Inox 316 có khả năng chống ăn mòn vượt trội, là giải pháp bắt buộc cho môi trường hóa chất, nước biển hoặc hơi nước có độ tinh khiết cao.

4. Bao lâu nên tiến hành vệ sinh lưới lọc một lần?

   • Chu kỳ vệ sinh phụ thuộc hoàn toàn vào chất lượng nguồn lưu chất và hàm lượng cặn thực tế trong đường ống. Nên kiểm tra định kỳ hàng tháng hoặc ngay khi phát hiện chênh áp tăng cao và lưu lượng giảm sút.

5. Có thể thay đổi cấp Mesh khác nhau trên cùng một thân Y Strainer không?

   • Có. Miễn là kích thước hình học, chiều dài và đường kính của tấm lưới mới hoàn toàn tương thích với thiết kế bên trong của bầu van lọc chữ Y hiện hữu.

Kết luận + CTA

Y Strainer Mesh đóng vai trò là "tấm lá chắn" quyết định trực tiếp đến hiệu quả lọc và độ bền của toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng cấp độ Mesh, chuẩn vật liệu kháng ăn mòn và thực hiện quy trình bảo trì định kỳ sẽ giúp doanh nghiệp tối ưu hóa lưu lượng, giảm thiểu tổn thất áp suất và bảo vệ tuyệt đối cho hệ thống bơm, van phía sau.

Nếu bạn đang tìm kiếm y strainer mesh chính hãng hoặc cần tư vấn lựa chọn kích thước lưới lọc phù hợp với lưu lượng, kích thước hạt và môi trường làm việc thực tế, hãy liên hệ ngay với đơn vị cung cấp uy tín để nhận được hỗ trợ kỹ thuật chuyên sâu và giải pháp tối ưu nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Y Strainer Mesh
