Y Type Strainer: Thiết Bị "Vệ Sĩ" Cực Kỳ Quan Trọng Trong Hệ Thống Đường Ống

Hãy tưởng tượng một hệ thống máy bơm công suất lớn trị giá hàng tỷ đồng đột ngột dừng hoạt động chỉ sau vài tuần vận hành ngắn ngủi. Khi đội ngũ kỹ thuật tháo rời các bộ phận, họ phát hiện ra cánh bơm đã bị mẻ, van điều khiển bị kẹt cứng do những mẩu xỉ hàn, cát đá và cặn rắn lọt vào trong quá trình thi công đường ống.

Nguyên nhân cốt lõi của thảm họa này thường bắt nguồn từ việc thiếu vắng một thiết bị nhỏ bé nhưng mang tính sống còn: y type strainer (lọc chữ Y). Trong ngành cơ điện và xử lý chất lỏng, việc bỏ qua hoặc lắp đặt sai loại lọc chữ Y không chỉ là một sai lầm kỹ thuật mà còn là một rủi ro tài chính khổng lồ. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ tại sao y type strainer lại được mệnh danh là "vệ sĩ" thầm lặng bảo vệ toàn bộ hệ thống khỏi những hư hỏng đắt tiền.

Y Type Strainer là gì?

Về mặt kỹ thuật, y type strainer là một thiết bị lọc cơ học có cấu trúc thân dạng chữ "Y", được lắp đặt trực tiếp trên đường ống dẫn chất lỏng hoặc khí. Nhiệm vụ chính của nó là ngăn chặn các hạt rắn, cặn bẩn, hoặc tạp chất có kích thước lớn hơn lỗ lưới lọc đi vào các thiết bị nhạy cảm phía sau.

Định nghĩa chuẩn chuyên ngành:

Y type strainer là thiết bị lọc cơ học dạng chữ Y, được lắp trên đường ống nhằm loại bỏ các tạp chất rắn không mong muốn khỏi dòng lưu chất thông qua lưới lọc kim loại, từ đó bảo vệ các thiết bị hạ nguồn như van, máy bơm, đồng hồ đo áp suất và máy nén khí.

Sở dĩ thiết bị này có tên gọi như vậy vì cấu tạo nhánh chứa lưới lọc nằm chéo một góc so với trục chính của dòng chảy, tạo thành hình chữ Y đặc trưng. Thiết kế này không chỉ tối ưu về mặt không gian mà còn cho phép dòng chảy lưu thông mượt mà với độ sụt áp tối thiểu.

Nguyên lý hoạt động của Y type strainer

Nguyên lý hoạt động của y type strainer dựa trên cơ chế lọc vật lý đơn giản nhưng cực kỳ hiệu quả. Khi lưu chất (nước, hơi, dầu, hoặc khí) đi qua thân van, nó bắt buộc phải đi vào khoang chứa lưới lọc (screen).

Tại đây, dòng lưu chất sẽ xuyên qua các lỗ nhỏ trên lưới lọc để tiếp tục đi vào hệ thống. Các hạt cặn bẩn, sỏi đá hay rác có kích thước lớn hơn lỗ lưới sẽ bị giữ lại bên trong lòng lưới lọc. Chất lỏng sau khi được "làm sạch" cơ học sẽ đi tiếp đến các thiết bị quan trọng phía sau.

Bản chất vận hành:

• Lọc cơ học thụ động: Thiết bị hoàn toàn không sử dụng điện hay nguồn năng lượng bên ngoài.

• Dựa vào chỉ số Mesh: Khả năng lọc tinh hay lọc thô phụ thuộc hoàn toàn vào kích thước mắt lưới (Mesh size).

Nhiều người lầm tưởng rằng chọn lưới lọc càng mịn càng tốt. Tuy nhiên, mesh càng nhỏ thì khả năng lọc sạch càng cao nhưng đổi lại hệ thống sẽ rất dễ bị tắc nghẽn và gây sụt áp lớn. Việc cân bằng giữa hiệu quả lọc và lưu lượng dòng chảy là chìa khóa của một kỹ sư thiết kế giỏi.

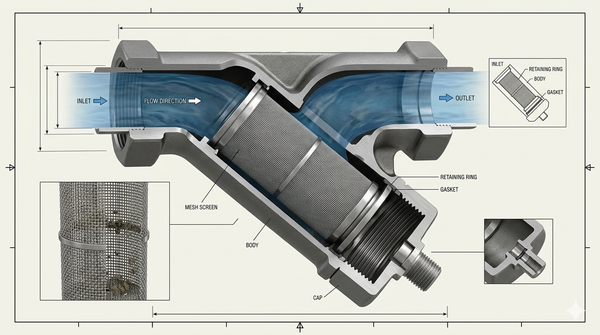

Cấu tạo chi tiết của Y type strainer

Một bộ y type strainer tiêu chuẩn được cấu thành từ 4 bộ phận cốt lõi, mỗi bộ phận đảm nhận một vai trò kỹ thuật riêng biệt:

1. Thân (Body): Thường được đúc từ gang, inox hoặc thép. Đây là phần chịu áp lực chính của hệ thống và kết nối trực tiếp với đường ống.

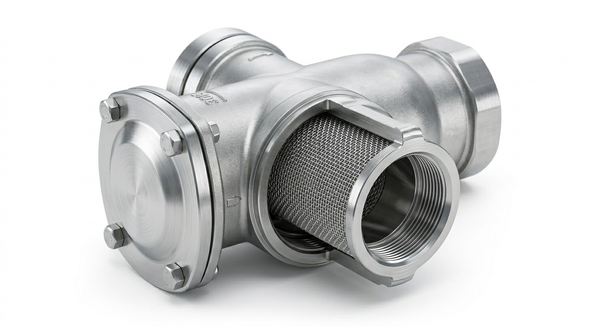

2. Lưới lọc (Screen/Filter): Trái tim của thiết bị, thường làm bằng inox (SUS304 hoặc SUS316) để chống gỉ sét. Lưới lọc có dạng hình trụ rỗng để chứa cặn.

3. Nắp (Cap/Bonnet): Phần nắp đậy phía dưới nhánh chữ Y. Khi cần vệ sinh lưới lọc, thợ kỹ thuật chỉ cần tháo nắp này ra mà không cần tháo toàn bộ thân van khỏi đường ống.

4. Gioăng làm kín (Gasket): Đặt giữa thân và nắp để ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

Vật liệu phổ biến:

• Gang (Cast Iron): Dùng cho hệ thống nước sạch, PCCC, giá thành rẻ.

• Inox (Stainless Steel): Dùng cho thực phẩm, hóa chất, môi trường ăn mòn cao.

• Thép (Cast Steel): Chịu được áp lực cực cao và nhiệt độ lớn trong ngành hơi, dầu khí.

Phân loại Y type strainer trên thị trường

Việc lựa chọn đúng phân loại y type strainer sẽ quyết định độ bền của toàn bộ công trình:

Theo vật liệu chế tạo

• Dòng Gang: Ưu tiên cho các dự án dân dụng, cấp thoát nước vì tính kinh tế.

• Dòng Inox: Bắt buộc cho ngành dược phẩm, bia rượu, hóa chất vì tính vệ sinh và chống mòn.

• Dòng Thép: Dành riêng cho hệ thống hơi nóng hoặc dầu truyền nhiệt.

Theo kiểu kết nối

• Nối Ren: Dùng cho các kích thước nhỏ (DN15 - DN50), lắp đặt nhanh chóng trong các hộ gia đình hoặc văn phòng.

• Nối Mặt bích: Dùng cho các đường ống lớn (DN50 - DN500 trở lên), đảm bảo độ chắc chắn và chịu áp lực tốt.

• Nối Hàn: Dùng trong các hệ thống đòi hỏi độ kín tuyệt đối, không được phép rò rỉ.

Theo môi trường ứng dụng

• Hệ Nước: Lưới lọc thường có lỗ lớn hơn.

• Hệ Hơi: Thân van dày, chịu nhiệt cao.

• Hệ Dầu: Lưới lọc siêu mịn để bảo vệ kim phun và van điều áp.

Thông số kỹ thuật cần biết khi mua hàng

Khi yêu cầu báo giá y type strainer, bạn cần cung cấp đầy đủ các thông số sau để tránh sai sót kỹ thuật:

So sánh Y type strainer vs Basket strainer

Mặc dù cả hai đều là thiết bị lọc, nhưng việc sử dụng sai bối cảnh sẽ gây lãng phí chi phí.

Kết luận: Nếu hệ thống của bạn không quá lớn và ngân sách có hạn, y type strainer là lựa chọn tối ưu nhất. Nếu là hệ thống xử lý nước thải công nghiệp hoặc dầu khí tải trọng lớn, Basket strainer mới là phương án bền vững.

Tại sao bắt buộc phải lắp đặt Y type strainer?

Nhiều nhà thầu vì muốn cắt giảm chi phí đã bỏ qua thiết bị này, nhưng hậu quả sau đó thường đắt gấp hàng trăm lần giá trị của một chiếc lọc chữ Y.

1. Bảo vệ "Trái tim" hệ thống: Máy bơm và van điều khiển rất nhạy cảm với cặn rắn. Chỉ cần một viên sỏi nhỏ cũng có thể làm kẹt cánh bơm hoặc rách màng van.

2. Đảm bảo độ chính xác của Đồng hồ đo: Cặn bẩn bám vào các cảm biến hoặc bánh răng đồng hồ sẽ làm sai lệch thông số đo lường.

3. Giảm chi phí bảo trì: Thay vì phải dừng toàn bộ nhà máy để súc rửa đường ống, bạn chỉ cần tháo nắp lọc chữ Y để đổ cặn.

4. Kéo dài tuổi thọ thiết bị: Hệ thống sạch sẽ giúp giảm ma sát nội bộ, giúp các thiết bị cơ khí vận hành êm ái hơn.

Insight mạnh: Chi phí mua một chiếc y type strainer chỉ chiếm chưa đầy 1% tổng giá trị hệ thống, nhưng nó lại bảo vệ cho 99% giá trị còn lại của công trình.

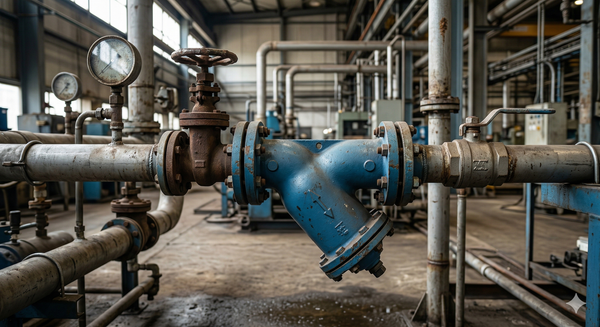

Ứng dụng thực tế của Y type strainer

Thiết bị này có mặt trong hầu hết các lĩnh vực liên quan đến dòng chảy:

• Hệ thống cấp thoát nước: Lọc cát, sỏi từ nguồn nước đầu vào.

• Hệ thống điều hòa trung tâm (HVAC): Bảo vệ các bộ trao đổi nhiệt Chiller khỏi cặn canxi.

• Ngành hơi nóng (Steam): Lọc rỉ sét từ đường ống hơi để bảo vệ van giảm áp và bẫy hơi.

• Công nghiệp thực phẩm: Sử dụng lọc inox để đảm bảo lưu chất không bị nhiễm bẩn vi sinh.

• Dầu khí & Hóa chất: Ngăn chặn các hạt kim loại phá hỏng máy nén và bơm áp lực cao.

Sai lầm thường gặp khi sử dụng lọc chữ Y

1. Quên lắp đặt: Đây là sai lầm phổ biến nhất ở các công trình nhỏ.

2. Lắp ngược chiều: Mỗi thân van đều có mũi tên chỉ chiều dòng chảy. Lắp ngược sẽ làm mất tác dụng lọc và gây tắc nghẽn nghiêm trọng.

3. Chọn sai kích thước mắt lưới (Mesh): Lưới quá thô không lọc được bẩn, lưới quá mịn làm bơm bị hụt áp.

4. Bỏ bê việc vệ sinh định kỳ: Cặn bẩn tích tụ quá lâu sẽ làm tắc hoàn toàn đường ống, gây nổ hoặc hỏng bơm do quá tải.

Hướng dẫn lắp đặt & Bảo trì Y type strainer

Cách chọn lọc chữ Y đúng kỹ thuật

• Bước 1: Xác định lưu chất (Nước, hơi hay hóa chất?).

• Bước 2: Kiểm tra áp lực vận hành thực tế để chọn PN tương ứng.

• Bước 3: Chọn Mesh theo thiết bị phía sau (Ví dụ: Van điện từ cần mesh mịn hơn van cổng).

• Bước 4: Chọn kiểu kết nối phù hợp với đường ống hiện có.

Lưu ý quan trọng khi lắp đặt

• Vị trí: Luôn lắp y type strainer trước các thiết bị cần bảo vệ (bơm, van, đồng hồ).

• Hướng lắp: Với đường ống ngang, nhánh chữ Y phải hướng xuống dưới. Với đường ống đứng, dòng chảy phải đi từ trên xuống dưới.

• Không gian: Đảm bảo có đủ khoảng trống bên dưới nắp van để có thể tháo lưới lọc ra vệ sinh dễ dàng.

Quy trình vệ sinh định kỳ

1. Đóng van chặn trước và sau lọc chữ Y.

2. Tháo nắp (Cap) ở nhánh chữ Y.

3. Lấy lưới lọc ra và dùng vòi xịt nước áp lực cao để rửa sạch cặn.

4. Kiểm tra gioăng làm kín, nếu thấy rách hoặc nát thì cần thay mới ngay.

5. Lắp lại lưới lọc và siết chặt nắp van.

FAQ - Những câu hỏi thường gặp

1. Y type strainer có cần vệ sinh định kỳ không?

→ Chắc chắn có. Tần suất vệ sinh tùy thuộc vào độ bẩn của lưu chất. Nếu không vệ sinh, cặn bẩn sẽ bịt kín lưới lọc gây tắc nghẽn hệ thống.

2. Nên lắp lọc chữ Y ở đâu trong hệ thống?

→ Vị trí lý tưởng nhất là ngay trước (phía thượng nguồn) của máy bơm, van điều khiển, bộ trao đổi nhiệt hoặc các loại đồng hồ đo lưu lượng.

3. Chọn kích thước mắt lưới (Mesh) bao nhiêu là phù hợp?

→ Thông thường, hệ thống nước sạch dùng 20-40 mesh. Hệ thống hơi dùng 40-60 mesh. Các hệ thống tinh lọc cho hóa chất có thể cần đến 100 mesh trở lên.

4. Tại sao áp suất sau lọc chữ Y bị giảm mạnh?

→ Điều này chứng tỏ lưới lọc của bạn đang bị tắc hoặc bạn chọn kích thước mesh quá nhỏ so với lưu lượng dòng chảy cần thiết.

5. Có thể lắp lọc chữ Y theo chiều dọc không?

→ Có thể, nhưng chỉ khi dòng chảy đi từ trên xuống dưới. Nếu dòng chảy đi từ dưới lên, cặn bẩn sẽ không rơi vào khoang chứa mà rơi ngược lại đường ống khi hệ thống dừng.

Kết luận

Trong một hệ thống đường ống phức tạp, y type strainer chính là lớp phòng thủ đầu tiên và quan trọng nhất. Dù có kích thước nhỏ bé và cấu tạo đơn giản, nhưng nếu thiếu đi "vị vệ sĩ" này, rủi ro hỏng hóc thiết bị và dừng sản xuất luôn thường trực. Đầu tư vào một chiếc lọc chữ Y chất lượng chính là cách thông minh nhất để bảo vệ khối tài sản khổng lồ của doanh nghiệp bạn.
