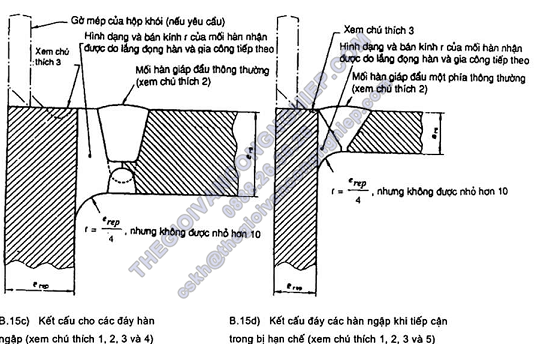

Kích thước tính bằng milimét
CHÚ THÍCH -
1) Các Hình B.15c và Hình B.15d là cho trường hợp gắn các đáy vào thân trong các nồi hơi nhiệt thải khi có sự nguy hiểm của sự nứt của thân.
2) Có thể dùng các mối hàn giáp mép thông thường và không cần thiết phải có hình dạng như đã chỉ ra.
3) Khi gờ mép của hộp khói được đính vào bằng cách hàn như đã chỉ, cần mài mép để giảm sự tập trung ứng suất.
4) Khi xem xét các điều kiện ứng suất ở chỗ nối các mối hàn trong với bề mặt của các tấm phải sao cho tránh được hiệu ứng vết rạn nứt.
5) Quy trình hàn phải đảm bảo cho chân mối hàn có chất lượng cao và thấu đều.
Hình B.15 - Gắn các đáy phẳng không có gờ mép hay các mặt sàng ống vào thân (tiếp theo và hết)
Kích thước tính bằng milimét
CHÚ THÍCH - Góc nhỏ nhất ứng với bán kính lớn nhất r = 10mm. Ngược lại, góc lớn nhất ứng với bán kính nhỏ nhất r = 5mm.
B.16b)
Hình B.16 - Gắn các đáy hay các mặt sàng ống vào các tấm đáy của buồng quặt
Kích thước tính bằng milimét

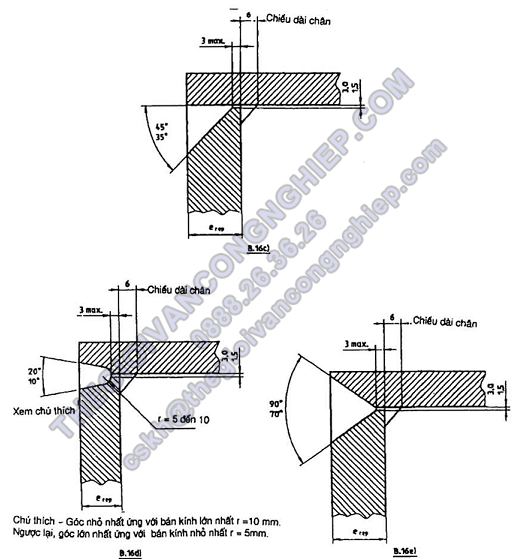

Hình B.16 - Gắn các đáy hay các mặt sàng ống vào các tấm đáy của buồng quặt (tiếp theo và hết)

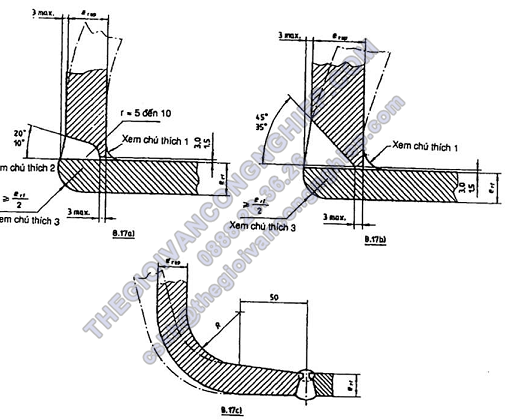

Kích thước tính bằng milimét
CHÚ THÍCH -
1) Hình dạng của mối hàn góc bên trong phải lõm. Tỷ số giữa chiều dài chân, ống lò đến mặt sàng ống hay đáy phải xấp xỉ 4 : 3 và chiều dầy nhỏ nhất ở chỗ hẹp phải phụ thuộc vào chiều dầy của lò như sau:
Chiều dầy của tấm ống lò ers < 12 12 ≤ ers ≤ 16 ers > 16 | Chiều dày nhỏ nhất ở chỗ hẹp 4 5 6 |
2) Góc nhỏ nhất ứng với bán kính lớn nhất r = 10 mm. Ngược lại, góc lớn nhất ứng với bán kính nhỏ nhất r = 5 mm.
3) Bán kính của mép tấm không nhỏ hơn erf / 2 chỉ được yêu cầu khi cuối lò hướng vào ngọn lửa hay nhiệt độ tương đối cao.
Hình B.17 - Gắn ống lò vào mặt sàng ống hay tấm đáy (cong hay phẳng)

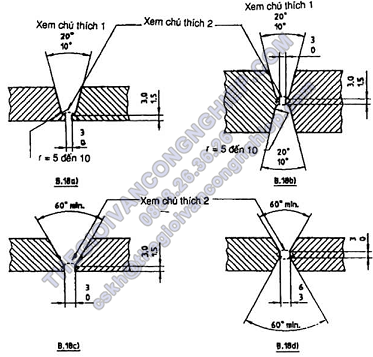

Kích thước tính bằng milimét
CHÚ THÍCH -
1) Khoảng trống và góc nhỏ nhất ứng với bán kính lớn nhất r = 10 mm. Ngược lại, khoảng trống lớn nhất và góc lớn nhất ứng với bán kính nhỏ nhất r = 5mm.
2) Đục khoét hết trước khi hàn mặt sau.
Hình B.18 - Chuẩn bị tấm cho mối hàn giáp mép dọc và theo chu vi

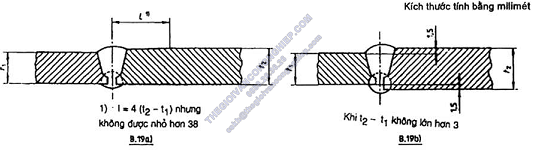

CHÚ THÍCH - Chuẩn bị kiểu chữ V có thể được dùng như một khả năng để lựa chọn.
Hình B.19 - Hàn ngang trong các đáy.

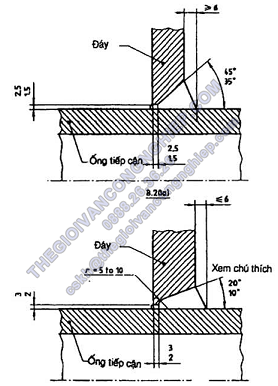

Kích thước tính bằng milimét
CHÚ THÍCH - Góc nhỏ nhất ứng với bán kính lớn nhất r = 10mm. Ngược lại, góc lớn nhất ứng với bán kính nhỏ nhất r = 5mm.
B.20b)
Hình B.20 - Gắn các ống vào tấm đáy
