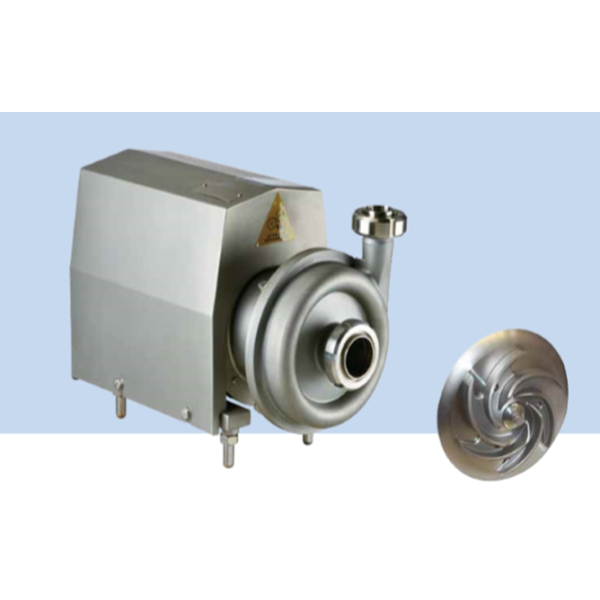

Bơm ly tâm INM-K-SCP Centrifugal Pumps (INM-INM-K-SCP Series)
Ứng dụng Máy bơm ly tâm được chế tạo bằng chất liệu inox, có chụp bảo vệ động cơ là thép không gỉ - inox. Có thiết kế đảm bảo vệ sinh, giá thành chế tạo thấp, rất thích hợp với các ngành chế biến sữa, nước giải khát, bia, rượu, chế biến thực phẩm, sản xuất dược phẩm, công nghiệp tinh chế hóa chất… Applications The centrifugal pump is manufactured in stainless steel and with a hrouded motor. Its sanitary and cost-efficient design makes it perfect for the dairies, beverages, food-processing, pharmaceutical and fine chemicals industries. | Thông số kỹ thuật Lưu lượng tối đa: 130m3/h Cột áp tối đa: 70H(m) Nhiệt độ tối đa: 120oC/248oF (cao hơn chọn phớt đôi) Tốc độ quay tối đa: 3600 min – 1 Chứng chỉ: 3A-02-10/NO.1597, FDA.177.2600 Technical Specifications Max. flow: 130m3/h Max. head: 70H(m) Max. temperature: 120oC/248oF Max, rev: 3600 min – 1 Certificate: 3A-02-10/NO.1597, FDA.177.2600 | Nguyên lý làm việc Cánh bơm được bố trí trong vỏ máy bơm, nó chuyển động liên hợp cùng trục bơm, lưỡi cánh bơm truyền năng lượng cho chất lỏng qua hình thức động năng và áp lực. Loại bơm ly tâm này không có tác dụng khi chạy ngược chiều, cho thể quan sát được chiều quay của bơm từ phía sau động cơ, chiều quay chính xác của bơm ly tâm là thuận chiều kim đồng hồ. Operating Principles Housed inside the casing, the impeller rotates in conjunction with the pump shaft. With this arrangement, the impeller blades convey energy to the fluid in the form of kinetic energy and pressure energy. This pump is not reversible by simple reversal of the direction of rotation. The direction of rotation is clockwise when the pump is viewed from the rear side of the motor. | Thiết kế và đặc điểm Vỏ động cơ được làm từ inox tấm kéo nguội, cánh bơm kín và cách bơm loại hở được làm bằng thép không gỉ đúc nóng chảy. Có thể điều chỉnh chân đế bằng thép không gỉ; Chứng nhận tiêu chuẩn vệ sinh 3A; Động cơ IEC hoặc NEMA B35, IP55, cách nhiệt lớp F, 50HZ, 60HZ Động cơ sử dụng cấp hiệu quả cao IEC EN IE2 (tương đương với hiệu quả năng lượng thứ cấp của Trung Quốc), điện trở nhiệt PTC. Design and Features Casing manufactured with cold-formed plate. Open impeller and close impeller manufactured with stainless steel investment casting. Adjustable stainless steel legs. Pump designed according to 3A sanitary standards. IEC NEMA B34 motors, IP55, F-class insulation, 50HZ, 60HZ |
Tùy chọn Phớt cơ khí: C/SiC,TC/TC Gioăng đệm: FPM (VITON), NBR Kết nối vào ra: clamp, ren, mặt bích, DIN, SMS, RJT, IDF Động cơ: 2900, 1450, 3600 rev./min , 50HZ, 60HZ Phớt cơ khí đơn - mặt 1 đầu đơn (tiêu chuẩn) Phớt cơ khí đôi - mặt 2 đầu đôi làm mát (tùy chọn) Options Mechanical seal in: C/St.S and SiC/Sic Gasket in: FPM (Viton) and PTFE Connections: Clamp, thread, flange, DIN, SMS, RJT, IDF Motor 2900, 1450, 3600 rev./min , 50HZ, 60HZ Single mechanical seal (standard) Flushed couble mechanical seal (options) |
Motor the IEC EN IE2 (Equivalent to China two energy efficiency), PTC themistor | Chất liệu Bộ phận tiếp xúc với chất lỏng: AISI 316L/AISI304 Gioăng đệm (tiêu chuẩn): C/SiC/EPDM Xử lý bề mặt bên ngoài: phun cát hoặc đánh bóng Materials Parts in contact with pumped media: AISI 316L/AISI304 Gaskets (Standard): C/Sic/EPDM Inside surface finishing: Sandblast or Mirror Polish | Wide input range motor| Power (KW) | Voltage | Power (KW) | Voltage | | 0.55 | 210V-230V/50HZ 360V-400V/50HZ 420V-460V/60HZ | 4 | 360V-400V/50HZ 630V-690V/50HZ 420V-460V/60HZ | | 0.75 | 5.5 | | 1.1 | 7.5 | | 1.5 | 11 | | 2.2 | 15 | | 3 | 18.5 | | | | 30 |
Liên hệ INOX MEN để biết thêm các loại động cơ với điện áp và tần suất khác. Please contact INOX MEN for any other voltage or frequency of motor |
Dòng máy ly tâm cánh hở Centrifugal Pump Open Impeller Series Modes | Kích thước đầu bơm Pump Dimension | Kích thước lắp đặt ngoại hình Assembly Dimension | Tiêu chuẩn 3A | Công suất Power (kw) | Đầu vào Inlet | Đầu raOutlet | ΦP | LP | Phớt cơ khí Mechanical seal size | A | B | C | D | M | F | G | H | L | W | C | H | INM-K-SCP-5 | 0.75 | 1.5”/32 | 1.5”/32 | 189 | 50 | Φ32 | 63 | 56.5 | 200 | 136 | 169 | 203 | 125 | 370 | 452 | 210 | 232 | 402 | INM-K-SCP-10 | 0.75 | 1.5”/32 | 1.5”/32 | 189 | 50 | Φ32 | 200 | 173 | 203 | 125 | 370 | 452 | 210 | 232 | 402 | 1.1 | 1.5”/32 | 1.5”/32 | 189 | 50 | Φ32 | 200 | 175 | 203 | 125 | 370 | 452 | 210 | 232 | 402 | 1.5 | 1.5”/40 | 1.5”/40 | 189 | 50 | Φ32 | 190 | 161 | 240 | 140 | 360 | 492 | 210 | 222 | 392 | 2.2 | 1.5”/40 | 1.5”/40 | 189 | 50 | Φ32 | 190 | 162 | 240 | 140 | 360 | 492 | 210 | 222 | 392 | INM-K-SCP-15 | 1.5 | 2”/50 | 1.5”/40 | 250 | 61 | Φ32 | 95.6 | 44 | 190 | 155 | 187 | 240 | 140 | 360 | 525 | 210 | 222 | 392 | 2.2 | 2”/50 | 1.5”/40 | 250 | 61 | Φ32 | 190 | 187 | 240 | 140 | 360 | 525 | 210 | 222 | 392 | 3 | 2”/50 | 1.5”/40 | 250 | 61 | Φ32 | 230 | 171 | 300 | 160 | 430 | 593 | 210 | 262 | 462 | INM-K-SCP-20 | 3 | 2”/50 | 2”/50 | 250 | 74.5 | Φ32 | 90.2 | 45 | 230 | 155 | 171 | 300 | 160 | 430 | 582 | 260 | 262 | 42 | 4 | 2”/50 | 2”/50 | 250 | 74.5 | Φ32 | 222 | 179 | 300 | 190 | 430 | 598 | 260 | 254 | 462 | 5.5 | 2.5”/65 | 2”/50 | 250 | 74.5 | Φ32 | 242 | 197 | 330 | 216 | 460 | 653 | 260 | 274 | 462 | INM-K-SCP-25 INM-K-SCP-30 | 3 | 2”/50 | 1.5”/40 | 268 | 57 | Φ32 | 108 | 60 | 230 | 158 | 173 | 300 | 216 | 430 | 500 | 310 | 262 | 462 | 4 | 2”/50 | 1.5”/40 | 268 | 57 | Φ32 | 222 | 181 | 300 | 216 | 430 | 590 | 260 | 254 | 462 | 5.5 | 2”/50 | 2”/50 | 268 | 57 | Φ32 | 242 | 196 | 330 | 254 | 460 | 651 | 260 | 274 | 492 | 7.5 | 2.5”/65 | 2”/50 | 268 | 57 | Φ32 | 242 | 199 | 330 | 254 | 460 | 651 | 310 | 274 | 492 | INM-K-SCP-35 | 7.5 | 2.5”/65 | 1.5”/40 | 350 | 86.5 | φ 36 | 131 | 76 | 242 | 229 | 216 | 330 | 254 | 460 | 721 | 310 | 274 | 492 | 11 | 2.5”/65 | 1.5”/40 | 350 | 86.5 | φ 36 | 290 | 234 | 450 | 254 | 575 | 871 | 310 | 322 | 607 | 15 | 2.5”/65 | 2”/50 | 350 | 86.5 | φ 36 | 290 | 240 | 450 | 254 | 575 | 871 | 375 | 322 | 607 | INM-K-SCP-40 | 11 | 2.5”/65 | 2.5”/65 | 303 | 90 | φ 36 | 105 | 83.5 | 290 | 214 | 235 | 450 | 254 | 575 | 866 | 375 | 322 | 607 | 15 | 3”/80 | 2.5”/65 | 303 | 90 | φ 36 | 290 | 236 | 450 | 254 | 575 | 866 | 375 | 322 | 607 | 18.5 | 3”/80 | 2.5”/65 | 303 | 90 | φ 36 | 290 | 234 | 450 | 254 | 575 | 921 | 375 | 322 | 607 | 22 | 3”/80 | 2.5”/65 | 303 | 90 | φ 36 | 310 | 234 | 515 | 279 | 625 | 946 | 400 | 342 | 657 |
Lưu ý: Chi tiết tùy chọn model trong bản chọn model, kích thước trong bảng trên là kích thước tham khảo, thực tế lấy kích thước sản phẩm vật lý làm chuẩn. Attention: Please refer to selection table for details of nest page, The size in the following from is the ference value, the actual size is according to practicality. Hướng dẫn mô hình của máy bơm ly tâm Model Instruction of Centrifugal Pump
Máy bơm ly tâm Centrifugal pump Cấu hình động cơ và bơm ly tâm dòng INM-K-SCP SCP series pump and motor configuration | | Model | Lưu lượng Flow | Cột áp Lift | Công suất Power | Đầu vào/ra Inlet/Outlet | Động cơ Motor Option | 1 2 | INM-K-SCP-1.5-1.4 INM-K-SCP-3-16 | 1.5T 3T | 14M 16M | 0.55KW 0.75KW | 38/32 38/38 | ABB Motor Sienmens motor | 3 4 | INM-K-SCP-5-16 INM-K-SCP-3-24 | 5T 3T | 16M 24M | 1.1KW 1.5KW | 38/38 51/38 | 5 6 | INM-K-SCP-3-30 INM-K-SCP-5-24 | 3T 5T | 30M 24M | 2.2KW 1.5KW | 51/38 51/38 | 7 8 | INM-K-SCP-5-30 INM-K-SCP-10-24 | 10T 15T | 32M 24M | 2.2KW 2.2KW | 51/38 51/38 | 9 10 | INM-K-SCP-10-36 INM-K-SCP-15-24 | 20T 20T | 36M 24M | 3KW 3KW | 51/38 51/38 | 11 12 | INM-K-SCP-20-24 INM-K-SCP-20-36 | 25T 30T | 24M 36M | 4KW 5.5KW | 51/51 51/51 | 13 14 | INM-K-SCP-25-35 INM-K-SCP-30-24 | 30T 40T | 35M 24M | 5.5KW 5.5KW | 51/51 63/51 | 15 16 | INM-K-SCP-30-36 INM-K-SCP-40-24 | 10T 30T | 36M 24M | 7.5KW 7.5KW | 63/51 63/51 | 17 18 | INM-K-SCP-20-60 INM-K-SCP-30-50 | 20T 30T | 60M 50M | 11KW 11KW | 63/51 63/63 | 19 20 | INM-K-SCP-40-35 INM-K-SCP-40-50 | 40T 40T | 35M 50M | 11KW 15KW | 63/63 76/63 | 21 22 | INM-K-SCP-60-30 INM-K-SCP-30-60 | 60T 30T | 30M 60M | 15KW 15KW | 76/63 76/51 | 23 24 | INM-K-SCP-50-50 INM-K-SCP-80-50 | 50T 80T | 50M 50M | 18.5KW 22KW | 76/63 89/76 |
|
