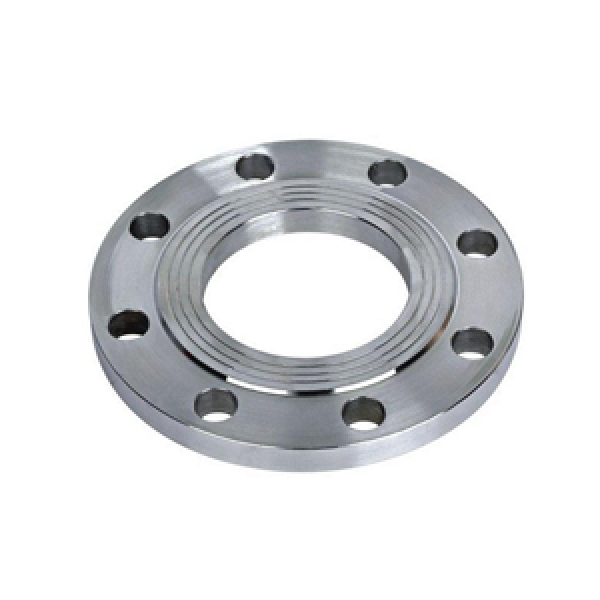

Mặt bích công nghiệp, inox 304, chuẩn BS4504, áp PN10, PLRF

Mặt bích inox SO BS4504 HT - OMO FLANGE - Slip On Flanges-BS 4504
Slip On Flanges-BS 4504
DN	PN	A mm	B mm	C mm	D mm	E mm	F mm	DN	PN	A mm	B mm	C mm	D mm	E mm	F mm
10	6	75	18.0	12	20	25	3	200	6	320	221.5	20	44	240	8
	10&6	90		14	20	30			10&16	340		24	44	246
	25&40	90		16	22	30			25	360		30	52	258
15	6	80	22	12	20	30	3		40	375		34	52	260
	10&16	95		14	20	35		250	6	375	276.5	22	44	295	10
	25&40	95		16	22	35			10	395		26	46	298
20	6	90	27.5	14	24	40	4		16	405		26	46	298
	10&16	105		16	24	45			25	425		32	60	310
	25&40	105		18	26	45			40	450		38	60	312
25	6	100	34.5	14	24	50	4	300	6	440	327.5	22	44	355	10
	10&16	115		16	24	52			10	445		26	46	350
	25&40	115		18	28	52			16	60		28	46	350
32	6	120	43.5	14	26	60	5		25	485		34	67	364
	10&16	140		16	26	60			40	515		42	67	380
	25&40	140		18	30	60		350	10	505	359.5	26	53	400	10
40	6	130	49.5	14	26	70	5		16	520	359.0	30	57	400
	10&16	150		16	26	70			25	555	359.5	38	72	418
	25&40	150		18	32	70			40	580	359.5	46	72	424
50	6	140	61.5	14	28	80	5	400	10	565	411.0	26	57	456	10
	10&16	165		18	28	84			16	580		32	63	456
	25&40	165		20	34	84			25	620		40	78	472
65	6	160	77.5	14	32	100	6		40	660		50	78	478
	10&16	185		18	32	104		450	10	615	462.0	28	63	502	12
	25&40	185		22	38	104			18	640		34	88	502
80	6	190	90.5	16	34	110	6		25	670		42	84	520
	10&16	200		20	34	118			40	685		50	84	522
	25&40	200		24	40	118		500	10	670	513.5	28	87	559	12
100	6	210	116.0	16	40	130	6		16	715		34	73	559
	10&16	220		20	40	140			25	730		44	90	580
	25&40	235		24	44	145			40	755		52	90	576
125	6	240	141.5	18	44	160	6	600	10	780	616.5	28	75	658	12
	10&16	250		22	44	168			18	840		36	83	658
	25&40	270		26	48	170			25	845		48	100	684
150	6	265	170.5	18	44	185	8		40	890		60	100	686
	10&16	285		22	44	195		-	-	-	-	-	-	-	-
	25&40	300		28	75	190		-	-	-	-	-	-	-	-

LƯU Ý:

Sản phẩm được Mặt bích công nghiệp, inox 304, chuẩn BS4504, áp PN10, PLRF phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
