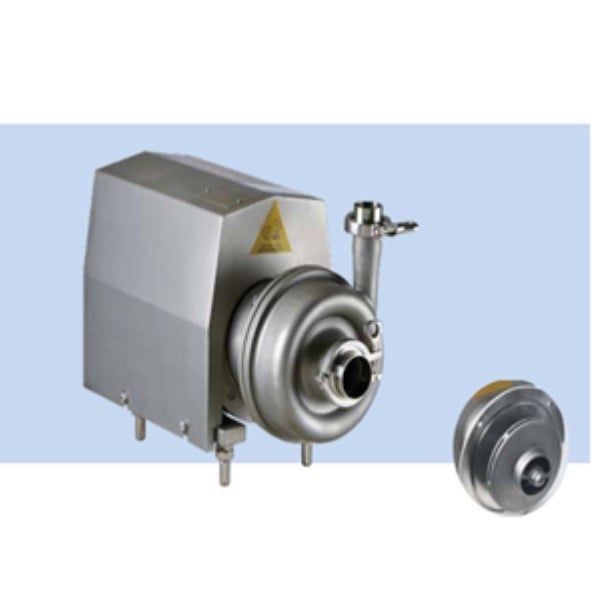

Máy bơm ly tâm inox cánh kín dòng INM-B-SCP Centrifugal Pumps (INM-B-SCP Series)
Máy bơm li tâm inox cánh kín
Dòng bơm ly tâm cánh kín INM-B-SCP có thiết kế phù hợp với các ngành chế biến thực phẩm, sản xuất rượu, nước giải khát, đồ uống,…
Dòng bơm ly tâm này quay thuận chiều kim đồng hồ, dù có quay ngược đơn giản thế nào cũng không quay được, có thể nhận biết chiều quay của bơm từ phía sau động cơ.
Máy bơm đạt chứng chỉ 3A-02-10 và gioăng đạt chứng chỉ FDA.177.2600.
Centrifugal Pump
INM-B-SCP Series centrifugal pump is designed with close impeller, widely used in dairies, beverage, food-processing industry.
The correct direction of rotation of this pump is clockwise, it is not.
The direction of rotation can be viewed from motor | Động cơ sử dụng cấp hiệu quả IEC EN IE2 (tương đương với hiệu quả năng lượng thứ cấp của Trung Quốc), điện trở nhiệt PTC
Motor the IEC EN IE2（Equivalent to China two energy efficiency), PTC thermistor
Điện áp băng thông rộng Wide input range motor Công suất Power (KW) | Điện áp Voltage | Công suất Power (KW) | Điện áp Voltage | | 0.55 | 210V-230V/50HZ 360V-400V/50HZ 420V-460V/60HZ | 4 | 360V-400V/50HZ 630V-690V/50HZ 420V-460V/60HZ | | 0.75 | 5.5 | | 1.1 | 7.5 | | 1.5 | 11 | | 2.2 | 15 | | 3 | 18.5 | | | | 30 |
Vui lòng liên hệ với INOX MEN về các động cơ với điện áp và tần số khác.
Please contact INOX MEN for any other voltage or frequency of motor. |
Thông số kỹ thuật
Technical Specifications | Lưu lượng lớn nhất: 130m3/h
Cột áp lớn nhất: 100H (M)
Vòng quay lớn nhất: 3600Min-1
Nhiệt độ lớn nhất: 120oC/248F (CIP/SIP)
Chất liệu tiếp xúc với chất lỏng: SS304/316
Chất liệu bộ phận khác: SS304
Phớt cơ khí: SIC/SIC/EPDM (tiêu chuẩn)
Xử lý bề mặt: Đánh bóng/bóng mờ
Đầu vào đầu ra: kết nối clamp (tiêu chuẩn) | Max. Flow: 130m3/h
Max. Head: 100H (M)
Max. rev: 3600Min-1
Max. Working temperature: 120oC/248F (CIP/SIP)
Material in contacting with products: SS304/316
Other parts: SS304
Mechanical seal: SIC/SIC/EPDM (standard)
Surface finish: Mirror or satin polish
Inlet and Outlet: Connection Clamp (Standard) |
Thuyết minh model bơm ly tâm cánh kín Sanitary type Pump Model explaination
Lưu ý: Chi tiết lựa chọn xem bảng lựa chọn chi tiết; kích thước trong bảng dưới đây là giá trị tham khảo, kích thước thực tế dựa trên sản phẩm thực.
Attention: Please refer to selection table for details of nest page, The size in the following
form is the reference value, the actual size is according to practicality. | Modes | Kích thước đầu bơm Pump Dimension | Kích thước lắp đặt bên ngoài Assembly Dimension | Tiêu chuẩn 3A | Công suất Power (KW) | Đầu vào Inlet | Đầu ra Outlet | ΦP | L.P | Phớt cơ khí Mechanical seal size | A | B | C | D | M | F | G | H | L | W | C | H | | INM-B-SCP-2 | 0.75 | 1.5”/32 | 1.5”/32 | 174 | 68 | 22 | 56 | 51 | 200 | 136 | 162 | 203 | 125 | 370 | 449 | 210 | 212 | 402 | | 1.1 | 1.5”/32 | 1.5”/32 | 174 | 68 | 22 | 56 | 51 | 200 | 136 | 162 | 203 | 125 | 370 | 449 | 210 | 212 | 402 | | INM-B-SCP-4 | 1.5 | 1.5”/32 | 1.5”/40 | 215 | 75 | 22 | 76 | 59 | 190 | 151 | 174 | 140 | 140 | 360 | 514 | 210 | 222 | 392 | | 2.2 | 2”/50 | 1.5”/40 | 215 | 72 | 22 | 76 | 59 | 190 | 142 | 174 | 300 | 140 | 360 | 514 | 210 | 222 | 392 | | INM-B-SCP-6 | 2.2 | 2”/50 | 1.5”/40 | 234 | 83 | 22 | 86 | 70 | 190 | 173 | 188 | 300 | 160 | 420 | 528 | 260 | 242 | 452 | | 3 | 2”/50 | 1.5”/40 | 234 | 83 | 22 | 86 | 70 | 230 | 173 | 180 | 300 | 160 | 420 | 579 | 260 | 242 | 452 | | INM-B-SCP-8 | 3 | 2”/50 | 2”/50 | 243 | 85 | 22 | 86 | 70 | 230 | 173 | 180 | 300 | 190 | 430 | 579 | 260 | 244 | 462 | | INM-B-SCP-10 | 4 | 2”/50 | 2”/50 | 243 | 85 | 22 | 86 | 70 | 222 | 173 | 187 | 300 | 190 | 430 | 606 | 260 | 244 | 462 | | INM-B-SCP-12 | 5.5 | 2”/50 | 2”/50 | 243 | 85 | 22 | 86 | 70 | 242 | 167 | 216 | 330 | 216 | 460 | 680 | 310 | 274 | 492 | | 7.5 | 2.2”/65 | 2”/50 | 243 | 85 | 22 | 86 | 70 | 242 | 167 | 216 | 330 | 216 | 460 | 680 | 310 | 274 | 492 |
Options: Low discharge in the pump head: Diaphragm valve/ball vavle/butterfly Mechanical seal: C/SIC/EPDM Connection way of Inlet&Outlet: Thread,Weld,Flange |
