Măng xông công nghiệp, inox 304
STAINLESS STEEL PIPE FITTINGS
PHỤ KIỆN REN ĐƯỜNG ỐNG INOX CÔNG NGHIỆP (17)

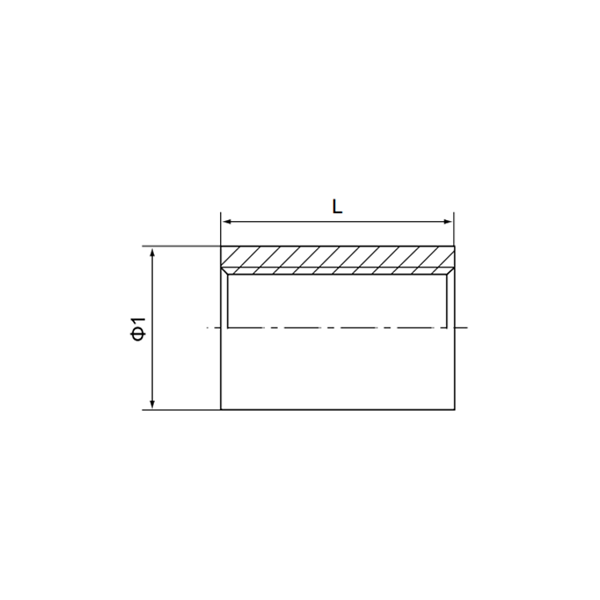

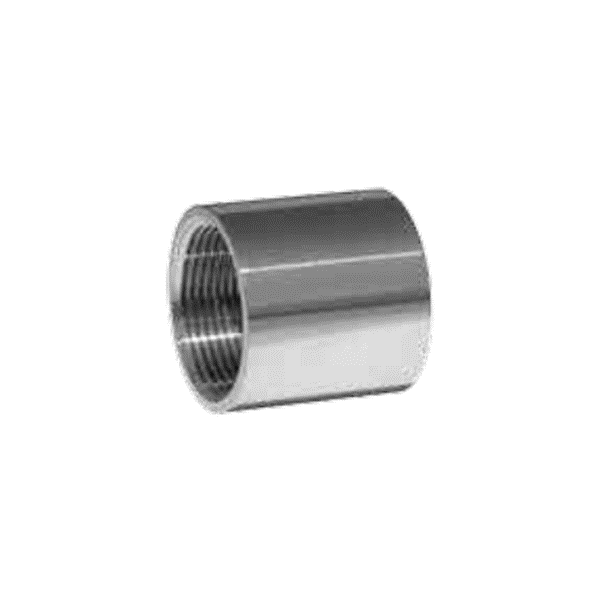

Couplings(SPE & SPU FOR NPT THREAD)Măng sông trơn nối ren trong inox công nghiệp
HT-1028 | FEATURES □ The thread ends conform to ASME B1.20.1(NPT) DIN 2999 & BS21 ISO 228/1 & ISO 7/1 □ Dimension conform to ISO 4144, SP114 EN-10241, JIS □ 150 LBS □ Material conform to ASTM A351-CF8M/1.4408 ASTM A351-CF8/1.4401 ASTM A216-WCB AISI 304. 304L, 316, 316L, 301, 430 ECT □ MADE FROM CASTING, WELD PIPE OR SEAMLESS |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
ISO4144 | Φ1 | 13 | 16.5 | 20 | 24.5 | 30 | 37.5 | 46.5 | 53 | 65.5 | 82 | 95.5 | 121.5 |
L | 17 | 24 | 25 | 32 | 35 | 41 | 45 | 45 | 54 | 63 | 69 | 81 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
JIS | Φ1 | 16 | 19 | 22 | 26 | 32 | 39 | 48 | 55 | 67 | 83.5 | 97 | 123 |
L | 17 | 19 | 23 | 27 | 32 | 38 | 46 | 48 | 57 | 69 | 78 | 96 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
SP-114 | Φ1 | 14 | 18.5 | 21.5 | 26 | 32 | 39 | 48 | 54 | 66.5 | 82 | 95 | 122 |
L | 20 | 25 | 25 | 33 | 35 | 42 | 47 | 47 | 56 | 65 | 70 | 80 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
EN-10241 | Φ1 | 15 | 18.5 | 21.3 | 26.4 | 31.8 | 39.5 | 49.3 | 55.5 | 69 | 87 | 103 | 126 |
L | 15 | 25 | 26 | 34 | 36 | 43 | 48 | 48 | 56 | 65 | 71 | 83 |
Half Couplings(1/2 SPE)Măng sông trơn loại ngắn một nửa nối ren trong inox công nghiệp
HT-1029 | FEATURES □ The thread ends conform to ASME B1.20.1(NPT) DIN 2999 & BS21 ISO 228/1 & ISO 7/1 □ Dimension conform to ISO 4144, SP114 EN-10241, JIS □ 150 LBS □ Material conform to ASTM A351-CF8M/1.4408 ASTM A351-CF8/1.4401 ASTM A216-WCB AISI 304. 304L, 316, 316L, 301, 430 ECT □ MADE FROM CASTING, WELD PIPE OR SEAMLESS PIPE |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
ISO4144 | Φ1 | 13 | 16.5 | 20 | 24.5 | 30 | 37.5 | 46.5 | 53 | 65.5 | 82 | 95.5 | 121.5 |
L | 7.5 | 11 | 11.5 | 15 | 16.5 | 19.5 | 21.5 | 21.5 | 26 | 30.5 | 33.5 | 39.5 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
JIS | Φ1 | 16 | 19 | 22 | 26 | 32 | 39 | 48 | 55 | 67 | 83.5 | 97 | 123 |
L | 8.5 | 11.5 | 12.5 | 15.5 | 17.5 | 20.5 | 22.5 | 22.5 | 27.5 | 31.5 | 34.5 | 42 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
SP-114 | Φ1 | 14 | 18.5 | 21.5 | 26 | 32 | 39 | 48 | 54 | 66.5 | 82 | 95 | 122 |
L | 11.5 | 13.5 | 16.5 | 18.5 | 20.5 | 23.5 | 26.5 | 29.5 | 31 | 34 | 38 | 43 | |
Standard | SIZE | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1.1/4 | 1.1/2 | 2 | 2.1/2 | 3 | 4 |
EN-10241 | Φ1 | 15 | 18.5 | 21.3 | 26.4 | 31.8 | 39.5 | 49.3 | 55.5 | 69 | 87 | 103 | 126 |
L | 6.5 | 15 | 16.5 | 18 | 20.5 | 23.5 | 26.5 | 26.5 | 29.5 | 31 | 34.5 | 38 |
LƯU Ý:
Sản phẩm Măng xông công nghiệp, inox 304 được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
