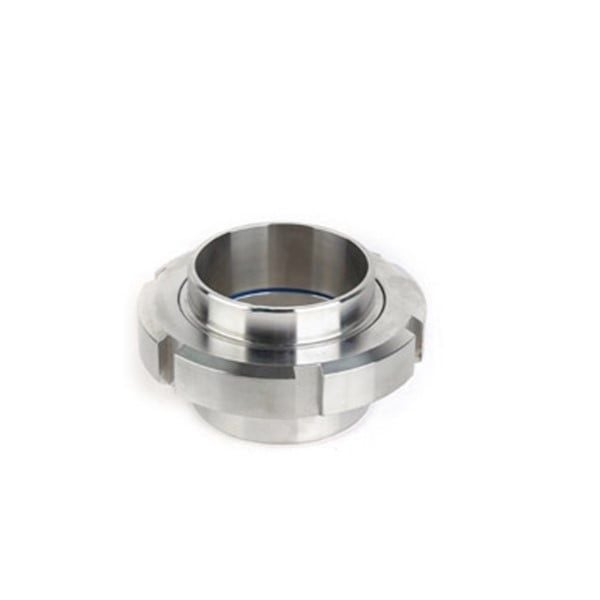

Rắcco, tiêu chuẩn DIN11850, inox 304
Sanitary Pipe Line Accessories
Phụ kiện đường ống inox vi sinh INOX MEN
| Dimension/Kích thước (mm) | |||||
| Size/Cỡ | A | G | D5 | C | Round Nut DIN 11850 No.29-31 Đai ốc rắc co inox vi sinh DIN 11850 |
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 18 20 21 21 21 22 25 29 31 35 40 | RD34x1/8 RD44x1/6 RD52x1/6 RD58x1/6 RD65x1/6 RD78x1/6 RD95x1/6 RD110x1/4 RD130x1/4 RD160x1/4 RD190x1/4 | 44 54 63 70 78 92 112 127 148 178 208 | 25 31 36 42 49 62 80 94 115 138 164 |  |

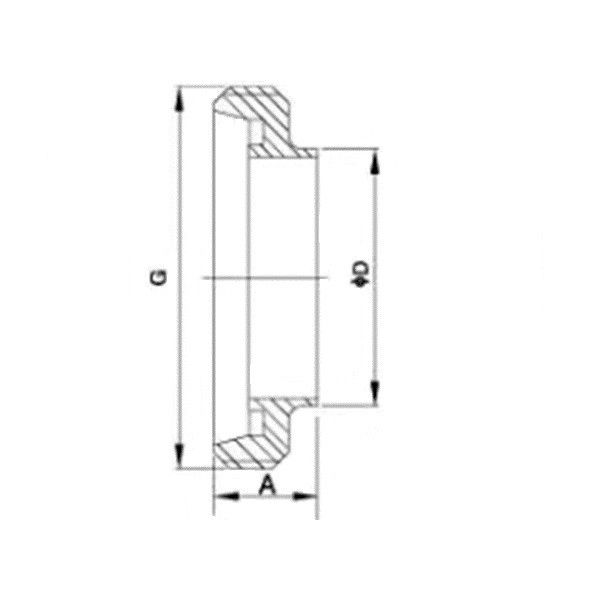

| Size/Cỡ | A | D | G | Male DIN 11850 No.29-32 Đầu đực rắc co inox vi sinh DIN 11850 | |
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 17 19 20 20 20 21 23 27 28 31 35 | 18 22 28 34 40 52 70 85 104 129 154 | RD34x1/8 RD44x1/6 RD52x1/6 RD58x1/6 RD65x1/6 RD78x1/6 RD95x1/6 RD110x1/4 RD130x1/4 RD160x1/4 RD190x1/4 |  | |

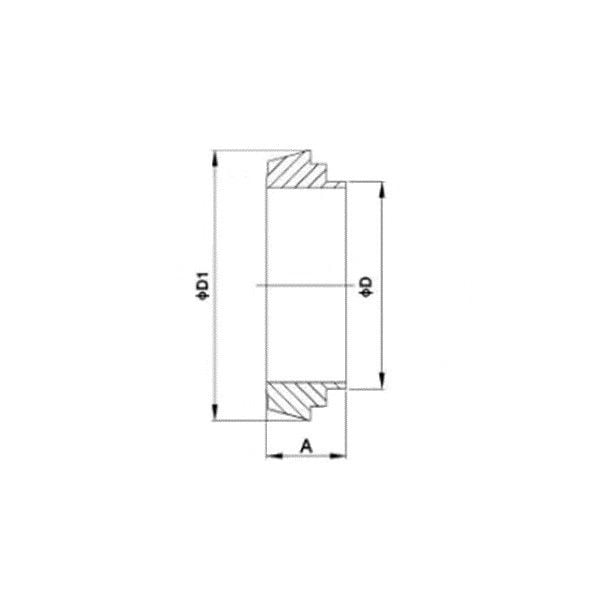

| Size/Cỡ | A | D | D1 | Liner DIN 11850 No.29-33 Đầu cái rắc co inox vi sinh DIN 11850 (1) | |
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 13 15 17 17 19 20 20 23 26 33 34 | 18 22 28 34 40 52 70 85 104 129 154 | 28 36 44 50 56 68 86 100 121 150 176 |  | |
| Size/Cỡ | A | D | D1 | Liner DIN 11850 No.29-34 Đầu cái rắc co inox vi sinh DIN 11850 (2) | |
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 | 13 13 14 14 16 17 18 20 22 29 30 | 18 22 28 34 40 52 70 85 104 129 154 | 28.5 36.5 44 50 56 68.5 86 100 121 150 176 |  | |
LƯU Ý:
Sản phẩm được R&D nhà máy phát triển liên tục, thông tin hình ảnh, bản vẽ và thông số kỹ thuật trong cataloge nêu trên có thể thay đổi bất cứ lúc nào mà không kịp thời thông báo đến quý khách hàng!
